NS12555T330MNV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 10.8MHz 2.64A 3.16A 33μH 49.8mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*5.85mm
供应商型号: 3912054
供应商: 海外现货
标准整包数: 1

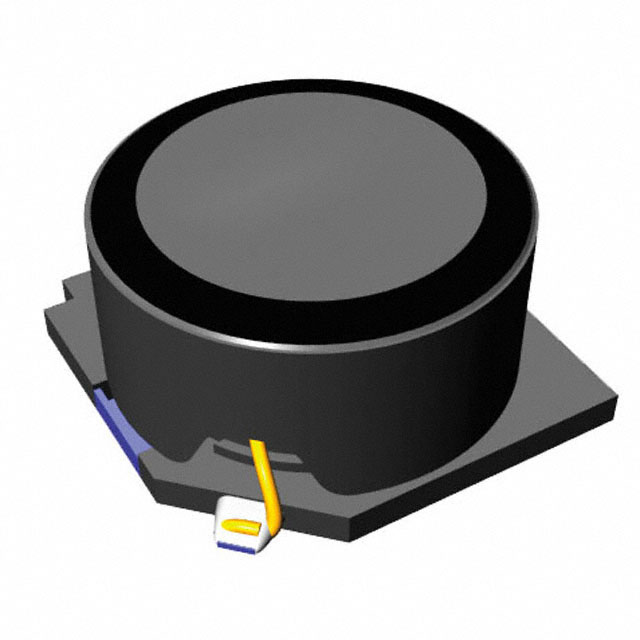

TAIYO YUDEN 贴片电感 NS12555T330MNV

NS12555T330MNV概述


    产品简介


    本手册介绍了型号为NS12555T330MNV的电感器(inductor),这是一种用于工业及汽车应用中的表面贴装功率电感器(SMD Power Inductor)。电感器是一种能够存储磁场能量的电子元件,在众多应用领域中起着关键作用。这种特定的电感器主要用于电源管理、滤波器电路、电磁干扰(EMI)抑制等方面。适用于各类电子设备,如音频视频设备、办公自动化设备、家用电器、信息通信设备等。

    技术参数


    - 电感值:33 μH ± 20%
    - 额定电流:2.64 A
    - 饱和电流:2.64 A (在 L 降低30%时)
    - 温升电流:3.16 A (ΔT = 40℃)
    - 直流电阻:最大 49.8 mΩ;典型 41.5 mΩ
    - 测量频率:100 kHz
    - 自谐振频率:最小 10.8 MHz
    - 工作温度范围:-40至+125℃
    - 尺寸:12.5×12.5×5.5 mm

    产品特点和优势


    NS12555T330MNV型电感器具备诸多优点,使其在各类应用中具有强大的竞争力。其中,该电感器通过了AEC-Q200认证,表明其能够满足汽车行业对电子元件的严格要求。此外,其出色的温度特性和高耐温能力使其能在恶劣环境下稳定工作。再者,紧凑的尺寸和高集成度使其成为节省空间的理想选择,尤其适合于现代小型化设计需求。

    应用案例和使用建议


    NS12555T330MNV型电感器因其优良的电气性能,在许多领域都有广泛的应用。例如,在电源管理和滤波应用中,该电感器能够有效地抑制电源噪声并保持输出电压稳定。在电磁干扰抑制方面,其高效的饱和电流特性确保了在大负载波动下的稳定表现。因此,建议在选择电感器时考虑工作环境条件,尤其是在高温或低温环境下使用时要特别注意。

    兼容性和支持


    NS12555T330MNV型电感器是专门为工业及汽车应用设计的产品,符合RoHS和REACH标准,且不含卤素。它可以通过标准的SMT工艺进行安装,同时可与其他类似标准的电感器实现互换,提高产品的通用性和替换灵活性。Taiyo Yuden作为制造商,提供了详尽的技术文档和应用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:温度上升问题如何解决?
    - 解答:应根据手册中的测试结果,合理调整电流输入以避免温度过高。如果温升超过预期,建议增加散热措施或改善热管理系统。
    - 问题:如何判断电感器是否出现故障?
    - 解答:定期检测直流电阻变化和电感值,一旦发现异常应及时更换,以确保系统稳定运行。

    总结和推荐


    总体而言,NS12555T330MNV型电感器凭借其高可靠性、优秀的电气性能及广泛的适用性,非常适合用于多种工业及汽车电子应用中。考虑到其卓越的表现和高度的安全性,我们强烈推荐在相关项目中采用这款电感器。然而,在具体应用前,务必参考最新的产品规格和制造商提供的详细技术资料。

NS12555T330MNV参数

参数
电感值 33μH
饱和电流(LSAT) 2.64A
自谐振频率(SRF) 10.8MHz
容差 ±20%
直流电阻(DCR) 49.8mΩ
额定电流 3.16A
Q值 -
测试频率 100KHz
长*宽*高 12.5mm*12.5mm*5.85mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NS12555T330MNV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NS12555T330MNV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NS12555T330MNV NS12555T330MNV数据手册

NS12555T330MNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
