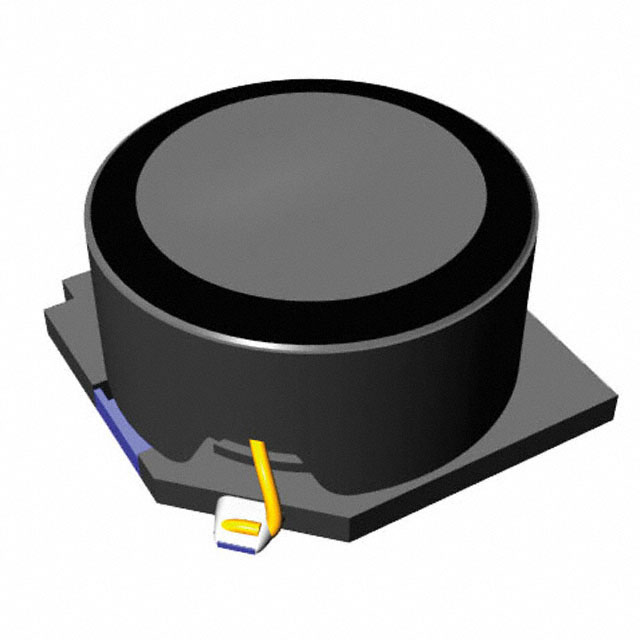

NS12575T220MNV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 9.7MHz 5.5A 4.05A 22μH 31.2mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*7.85mm
供应商型号: 3912007
供应商: 海外现货
标准整包数: 1
TAIYO YUDEN 贴片电感 NS12575T220MNV

NS12575T220MNV概述

    # NS12575T220MNV 电感器技术手册

    产品简介


    NS12575T220MNV 是一款由 TAIYO YUDEN 生产的表面贴装型功率电感器,适用于工业和汽车领域的舒适度及安全应用。其基本参数包括 22 μH(误差范围 ±20%)、最大额定电流 4.05 A、封装尺寸为 12.5 x 12.5 x 7.5 mm。该电感器符合 AEC-Q200 标准,已通过多项合规测试,确保在各种环境下具有可靠的工作性能。

    技术参数


    以下是该电感器的技术规格和性能参数:
    - 标称电感量:22 μH(误差范围 ±20%)
    - 最大额定电流:4.05 A
    - 饱和电流(最大):5.5 A(电感变化 30%)
    - 温升电流(最大):4.05 A(温升 40°C)
    - 直流电阻(最大):31.2 mΩ
    - 直流电阻(典型值):26 mΩ
    - 测量频率:100 kHz
    - 自谐振频率(最小值):9.7 MHz
    - 工作温度范围:-40°C 至 +125°C
    - 卤素无害:是
    - RoHS 合规性:是(包含 10 种物质)
    - REACH 合规性:是(包含 223 种物质)

    产品特点和优势


    NS12575T220MNV 电感器具有以下独特功能和优势:
    - 高可靠性:经过 AEC-Q200 认证,适用于严苛环境下的工业和汽车应用。
    - 宽温度范围:能在 -40°C 至 +125°C 的温度范围内稳定工作。
    - 高饱和电流:饱和电流达到 5.5 A,确保在大电流条件下仍能保持良好的电感稳定性。
    - 低功耗:由于直流电阻较低(典型值 26 mΩ),有助于减少电感器在工作时的发热和功耗。

    应用案例和使用建议


    应用案例
    - 工业设备:如电源转换器、电机驱动电路等。
    - 汽车领域:适用于车载电源系统、车身控制模块等。

    使用建议
    1. 散热设计:在高电流工作条件下,考虑增加散热片或优化 PCB 布局,以提高热管理和散热效果。
    2. 选型确认:根据实际应用场景选择合适的电感器,并参考厂家提供的具体技术规范。
    3. 安装环境:请务必在实际安装和操作环境中验证产品性能,避免因安装不当导致的产品损坏。

    兼容性和支持


    - 兼容性:NS12575T220MNV 电感器与标准 SMD 贴片工艺兼容,适用于各类自动化生产和焊接流程。
    - 支持和维护:请咨询 TAIYO YUDEN 官方以获取更多技术支持和维护信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感器工作时发热过高 | 优化散热设计,确保良好的通风条件,采用更大散热片或改进 PCB 设计。|
    | 自谐振频率不稳定 | 检查安装过程是否有误,确保焊点良好接触,或者尝试更换其他类型的电感器。|

    总结和推荐


    NS12575T220MNV 电感器凭借其高可靠性、宽温度范围和低功耗等特点,在工业和汽车领域具备显著的应用优势。虽然该产品适用于一般电子设备,但在用于高安全性要求的场合前,请务必进行详细的安全评估并安装必要的保护电路。总体而言,我们推荐此产品用于需要高可靠性和稳定性的应用场景。

NS12575T220MNV参数

参数
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 5.5A
自谐振频率(SRF) 9.7MHz
容差 ±20%
直流电阻(DCR) 31.2mΩ
额定电流 4.05A
Q值 -
长*宽*高 12.5mm*12.5mm*7.85mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NS12575T220MNV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NS12575T220MNV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NS12575T220MNV NS12575T220MNV数据手册

NS12575T220MNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.7276
10+ ¥ 7.0764
100+ ¥ 6.4867
500+ ¥ 6.4867
1000+ ¥ 6.3688
2000+ ¥ 6.3688
4000+ ¥ 6.3688
库存: 1980
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.72
直接购买
加入购物车
