EST0645T100MDGA

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 2A 2.6A 10μH 38mΩ ±20% 标准安装,贴片安装 6.3mm*6.1mm*4.5mm
供应商型号: 587-6226-2-ND
供应商: Digi-Key
标准整包数: 1000

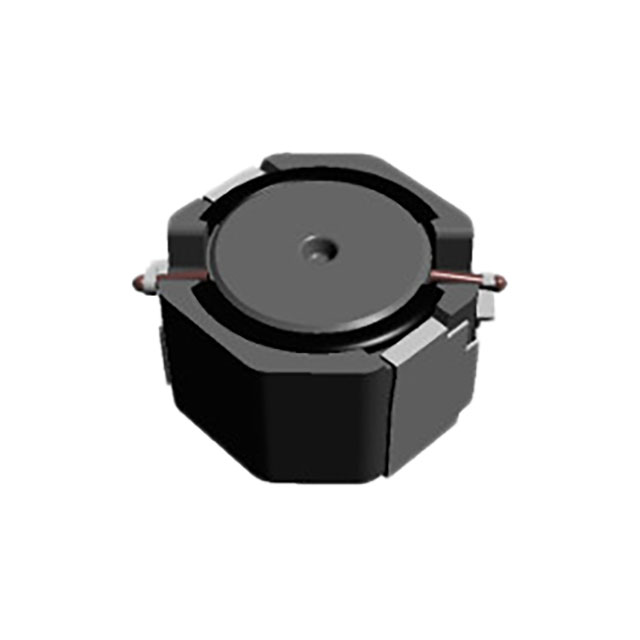

TAIYO YUDEN 贴片电感 EST0645T100MDGA

EST0645T100MDGA概述

    # 产品概述:EST0645T100MDGA电感器

    产品简介


    EST0645T100MDGA是一款高性能的贴片式绕线电感器,适用于广泛的电子设备中。该电感器的主要功能是存储电能并用于滤波、稳定电流及电磁干扰抑制等多种场合。由于其优良的电气特性和可靠性,广泛应用于AV设备、办公自动化设备、家用电器、信息通信设备(如移动电话和PC)等领域。

    技术参数


    - 电感量: 10 μH ± 20%
    - 额定电流:
    - 在 ΔL=30%, ΔT=25°C 条件下为 1.7 A
    - 在 ΔL=30%, ΔT=40°C 条件下为 2.0 A
    - 饱和电流:
    - 最大值: 2.0 A (ΔL=30%)
    - 典型值: 2.3 A (ΔL=30%)
    - 温度上升电流:
    - 在 ΔT=25°C 条件下:
    - 最大值: 1.7 A
    - 典型值: 2.0 A
    - 在 ΔT=40°C 条件下:
    - 最大值: 2.1 A
    - 典型值: 2.5 A
    - 直流电阻:
    - 最大值: 45.6 mΩ
    - 典型值: 38 mΩ
    - 测量频率: 100 kHz
    - 自谐振频率: ≥ 19 MHz
    - 工作温度范围: -55°C 至 +150°C
    - 尺寸: 6.3 x 6.0 x 4.5 mm
    - 环境特性:
    - RoHS合规 (10种物质)
    - REACH合规 (223种物质)
    - 无卤素
    - 封装: 印版带卷 5000 pcs (1000 pcs 5 卷)

    产品特点和优势


    EST0645T100MDGA电感器具备以下特点和优势:
    - 高稳定性: 在不同温度条件下的饱和电流表现出色,保证了电路的稳定性和可靠性。
    - 耐高温: 能够承受 -55°C 至 +150°C 的极端温度,适应于各种严苛环境。
    - 低直流电阻: 直流电阻低,减少了损耗,提高了效率。
    - AEC-Q200认证: 符合汽车电子委员会AEC-Q200标准,确保了高质量和高可靠性。
    - 环保: RoHS、REACH合规,无卤素设计,符合国际环保要求。

    应用案例和使用建议


    应用案例
    EST0645T100MDGA电感器适用于多种设备中,如AV设备、办公自动化设备、家用电器、信息通信设备等。在一些关键应用中,比如电源管理、射频电路、滤波器和噪声抑制等方面,该电感器均表现优秀。
    使用建议
    - 温度管理: 尽管该电感器具有宽泛的工作温度范围,但在极端温度条件下,仍需注意散热措施以保持稳定性能。
    - 合理布局: 在电路板设计时,应避免与发热元件过近,以免影响电感器的工作稳定性。
    - 负载控制: 确保负载电流不超过额定电流,以防止电感器过热损坏。

    兼容性和支持


    - 兼容性: EST0645T100MDGA电感器可与大多数常用的PCB组装工艺兼容,适用于大多数主流制造流程。
    - 支持: 太阳诱电(Taiyo Yuden)公司提供了详尽的产品规范和技术支持服务,用户可以联系销售团队获取更多信息和支持。

    常见问题与解决方案


    问题1:电感器过热
    解决方案: 检查负载电流是否超过了额定值,同时确保良好的散热措施。
    问题2:电路中出现不稳定现象
    解决方案: 确认电路板的设计是否合理,电感器与其他元件的连接是否正确,避免电磁干扰。
    问题3:产品性能不达标
    解决方案: 确认测试条件是否符合产品规格书的要求,必要时联系制造商进行详细检查。

    总结和推荐


    EST0645T100MDGA电感器凭借其卓越的性能和广泛的应用范围,在市场上具有较高的竞争力。它的高可靠性、稳定性及宽泛的工作温度范围使其成为各种电子设备的理想选择。总体来说,我们强烈推荐这款电感器用于需要高性能和高可靠性的应用场景。

EST0645T100MDGA参数

参数
电感值 10μH
饱和电流(LSAT) 2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 38mΩ
额定电流 2.6A
Q值 -
测试频率 100KHz
长*宽*高 6.3mm*6.1mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EST0645T100MDGA厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

EST0645T100MDGA数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN EST0645T100MDGA EST0645T100MDGA数据手册

EST0645T100MDGA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4969 ¥ 4.1585
2000+ $ 0.4686 ¥ 3.9215
3000+ $ 0.4528 ¥ 3.7893
5000+ $ 0.4337 ¥ 3.6293
7000+ $ 0.4215 ¥ 3.5276
10000+ $ 0.412 ¥ 3.4477
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 4158.5
