NR3010T6R8M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 46MHz 610mA 630mA 6.8μH 360mΩ ±20% 1212 贴片安装 3mm*3mm*1mm
供应商型号: SEU-NR3010T6R8M
供应商: 海外现货
标准整包数: 1

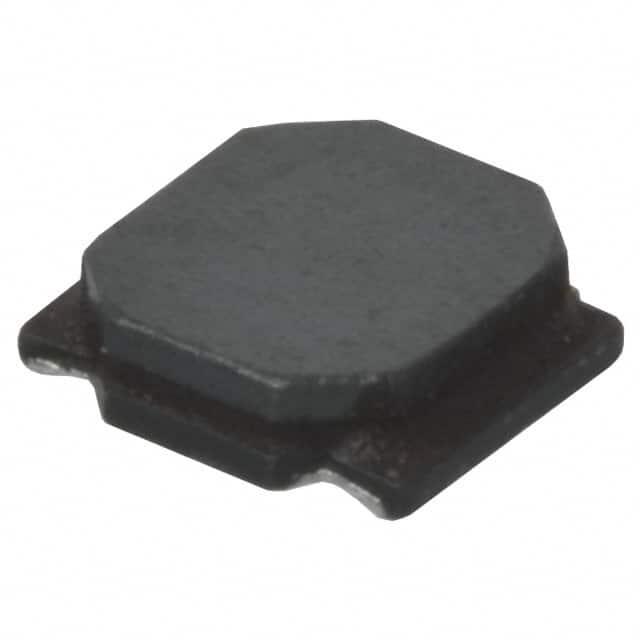

TAIYO YUDEN 贴片电感 NR3010T6R8M

NR3010T6R8M概述

    TAIYO YUDEN SMD Power Inductors: NR Series Technical Overview

    1. 产品简介


    TAIYO YUDEN 的 SMD(表面贴装技术)功率电感器系列(NR系列/NR系列H型/S型/V型)是为广泛的应用领域设计的电子元件。这类电感器以其高效率和可靠性而著称,适用于多种设备如音频/视频设备、办公自动化设备、家用电器、信息通信设备(包括移动电话和PC)及医疗设备(分类为IMDRF的I类或II类)。这些电感器具备良好的热稳定性,并且在极端环境下也能保持稳定的性能,因此适合在严苛的工作环境中使用。

    2. 技术参数


    该系列电感器的技术规格如下:
    - 尺寸范围:从最小的 2.0×2.0×1.0 mm 到最大的 8.0×8.0×4.0 mm。
    - 额定温度范围:-25℃到+120℃(NRS40/50/60/80:-25℃到+125℃)。
    - 包装方式:采用卷带包装,标准包装数量从2500个到1000个不等。
    - 标称电感值范围:从0.47 μH到22 μH。
    - 电感容差:±20% 或 ±30%,取决于具体型号。
    - 直流电阻:依据具体型号,范围大约在0.03 Ω至2.05 Ω之间。
    - 饱和电流(Idc1):定义为导致电感量降至初始值的30%的直流电流值。
    - 温度上升电流(Idc2):定义为使温升达到40℃的直流电流值。
    - 额定电流:满足同时达到饱和电流值和温升电流值的直流电流值。

    3. 产品特点和优势


    - 紧凑设计:适用于空间受限的应用场合,例如便携式电子设备。
    - 高可靠性:符合RoHS标准,保证无有害物质,提升安全性。
    - 热稳定性强:在高温环境下保持稳定的电气特性。
    - 兼容性强:适用于广泛的电子设备,如移动电话、电脑等。

    4. 应用案例和使用建议


    - 应用案例:在移动通信设备中,SMD功率电感器可以用于电源管理和滤波,确保设备的高效运行。
    - 使用建议:在设计时需考虑电感器的额定电流和温度稳定性,以避免过载和温度过高导致的损坏。此外,建议在安装过程中进行严格的验证和测试,以确保产品的最佳性能。

    5. 兼容性和支持


    - 兼容性:与大多数主流的电子元器件兼容,可用于多种电路板设计。
    - 支持:如有需要,TAIYO YUDEN提供详细的用户手册和技术支持,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电感值?
    - A: 根据电路需求和预期的工作条件选择合适的标称电感值。
    - Q: 产品温度上升如何控制?
    - A: 确保安装位置有足够的散热措施,并选择具有较高温度上升电流的型号。
    - Q: 遇到安装问题怎么办?
    - A: 参考产品手册中的安装指南,必要时联系制造商获取技术支持。

    7. 总结和推荐


    TAIYO YUDEN 的 SMD功率电感器NR系列是市场上性能卓越、可靠性和兼容性高的电子元件。适用于多种应用场合,无论是移动通信还是家用电器,都表现出色。推荐在高要求的电子设备中选用此系列电感器,以获得更佳的性能表现。

NR3010T6R8M参数

参数
直流电阻(DCR) 360mΩ
额定电流 630mA
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 610mA
自谐振频率(SRF) 46MHz
容差 ±20%
长*宽*高 3mm*3mm*1mm
通用封装 1212
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NR3010T6R8M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR3010T6R8M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR3010T6R8M NR3010T6R8M数据手册

NR3010T6R8M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2356 ¥ 1.991
2000+ $ 0.1788 ¥ 1.5109
库存: 1565
起订量: 1156 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1991
