NRS8030T 4R7MJGJ

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 40MHz 3.6A 4A 4.7μH 28.6mΩ ±20% 3131 标准安装,贴片安装 8mm*8mm*3mm
供应商型号:
供应商:
标准整包数: 0

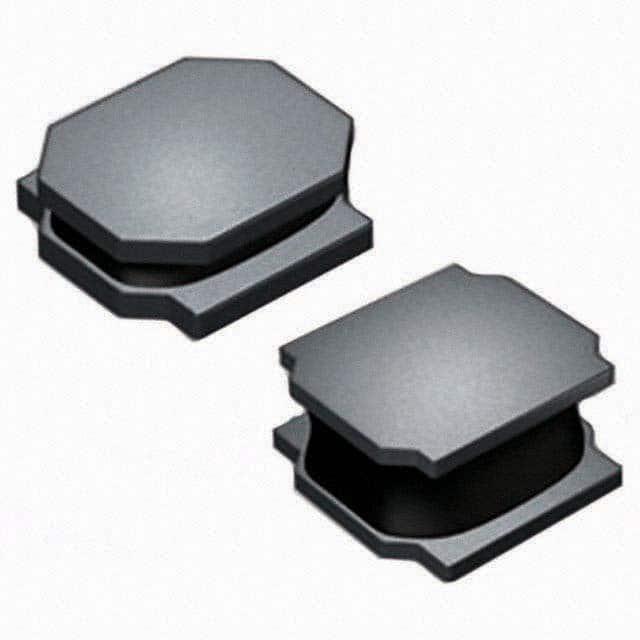

TAIYO YUDEN 贴片电感 NRS8030T 4R7MJGJ

NRS8030T 4R7MJGJ概述

    SMD Power Inductors (NR Series, NR Series H Type, S Type, V Type) – Technical Overview

    1. 产品简介


    SMD Power Inductors是适用于一般电子设备(如音频/视频设备、办公自动化设备、家用电器、办公设备、通信设备、医疗设备等)的一类电子元件。这些电感器采用表面贴装技术,可有效提升电路的集成度和稳定性。本手册详细介绍了NR系列、NR系列H型、S型和V型电感器的产品特性、技术规格及应用范围。

    2. 技术参数


    SMD Power Inductors的型号和规格丰富,涵盖多个尺寸和规格。以下是一些关键参数:
    - 尺寸:各型号电感器的长宽高规格如下:
    - NRV2010: 2.0 × 2.0 × 1.0 mm
    - NRS2012: 2.0 × 2.0 × 1.2 mm
    - NRH2410: 2.4 × 2.4 × 1.0 mm
    - NRH2412: 2.4 × 2.4 × 1.2 mm
    - 等等...
    - 标称电感值:根据不同型号,电感值范围为0.47 μH至470 μH不等,具体如下:
    - NRV2010T R47N GF RoHS: 0.47 μH
    - NRV2012T 2R2M GF RoHS: 2.2 μH
    - NRH2410T 3R3MN RoHS: 3.3 μH
    - NRH2412T 4R7MNGH RoHS: 4.7 μH
    - 等等...
    - 电感容差:电感值容差在±20%至±30%之间。

    - 饱和电流(Idc1):当直流电流导致电感下降至原值的30%时的电流值,例如NRS2012T 1R0N GF RoHS: 0.7 mA。

    - 温升电流(Idc2):当直流电流导致温度升高至40℃时的电流值,例如NRS2012T 1R0N GF RoHS: 0.7 mA。
    - 直流电阻(DC Resistance):电感器在20℃下的直流电阻,例如NRS2012T 1R0N GF RoHS: 0.070 Ω。
    - 自谐振频率(Self-resonant Frequency):最低自谐振频率,例如NRS2012T 1R0N GF RoHS: 20 MHz。

    3. 产品特点和优势


    SMD Power Inductors(NR系列)具备以下特点和优势:
    - 高可靠性:通过严格的测试,确保在各种工作条件下的稳定性和耐用性。
    - 低功耗:设计优化以减少能量损耗,提高能效。
    - 良好的机械强度:经过热应力和振动测试,确保安装后的结构稳定性。
    - 多种规格选择:涵盖广泛的应用范围,满足不同需求。
    - 高集成度:适用于小型化、高性能的电路设计,简化布局并提高电路密度。

    4. 应用案例和使用建议


    这些电感器广泛应用于消费电子、通信设备、工业自动化等领域。例如,在智能穿戴设备、无线充电模块、开关电源和各种电路滤波器中的应用都非常典型。
    使用建议:
    - 在电路设计时,要根据所需的工作电流和频率选择合适的电感器型号,以避免过载。
    - 请务必遵循制造商推荐的焊点尺寸和工艺要求,确保焊接质量,从而避免潜在的应力损坏。
    - 对于高频应用,需要特别关注电感器的自谐振频率,选择适合的型号以保证最佳效果。
    - 在电路板布局时,合理安排其他元件的位置,以减少可能的机械应力。

    5. 兼容性和支持


    这些电感器与其他常见的电子元器件兼容良好,可以方便地集成到现有的电路设计中。同时,制造商提供了详尽的技术支持和售后服务,帮助用户解决各种应用问题。

    6. 常见问题与解决方案


    问题1:电感器在高温环境下使用时,饱和电流会如何变化?
    解决方案:电感器在高温环境下使用时,饱和电流会降低。在选型时,请考虑工作环境温度对电感器性能的影响。
    问题2:如何处理电感器在PCB上的焊接问题?
    解决方案:建议使用制造商推荐的焊接条件进行焊接,避免过度加热和冷却不均匀导致的焊接缺陷。确保焊点充分覆盖,且不要直接将烙铁接触到电感器主体。
    问题3:电感器在存储期间应采取什么措施以保持性能?
    解决方案:存放电感器时应避免高温高湿环境,建议存放在温度低于30℃且湿度低于70%的环境中,以保持电感器的焊接性能。

    7. 总结和推荐


    综上所述,TAIYO YUDEN的SMD Power Inductors(NR系列)凭借其高可靠性、优良的电气性能和广泛的适用性,是各类电子产品不可或缺的关键组件。针对不同的应用需求,该系列产品提供了多样化的选择,无论是消费电子、通信设备还是工业自动化应用都能找到合适的型号。强烈推荐该产品用于需要高可靠性和高性能的场合。
    通过结合上述的技术参数、特点、应用案例及支持服务,SMD Power Inductors无疑是一个值得信赖的选择,可以有效提升整体电路的设计和性能。

NRS8030T 4R7MJGJ参数

参数
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 3.6A
自谐振频率(SRF) 40MHz
容差 ±20%
直流电阻(DCR) 28.6mΩ
额定电流 4A
Q值 -
长*宽*高 8mm*8mm*3mm
通用封装 3131
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRS8030T 4R7MJGJ厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS8030T 4R7MJGJ数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS8030T 4R7MJGJ NRS8030T 4R7MJGJ数据手册

NRS8030T 4R7MJGJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
