CBMF1608T100M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 2.52MHz 32MHz 115mA 380mA 10μH 468mΩ ±20% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: CBMF1608T100M
供应商: Master
标准整包数: 3000

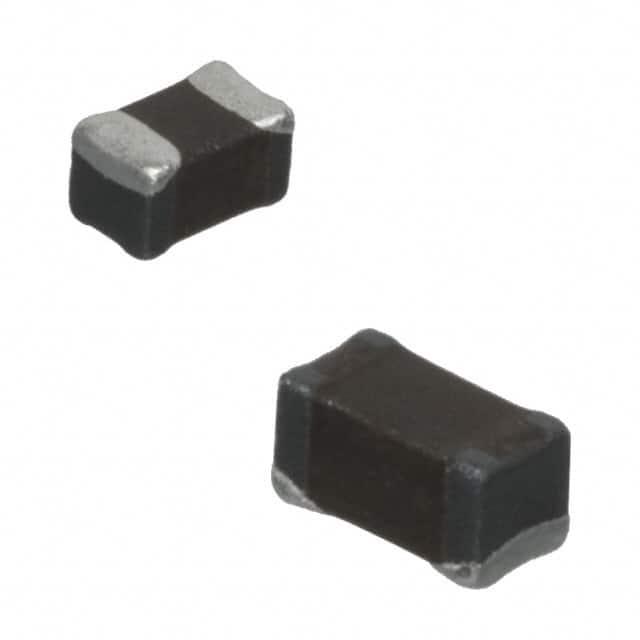

TAIYO YUDEN 贴片电感 CBMF1608T100M

CBMF1608T100M概述


    产品简介


    CBMF1608T100M 电感器是一款来自 TAIYO YUDEN 的微型绕线型功率电感器,广泛应用于消费电子、通信设备、汽车电子等领域。其核心功能是存储电能并通过控制电流变化实现电路稳定运行。该产品具有低直流电阻(DCR)、高饱和电流和优异的热稳定性,特别适合在高频电路中作为储能、滤波及阻抗匹配元件使用。

    技术参数


    | 参数名称 | 值 | 单位 | 备注 |
    ||
    | 标称电感值 | 10 | μH | ±20% 的公差范围 |
    | 尺寸(EIA/JIS 标准) | 0603/1608 | mm | 表示 1.6 × 0.8 × 0.8 mm |
    | 额定电流(最大值) | 115 | mA | 持续电流 |
    | 饱和电流(最大值) | 115 | mA | △L = 30% 的下降点 |
    | 温升电流(最大值) | 380 | mA | 温升 40°C |
    | 直流电阻(典型值) | 0.36 | Ω
    | 直流电阻(最大值) | 0.468 | Ω
    | 自谐振频率(最小值) | 32 | MHz
    | 测量频率 | 2.52 | MHz | 测试电感时所用频率 |
    | 工作温度范围 | -40 至 +105 | °C | 包括自生热量 |
    | 温度特性 | ±25% 电感值随温度变化的范围 |
    | 罗马标准合规性 | 是 欧盟环保指令 RoHS 符合 |
    | REACH 合规性 | 是 欧盟化学品法规符合 |
    | 无卤素 | 是

    产品特点和优势


    1. 卓越的电感精度:标称电感值为 10 μH,±20% 的公差范围内,适合高精度需求的电路设计。
    2. 小体积设计:采用 0603/1608 小型封装,适合在空间受限的环境中部署。
    3. 低功耗与高效能:具有低 DC 阻抗和优良的散热性能,适用于高性能便携式设备。
    4. 高可靠性:具备严格的 RoHS、REACH 和无卤素认证,满足国际环保要求。
    5. 高可靠性应用:能够承受较大的直流偏置,提供持续稳定的电感输出。

    应用案例和使用建议


    应用案例
    - 通信设备:用于手机、路由器等高频信号处理模块中。
    - 车载系统:在汽车电子设备中用作储能和滤波元件。
    - 消费电子:如平板电脑、智能手表等便携式设备中。
    使用建议
    1. 在高频率应用中,需注意电感值会随着频率的变化而略有波动,测试时请以实际测量结果为准。
    2. 考虑到温升特性,建议在负载较大时合理分配散热资源。
    3. 在设计 PCB 布局时,确保电感远离其他噪声源,避免影响其性能。

    兼容性和支持


    - 兼容性:CBMF1608T100M 支持与主流焊接工艺兼容,适用于 SMD 装配工艺。
    - 支持:由 TAIYO YUDEN 提供全面的技术支持,包括产品选型、安装指导和售后维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值与实际测量不符 | 确保在规定的测试频率下测量电感值。 |
    | 没有达到预期饱和电流 | 确认是否存在大电流干扰或误操作。 |
    | 设备出现异常温升 | 检查电路是否过载,增加散热措施。 |

    总结和推荐


    CBMF1608T100M 是一款高性能的小型绕线型电感器,以其小巧的尺寸、优异的电学性能和良好的环境适应性脱颖而出。它非常适合对体积和性能要求较高的消费类电子和工业应用。对于需要精确电感值和长寿命的产品,这款电感是一个理想的选择。因此,我们强烈推荐此款产品。

    如有进一步问题,请联系 TAIYO YUDEN 官方销售部门或授权经销商。

CBMF1608T100M参数

参数
自谐振频率(SRF) 32MHz
容差 ±20%
直流电阻(DCR) 468mΩ
额定电流 380mA
Q值 -
测试频率 2.52MHz
电感值 10μH
饱和电流(LSAT) 115mA
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CBMF1608T100M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

CBMF1608T100M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN CBMF1608T100M CBMF1608T100M数据手册

CBMF1608T100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
