NS12565T4R2NNV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 41.5MHz 9.4A 5.91A 4.2μH 15.2mΩ ±30% 贴片安装 12.5mm*12.5mm*6.85mm
供应商型号: 3919553
供应商: 海外现货
标准整包数: 1

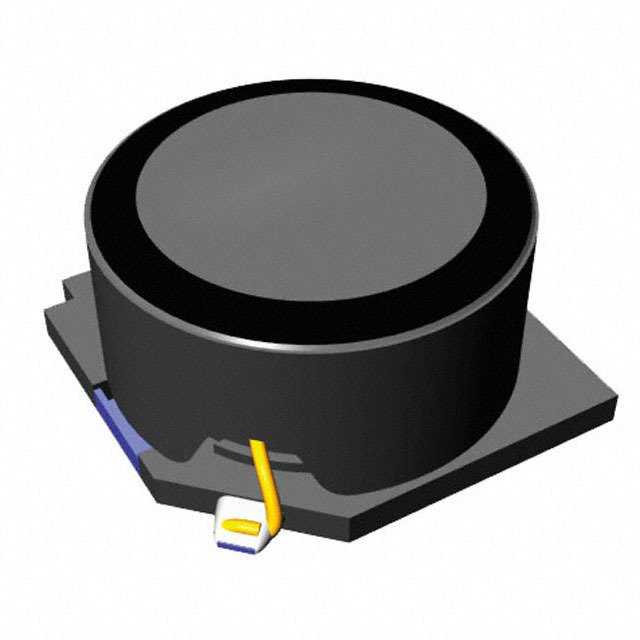

TAIYO YUDEN 贴片电感 NS12565T4R2NNV

NS12565T4R2NNV概述


    产品简介


    NS12565T4R2NNV 型号电感器是一款适用于工业和汽车舒适与安全应用的表面贴装功率电感器。这款电感器具有高可靠性,通过了AEC-Q200认证,能够确保其在苛刻环境下的稳定运行。其典型应用领域包括音频视频设备、办公自动化设备、家用电器、信息通信设备(如手机和平板电脑)等。凭借其出色的电气特性和紧凑的尺寸,NS12565T4R2NNV 成为现代电子设备的理想选择。

    技术参数


    | 参数 | 规格 |

    | 电感值 | 4.2 μH ± 30% |
    | 尺寸 | 12.5 × 12.5 × 6.5 mm |
    | 额定电流 | 5.91 A |
    | 饱和电流 | 9.4 A (ΔL=30%) |
    | 温升电流 | 5.91 A (ΔT=40℃) |
    | 直流电阻(最大) | 15.2 mΩ |
    | 直流电阻(典型) | 12.6 mΩ |
    | 自谐振频率(最小) | 41.5 MHz |
    | 工作温度范围 | -40°C 至 +125°C |
    | 罗马标准符合性 | 符合(10项物质) |
    | 雷克标准符合性 | 符合(223项物质) |
    | 卤素自由 | 是 |

    产品特点和优势


    - 高可靠性:通过AEC-Q200认证,适用于各种苛刻环境下的应用。
    - 大额定电流:高达5.91 A,满足高电流需求的应用。
    - 低直流电阻:典型值为12.6 mΩ,有助于降低功耗。
    - 宽温度范围:可承受从-40°C到+125°C的极端环境。
    - 绿色环保:符合RoHS和REACH标准,无卤素设计,确保对环境友好。

    应用案例和使用建议


    NS12565T4R2NNV 在多个应用场合中展现出色性能。例如,在电源转换模块中,它可以有效滤波并稳定输出电压。在汽车电子系统中,它能应对宽泛的工作温度和电压波动。
    使用建议:
    - 在选择电感器时,务必确保其额定电流和饱和电流足以覆盖应用需求。
    - 考虑到温升电流的影响,避免长时间过载工作。
    - 使用前,请参考具体应用环境进行详细测试,以验证其适用性。

    兼容性和支持


    - 兼容性:此电感器与大多数常见的工业及汽车级电子产品兼容,适用于SMT工艺。
    - 支持与维护:建议在使用前咨询TAIYO YUDEN官方渠道获取详细的规格和技术支持。

    常见问题与解决方案


    1. 问题:电感器的饱和电流是多少?
    - 解答:最大饱和电流为9.4 A (ΔL=30%)。

    2. 问题:电感器的最大工作温度范围是多少?
    - 解答:-40°C 至 +125°C。

    3. 问题:如何判断电感器是否适合我的应用?
    - 解答:请参考电感器的技术规格和实际应用需求,进行详细的对比和验证。

    总结和推荐


    综上所述,NS12565T4R2NNV 型号电感器是一款性能优异且可靠的电感器,广泛应用于多种电子设备中。其显著的特点包括高可靠性、大额定电流和低直流电阻,使其成为现代电子设备的理想选择。经过详细的性能评估和验证,我们推荐在合适的应用环境中使用此型号电感器。

NS12565T4R2NNV参数

参数
Q值 -
测试频率 100KHz
电感值 4.2μH
饱和电流(LSAT) 9.4A
自谐振频率(SRF) 41.5MHz
容差 ±30%
直流电阻(DCR) 15.2mΩ
额定电流 5.91A
长*宽*高 12.5mm*12.5mm*6.85mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
