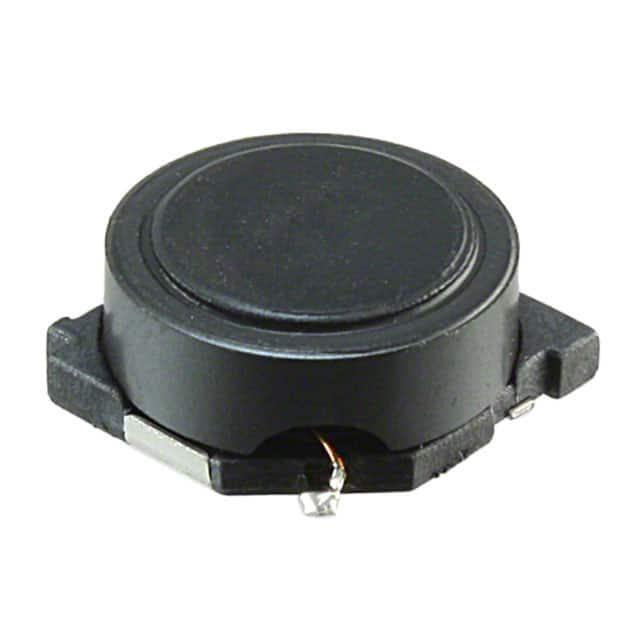

NS10145T150MNA

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 19MHz 3.44A 3A 15μH 45.6mΩ ±20% 标准安装,贴片安装 10.1mm*10.1mm*4.85mm
供应商型号: F-NS10145T150MNA
供应商: 海外现货
标准整包数: 500
TAIYO YUDEN 贴片电感 NS10145T150MNA

NS10145T150MNA概述


    产品简介


    TAIYO YUDEN 的 NS 系列 SMD 功率电感器是专为广泛应用于消费电子、办公自动化、通信设备(如移动电话和电脑)等领域的一般电子设备设计的。这些电感器适用于高安全性和高可靠性要求的应用场景,但在某些特定应用(如交通运输控制、医疗设备等)之前需提前与制造商联系以确保适用性。

    技术参数


    - 工作温度范围:-40℃ 至 +125℃(包括自生热)
    - 尺寸:多种尺寸选择,涵盖不同封装需求(如 10.1x10.1x4.5 mm 到 12.5x12.5x7.5 mm)
    - 包装:盘装(Tape & Reel),具体数量及尺寸参见手册
    - 标称电感量:范围从 0.2 μH 到 1000 μH,精度为 ±20% 或 ±30%
    - 饱和电流:不同型号有所不同,例如 NS 10145T 1R0NNA 的饱和电流为 0.0049 A
    - 温度上升电流:不同型号有所不同,例如 NS 10145T 1R0NNA 的温度上升电流为 12.54 A

    产品特点和优势


    NS 系列电感器具备以下特点和优势:
    - 高耐温性:能在极端环境下稳定工作
    - 广泛的电感值范围:满足不同应用需求
    - 小巧尺寸:适应紧凑电路板设计
    - 高可靠性:符合严格的测试标准,保证长期可靠运行
    - 多种型号可选:涵盖不同尺寸和性能需求

    应用案例和使用建议


    应用案例
    NS 系列电感器常用于手机、平板电脑等便携式设备中,作为电源管理和滤波器的核心组件。其紧凑的设计使其特别适合于空间有限的应用场合。
    使用建议
    在实际应用中,建议先对电感器的安装条件和焊接工艺进行检查和验证,确保符合设计要求。此外,在高温或低温环境中使用时,应考虑电感器的温度特性变化,确保其性能稳定。

    兼容性和支持


    NS 系列电感器设计主要用于一般电子设备,对于需要高安全性和高可靠性的应用(如医疗设备、通信基站等),需提前与厂商确认适用性。制造商提供详细的测试报告和技术文档,确保用户可以全面了解产品特性。

    常见问题与解决方案


    1. 问题:如何确定电感器的额定电流?
    - 解答:通过查阅电感器的数据手册,结合测量频率和直流电阻值来计算。
    2. 问题:在高温环境下,电感器性能是否会受到影响?
    - 解答:会。电感器的性能受温度影响,可以通过参考手册中的温度特性图表来进行评估和调整。
    3. 问题:如何进行电感器的焊接?
    - 解答:只适用于回流焊接工艺。务必遵循手册中推荐的焊接条件和工艺。

    总结和推荐


    综上所述,TAIYO YUDEN 的 NS 系列 SMD 功率电感器具有广泛的适用性和优良的性能,非常适合于各种高要求的电子设备。对于追求高性能和高可靠性的应用,NS 系列是一个非常理想的选择。强烈推荐在实际项目中选用此系列电感器,以获得最佳的效果和用户体验。

NS10145T150MNA参数

参数
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 3.44A
自谐振频率(SRF) 19MHz
容差 ±20%
直流电阻(DCR) 45.6mΩ
额定电流 3A
长*宽*高 10.1mm*10.1mm*4.85mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NS10145T150MNA厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NS10145T150MNA数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NS10145T150MNA NS10145T150MNA数据手册

NS10145T150MNA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2738 ¥ 2.3194
1000+ $ 0.2714 ¥ 2.2987
1500+ $ 0.269 ¥ 2.278
库存: 7500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1159.7
直接购买
加入购物车
