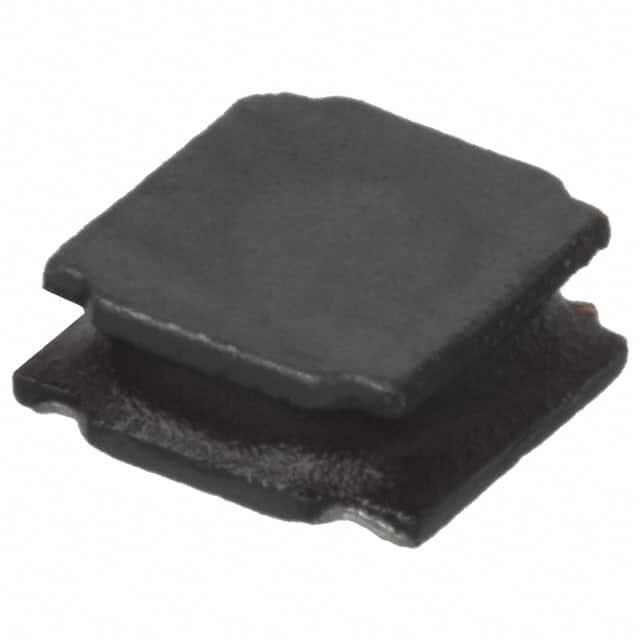

NR4018T1R0N

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 80MHz 4A 1.83A 1μH 36mΩ ±30% 1515 标准安装,贴片安装 4mm*4mm*1.8mm
供应商型号: FIC-NR4018T1R0N
供应商: 海外现货
标准整包数: 619
TAIYO YUDEN 贴片电感 NR4018T1R0N

NR4018T1R0N概述

    TAIYO YUDEN SMD Power Inductors 技术手册

    1. 产品简介


    产品类型:SMD Power Inductors
    主要功能:用于储存电能,减少交流电流中的噪声,实现电磁兼容(EMC)等功能。
    应用领域:适用于音频/视频设备(AV)、办公自动化设备(OA)、家用电器、信息通信设备(包括但不限于手机和电脑)以及II类医疗设备。这些产品适用于一般电子设备的电源管理及信号处理。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 | 包括 2010, 2012, 2410, 2412, 3010, 3012, 3015, 4010, 4012, 4018, 5010, 5012, 5014, 5020, 5024, 5030, 5040, 6010, 6012, 6014, 6020, 6028, 6045, 8030, 8040 |
    | 最大工作温度 | -25~+120℃(NRS40/50/60/80:-25~+125℃) |
    | 额定电感 | 包括 0.47 μH 至 470 μH 不等,具体值参见型号说明 |
    | 电感容差 | ±20% 或 ±30%,具体视型号而定 |
    | 饱和电流 | 参见手册详细信息 |
    | 温升电流 | 参见手册详细信息 |

    3. 产品特点和优势


    独特功能:
    - 紧凑的设计使得设备更轻薄小巧。
    - 屏蔽型设计有效减少电磁干扰(EMI),提高了设备的稳定性和可靠性。
    - 多种尺寸和电感规格的选择使得应用更加灵活。
    优势:
    - 高效率的能量转换,降低了功耗,提升了整体系统的性能。
    - 在多种设备中的广泛应用,展现了其市场竞争力和适应性。
    - 按照RoHS标准制造,符合环保要求。

    4. 应用案例和使用建议


    实际应用:
    - 手机和平板电脑的电源管理电路。
    - 计算机主板上的DC-DC转换器。
    - 汽车电子系统中的滤波和稳压。
    使用建议:
    - 在选择型号时考虑实际的工作电流和电感值需求。
    - 确保正确的安装方法以保证最佳性能。
    - 为提高系统的EMI性能,建议在关键位置添加额外的屏蔽措施。

    5. 兼容性和支持


    这些产品与市面上主流的电子元器件兼容良好。如需进一步信息或支持,可通过官方渠道联系TAIYO YUDEN获取详细的规格说明和技术支持。

    6. 常见问题与解决方案


    常见问题:
    - Q:如何确认产品的型号是否正确?
    - A:请参考产品手册中的型号命名规则,或直接联系制造商查询确认。

    - Q:如何正确焊接这些器件?
    - A:确保使用适合的焊膏,并按照推荐的回流焊接工艺进行焊接。如果不确定,请联系技术支持。

    7. 总结和推荐


    综合评估:
    - 高度紧凑的设计,多种电感值可选,使其非常适合各种便携式电子设备和医疗设备。
    - 屏蔽设计显著减少了EMI,增加了产品的稳定性。
    - 丰富的应用实例展示了其卓越的应用价值和市场潜力。
    推荐:
    强烈推荐在设计新一代电子设备时选用TAIYO YUDEN的SMD Power Inductors,尤其是在对体积和性能有严格要求的应用场合。

NR4018T1R0N参数

参数
额定电流 1.83A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 4A
自谐振频率(SRF) 80MHz
容差 ±30%
直流电阻(DCR) 36mΩ
长*宽*高 4mm*4mm*1.8mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NR4018T1R0N厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR4018T1R0N数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR4018T1R0N NR4018T1R0N数据手册

NR4018T1R0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
