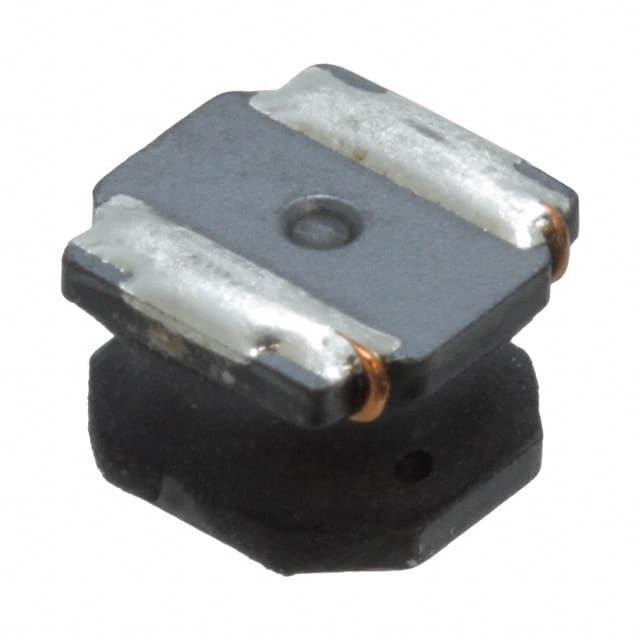

NRS6045T150MMGK

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 10MHz 2.5A 1.9A 15μH 91mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: NRS6045T150MMGK
供应商: Avnet
标准整包数: 1500
TAIYO YUDEN 贴片电感 NRS6045T150MMGK

NRS6045T150MMGK概述

    # NRS6045T150MMGK Wire Wound Inductor: 全面解析

    产品简介


    NRS6045T150MMGK 是一款贴片式线圈电感器,由日本泰艺(Taiyo Yuden)公司生产。该电感器主要用于一般电子设备中的电源管理、滤波器和信号耦合等应用。NRS6045T150MMGK 具有高精度的电感值,同时具备良好的电流承载能力和热稳定性,广泛应用于消费电子产品、通信设备及工业控制设备中。

    技术参数


    以下是 NRS6045T150MMGK 的主要技术参数:
    | 参数项 | 规格 |

    | 电感值 | 15 μH ± 20% |
    | 外形尺寸 (长x宽x高) | 6.0 x 6.0 x 4.5 mm |
    | 最大额定电流 | 1.9 A |
    | 饱和电流 (典型值) | 3 A (⊿L=30%) |
    | 温度上升电流 (最大值) | 1.9 A (⊿T=40°C) |
    | 直流电阻 (典型值/最大值) | 70 mΩ / 91 mΩ |
    | 自谐振频率 (最小值) | 10 MHz |
    | 工作温度范围 | -25℃ 至 +125℃ |
    | 无卤素认证 | 是 |
    | RoHS 认证 (10 项) | 是 |
    | REACH 认证 (223 项) | 是 |

    产品特点和优势


    NRS6045T150MMGK 具有以下特点和优势:
    1. 高精度电感值:±20% 的容差确保了高稳定性的电感值,适用于多种电路设计需求。
    2. 高饱和电流:3 A 的饱和电流能力使其能够在高压环境下正常工作,保证了电路的可靠性。
    3. 良好的热稳定性:温度变化对电感值的影响较小,确保在不同工作条件下的一致性。
    4. 无卤素环保材料:符合RoHS和REACH标准,满足绿色制造的要求。
    5. 小体积设计:紧凑的外形尺寸非常适合现代小型化电子设备的需求。

    应用案例和使用建议


    应用案例
    NRS6045T150MMGK 可用于以下场景:
    - 消费类电子产品:如手机、平板电脑、智能手表等。
    - 通信设备:包括基站、路由器、交换机等。
    - 工业控制设备:如自动化设备、传感器等。
    使用建议
    在使用过程中应注意以下几点:
    1. 考虑散热:在大电流应用中,要确保电感器能够有效散热,避免过热损坏。
    2. 注意温升:在工作电流较大时,要考虑电感器的温度上升对整体电路的影响。
    3. 合理选择:根据具体的应用场景,选择合适的电感值以达到最佳效果。

    兼容性和支持


    NRS6045T150MMGK 采用标准的 SMD 封装,具有良好的兼容性,可直接焊接在 PCB 上。Taiyo Yuden 提供详细的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值不稳定 | 确认电感器周围环境温度,检查是否有电磁干扰。 |
    | 温度过高 | 降低工作电流或增加散热措施。 |
    | 安装后无法正常工作 | 检查焊接质量,确认是否有短路现象。 |

    总结和推荐


    NRS6045T150MMGK 是一款高性能的线圈电感器,适用于多种电子设备。其高精度电感值、高饱和电流和良好的热稳定性使其成为电源管理和信号处理的理想选择。虽然价格稍高,但考虑到其出色的性能和广泛的适用性,仍然是一款值得推荐的产品。建议在选购前仔细阅读技术手册,并结合实际应用需求进行选择。

NRS6045T150MMGK参数

参数
直流电阻(DCR) 91mΩ
额定电流 1.9A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) 10MHz
容差 ±20%
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRS6045T150MMGK厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS6045T150MMGK数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS6045T150MMGK NRS6045T150MMGK数据手册

NRS6045T150MMGK封装设计

查看详情并下载
Symbol
Footprint
3D Model
