NR6028T4R7M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 39MHz 2.7A 3A 4.7μH 40.3mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*2.8mm
供应商型号: 26M-NR6028T4R7M
供应商: 云汉优选
标准整包数: 1

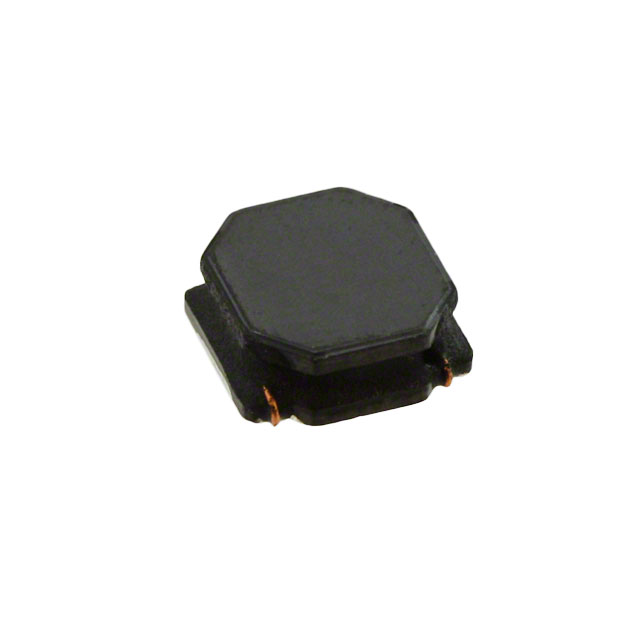

TAIYO YUDEN 贴片电感 NR6028T4R7M

NR6028T4R7M概述

    产品概述

    产品简介


    TAIYO YUDEN的SMD功率电感器系列(NR系列、NR系列H型、S型和V型)是专为一般电子设备设计的高性能元件。这些电感器广泛应用于音视频设备、办公自动化设备、家用电器、信息通信设备(包括手机和平板电脑)及部分医疗设备中。本产品提供了一系列不同尺寸的电感器,涵盖了广泛的额定电流和电感值,适用于多种电子系统中的电源管理需求。

    技术参数


    - 工作温度范围:-25℃至+120℃(NRS40/50/60/80系列为-25℃至+125℃,含自生热)
    - 封装形式:SMD贴片
    - 外形尺寸:根据型号不同,长度范围为2.0mm至8.0mm,宽度范围为2.0mm至8.0mm,高度范围为1.0mm至4.5mm。
    - 标称电感值:从0.47μH到22μH不等。
    - 电感容差:±20%至±30%之间。
    - 直流电阻(DCR):0.03Ω至2.05Ω。
    - 饱和电流(Idc1):最大值范围从0.033A到2.050A。
    - 温升电流(Idc2):最大值范围从0.033A到2.050A。

    产品特点和优势


    - 高可靠性:通过严格测试确保长期稳定运行。
    - 低损耗:优化设计以降低能耗,提高效率。
    - 紧凑尺寸:满足小型化设计需求。
    - 宽泛的电感范围:可选不同规格满足各种电路需求。
    - 良好兼容性:适合各类主流电路板焊接工艺。

    应用案例和使用建议


    该系列电感器适用于多种电子系统,如开关电源、滤波器、耦合电路等。建议在使用过程中进行详细验证,确保符合具体应用需求。针对不同的电路设计,可选择适当的型号以达到最佳效果。

    兼容性和支持


    - 兼容性:可广泛用于不同类型的电路板和装配环境中,支持回流焊。
    - 厂商支持:若需进一步的技术细节或技术支持,可通过官方渠道联系TAIYO YUDEN。

    常见问题与解决方案


    - Q1:如何确认所购产品是否适用?
    - A1:请参考最新版的产品规格说明书或咨询TAIYO YUDEN的技术支持团队。
    - Q2:电感值与额定电流是否匹配?
    - A2:建议根据具体电路需求选择合适的型号,确保同时满足电感值和额定电流要求。
    - Q3:在什么情况下需要加装保护电路?
    - A3:当使用在高安全和高可靠性的设备或电路中时,建议先进行安全性评估并加装必要的保护措施。

    总结和推荐


    TAIYO YUDEN的SMD功率电感器以其高可靠性、低损耗和多样化选择,在电子系统设计中具有明显优势。尽管如此,使用前务必仔细查阅产品规格书,确保产品适用于目标应用场景。对于需要高安全性和可靠性的设备,建议进行额外的安全性评估并安装必要的保护措施。综合来看,这款产品是市场上极具竞争力的选择,值得推荐。

NR6028T4R7M参数

参数
自谐振频率(SRF) 39MHz
容差 ±20%
直流电阻(DCR) 40.3mΩ
额定电流 3A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 2.7A
长*宽*高 6mm*6mm*2.8mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NR6028T4R7M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR6028T4R7M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR6028T4R7M NR6028T4R7M数据手册

NR6028T4R7M封装设计

查看详情并下载
Symbol
Footprint
3D Model
