NR5040T150M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 13MHz 2A 1.8A 15μH 104mΩ ±20% 标准安装,贴片安装 4.9mm*4.9mm*4mm
供应商型号: 10B-2858315-1
供应商: 国内现货
标准整包数: 1

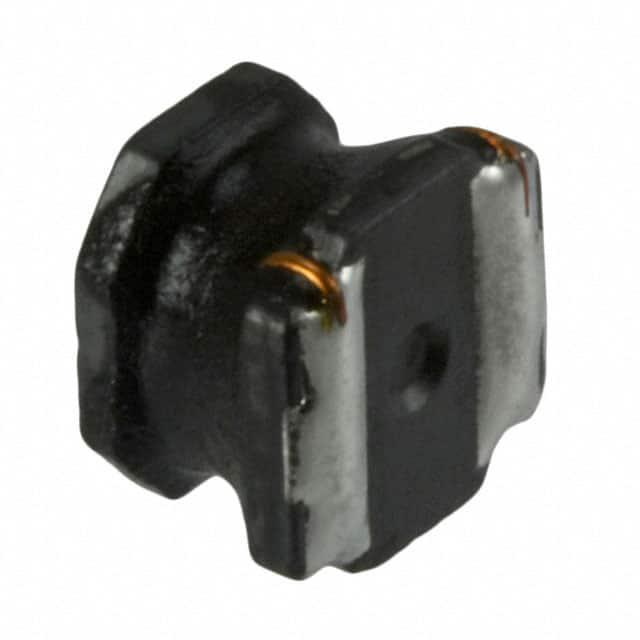

TAIYO YUDEN 贴片电感 NR5040T150M

NR5040T150M概述


    产品简介


    TAIYO YUDEN生产的SMD功率电感(NR系列/NR系列H型/S型/V型)是一种用于通用电子设备的高效能电感器。这类电感器具有多种尺寸和电感值,广泛应用于音频视频设备、办公自动化设备、家用电器、通信设备(如移动电话和电脑)以及医疗设备等领域。它们的主要功能是为电路提供稳定的电流,并在电源管理中发挥关键作用。

    技术参数


    - 工作温度范围: -25℃至+120℃(部分型号为-25℃至+125℃)
    - 封装形式: SMD贴片封装
    - 包装方式: Taping
    - 电感值: 从0.47μH到47μH
    - 电感容差: ±20%至±30%
    - 直流电阻: 见各型号具体数据
    - 饱和电流: 见各型号具体数据
    - 温度升高电流: 见各型号具体数据
    - 自谐振频率: 见各型号具体数据

    产品特点和优势


    - 高可靠性: TAIYO YUDEN电感器经过严格测试,确保在不同工作条件下都能保持稳定的性能。
    - 紧凑设计: 多种尺寸选择,适合各种紧凑空间的应用。
    - 耐高温: 能在宽泛的工作温度范围内稳定运行,适用于多种复杂环境。
    - 高效率: 具有良好的能量存储和转换效率,适用于电源管理和滤波电路。

    应用案例和使用建议


    - 移动设备充电电路: 在手机和平板电脑等便携设备中,TAIYO YUDEN的电感器可以用于电源管理电路,提高充电效率。
    - LED驱动电路: 电感器在LED驱动电路中起到储能和滤波的作用,提高电路的稳定性。
    - 电源模块: 在电源模块中,电感器可以帮助稳定输出电压,减少波动。
    使用建议:
    - 在高频电路中,建议选择具有较低电感容差和较高自谐振频率的型号。
    - 在高电流环境中,需要选择具备高饱和电流特性的型号以避免过热损坏。

    兼容性和支持


    TAIYO YUDEN的电感器兼容大部分通用电子设备和通信设备,可用于AV设备、OA设备、家用电器、办公设备、信息和通信设备(包括移动电话和PC)以及IMDRF分类的医疗设备(Class I 和II)。对于其他高安全和高可靠性要求的设备(如运输设备、医疗设备Class III),需要特别注意使用条件并进行安全性评估。

    常见问题与解决方案


    - 问题: 电感器温度过高。
    - 解决方案: 检查电路负载情况,确保不超过额定电流。如果需要处理高电流,考虑更换更高额定电流的型号。
    - 问题: 电感器电感值不准确。
    - 解决方案: 确认所选型号是否符合设计要求,或者重新评估电感值需求,并选择合适的产品。


    总结和推荐


    TAIYO YUDEN的SMD功率电感以其高性能、高可靠性和紧凑的设计成为市场上优秀的电感器之一。无论是消费电子产品还是工业设备,它都表现出色。建议在设计时根据具体应用需求选择合适的型号,并注意遵守使用限制。如果您需要更详细的技术资料,可以访问官网获取。总体来说,TAIYO YUDEN的电感器是一款值得推荐的产品。

NR5040T150M参数

参数
容差 ±20%
直流电阻(DCR) 104mΩ
额定电流 1.8A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 2A
自谐振频率(SRF) 13MHz
长*宽*高 4.9mm*4.9mm*4mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NR5040T150M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR5040T150M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR5040T150M NR5040T150M数据手册

NR5040T150M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.3188
100+ ¥ 1.6656
500+ ¥ 1.5165
820+ ¥ 1.4558
1000+ ¥ 1.3126
4000+ ¥ 1.13
库存: 243
起订量: 67 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.31
