LSXNE2424KKT100MN

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 32MHz 550mA 450mA 10μH 828mΩ ±20% 标准安装,贴片安装 2.4mm*2.4mm*1mm
供应商型号: LSXNE2424KKT100MN
供应商: 国内现货
标准整包数: 2500

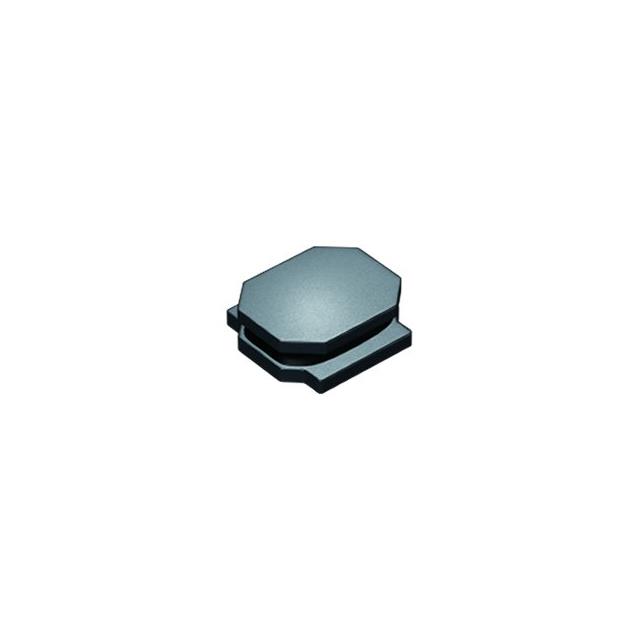

TAIYO YUDEN 贴片电感 LSXNE2424KKT100MN

LSXNE2424KKT100MN概述


    产品简介


    LSXNE2424KKT100MN 是一款专为通用电子设备设计的线绕铁氧体功率电感器,属于 LSXB/LSXN/LSXP 系列。该产品主要用于消费电子产品(如音频视频设备、办公自动化设备、家用电器、通信设备)及其他指定设备。LSXNE2424KKT100MN 具有紧凑的外形尺寸和出色的电气性能,适用于需要高可靠性及高效能的应用场景。

    技术参数


    - 电感量:10 μH ± 20%
    - 额定电流(最大):0.45 A
    - 饱和电流(最大):0.55 A (ΔL=30%)
    - 饱和电流(典型值):0.605 A (ΔL=30%)
    - 温度上升电流(最大):0.45 A (ΔT=40℃)
    - 温度上升电流(典型值):0.52 A (ΔT=40℃)
    - 直流电阻(最大):0.828 Ω
    - 直流电阻(典型值):0.69 Ω
    - 自谐振频率(最小):32 MHz
    - 工作温度范围:-25 至 +120℃
    - 符合RoHS标准:是
    - 符合REACH标准:是
    - 无卤素:是
    - 封装形式:带式包装,每包2500个
    - 外部尺寸:
    - 长度:2.4 ± 0.1 mm
    - 宽度:2.4 ± 0.1 mm
    - 最大高度:1.0 mm
    - 推荐焊盘尺寸:2.4x2.4 mm

    产品特点和优势


    LSXNE2424KKT100MN 线绕铁氧体功率电感器的主要特点是其紧凑的设计、较高的额定电流和良好的温升特性。它能够承受较大的电流负载,同时保持较低的温度上升。此外,该产品还具有良好的自谐振频率特性,适合在高频电路中使用。这些特性使得该产品在多种应用中表现出色,尤其是在空间受限但要求高可靠性的场合。

    应用案例和使用建议


    应用案例:
    - 消费电子产品:如手机充电器、笔记本电源适配器等。
    - 通信设备:如无线路由器、基站电源模块等。
    使用建议:
    - 在选择该产品时,需确保应用环境符合规定的温度范围。
    - 使用时建议参考推荐的焊盘尺寸,以确保焊接质量和机械稳定性。
    - 对于需要较高可靠性的应用场景,可考虑增加保护电路,提高系统的安全性。

    兼容性和支持


    该产品与其他同类电子元器件兼容,适用于多种通用电子设备。Taiyo Yuden 提供了详细的技术支持和售后服务,用户可以通过其官方销售渠道获得产品咨询和售后支持。

    常见问题与解决方案


    常见问题:
    1. 产品是否符合RoHS和REACH标准?
    2. 产品如何应对高温环境?
    解决方案:
    1. 产品完全符合RoHS和REACH标准,确保环保合规。
    2. 产品具有良好的温升特性,可在-25至+120℃的工作温度范围内稳定运行。

    总结和推荐


    综上所述,LSXNE2424KKT100MN 线绕铁氧体功率电感器是一款性能优异、适用广泛的电子元器件。其紧凑的设计、高可靠性及良好的电气性能使其在多种应用场景中表现出色。因此,我们强烈推荐该产品用于消费电子和通信设备等领域。如果您需要进一步的信息或技术支持,建议联系 Taiyo Yuden 的官方销售渠道。

LSXNE2424KKT100MN参数

参数
直流电阻(DCR) 828mΩ
额定电流 450mA
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 550mA
自谐振频率(SRF) 32MHz
容差 ±20%
长*宽*高 2.4mm*2.4mm*1mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LSXNE2424KKT100MN厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSXNE2424KKT100MN数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSXNE2424KKT100MN LSXNE2424KKT100MN数据手册

LSXNE2424KKT100MN封装设计

查看详情并下载
Symbol
Footprint
3D Model
