NRS5040T6R8MMGJV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 21MHz 2.8A 2.4A 6.8μH 63.7mΩ ±20% 标准安装,贴片安装 4.9mm*4.9mm*4mm
供应商型号: 587-5584-2-ND
供应商: Digi-Key
标准整包数: 1

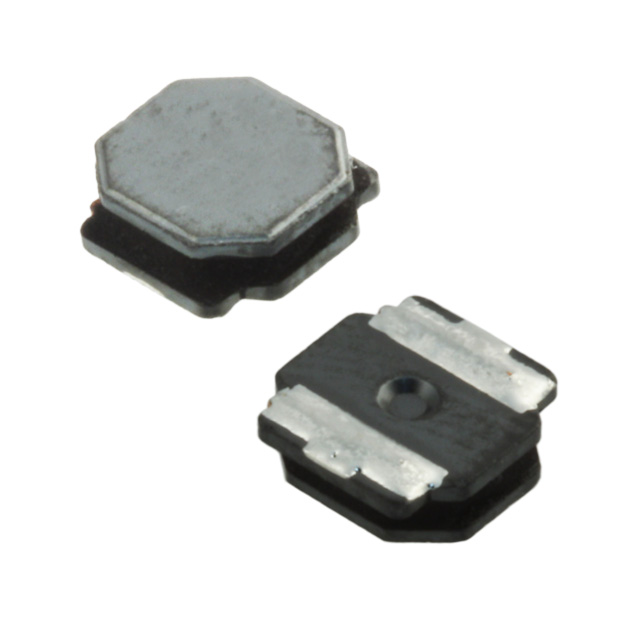

TAIYO YUDEN 贴片电感 NRS5040T6R8MMGJV

NRS5040T6R8MMGJV概述

    TAIYO YUDEN SMD Power Inductors NR系列技术手册

    1. 产品简介


    TAIYO YUDEN的SMD Power Inductors NR系列主要用于各种电子设备,包括消费类电子产品、医疗设备、工业设备和汽车内部应用。这些电感器特别适用于对安全性和可靠性要求较高的领域,例如汽车电子设备中的动力系统、安全性、车身和底盘以及信息娱乐系统。该系列产品通过AEC-Q200认证,满足工业和汽车应用的高标准要求。

    2. 技术参数


    NR系列电感器的技术规格如下:
    - 尺寸范围:多种尺寸可供选择,从2.0×2.0×1.0 mm到8.0×8.0×4.0 mm不等。
    - 封装形式:采用卷带式包装(Tape)。
    - 额定电感范围:从0.47 μH到10 μH。
    - 电感容差:±20% 或 ±30%,具体根据型号而定。
    - 饱和电流(Idc1):各型号具体数值参见表格。
    - 温升电流(Idc2):各型号具体数值参见表格。
    - 直流电阻(DC Resistance):±20% 的容差范围。
    - 自谐振频率:最小值范围为1 MHz到2.9 MHz。
    - 工作温度范围:-40°C 至 85°C,部分型号可至125°C。

    3. 产品特点和优势


    NR系列电感器具有以下独特功能和优势:
    - 高可靠性:通过AEC-Q200认证,确保在严苛环境下稳定运行。
    - 宽广的尺寸范围:适应不同应用需求,提供多样化选择。
    - 高性能:优良的饱和电流和温升电流表现,适用于高电流应用场合。
    - 自谐振频率高:确保在高频电路中的良好性能。

    4. 应用案例和使用建议


    - 动力系统:例如发动机ECU、混合动力/电动汽车控制,推荐使用高电感和低温升电流的产品,如NRH2410系列。
    - 安全系统:如ABS、ESC、气囊系统,建议选用高饱和电流的产品,如NRH3010系列。
    - 车身及底盘系统:如自动门、天窗,推荐选择低直流电阻且具有良好温度性能的产品,如NRS2012系列。
    - 信息娱乐系统:如车载娱乐系统、仪表盘,建议选用具有高自谐振频率和宽广电感范围的产品,如NRS5010系列。

    5. 兼容性和支持


    TAIYO YUDEN的SMD Power Inductors NR系列适用于多种电子设备,尤其适合汽车和工业设备的应用。公司提供详尽的产品规范和技术支持,包括详细的规格表、测试结果和使用注意事项。建议用户在实际应用前进行验证和确认。

    6. 常见问题与解决方案


    - Q:产品是否符合RoHS标准?
    A:是,所有SMD Power Inductors均符合RoHS标准。
    - Q:如何确定最适合的型号?
    A:参考具体应用需求,查看电感器的电感值、饱和电流、温升电流、直流电阻等参数。如有疑问,请联系TAIYO YUDEN官方销售渠道获取技术支持。
    - Q:如何正确安装和使用电感器?
    A:请严格按照产品规范和手册中的指导进行安装和使用,确保良好的散热和防护措施。

    7. 总结和推荐


    TAIYO YUDEN的SMD Power Inductors NR系列电感器以其高可靠性、广泛适用性和优良的性能表现,在各类电子设备中展现出色的表现。尤其适用于汽车电子和工业设备领域。强烈推荐在对性能和可靠性有严格要求的应用中使用该系列产品。如有更多疑问或需进一步咨询,请联系TAIYO YUDEN官方销售部门。

NRS5040T6R8MMGJV参数

参数
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 2.8A
自谐振频率(SRF) 21MHz
容差 ±20%
直流电阻(DCR) 63.7mΩ
额定电流 2.4A
Q值 -
长*宽*高 4.9mm*4.9mm*4mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRS5040T6R8MMGJV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS5040T6R8MMGJV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS5040T6R8MMGJV NRS5040T6R8MMGJV数据手册

NRS5040T6R8MMGJV封装设计

查看详情并下载
Symbol
Footprint
3D Model
