NS10145T150MNVV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 19MHz 3.44A 3A 15μH 45.8mΩ ±20% 标准安装,贴片安装 10.1mm*10.1mm*4.85mm
供应商型号: 3919546
供应商: 海外现货
标准整包数: 1
TAIYO YUDEN 贴片电感 NS10145T150MNVV

NS10145T150MNVV概述


    产品简介

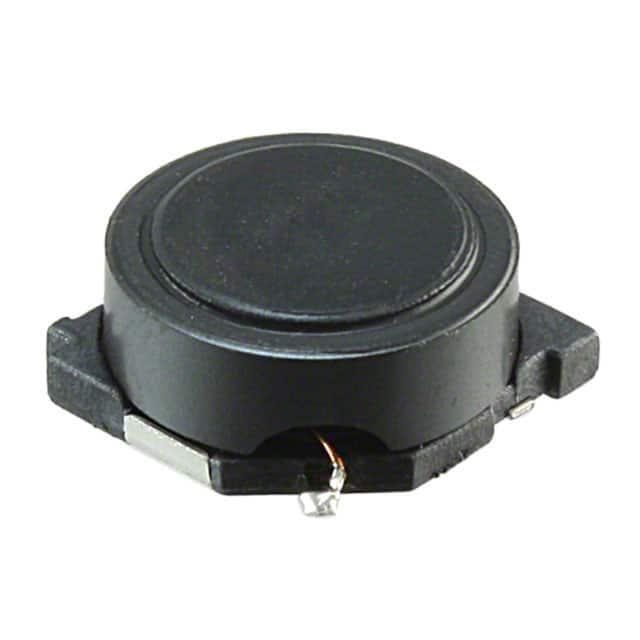

    NS10145T150MNVV 型号 SMD 功率电感
    NS10145T150MNVV 是一款专为汽车(如车身和底盘、娱乐信息系统)及工业应用设计的表面贴装功率电感。该产品通过了 AEC-Q200 认证,具备高可靠性。其主要功能是提供稳定电流并降低电压降,在众多电子设备中具有广泛应用。

    技术参数


    - 电感量:15μH ± 20%
    - 额定电流:3A
    - 饱和电流:3.44A(电流变化量为30%)
    - 温度上升电流:3A(温升40°C)
    - 直流电阻:典型值38.1mΩ,最大值45.8mΩ
    - 测量频率:100kHz
    - 自谐振频率:最小值19MHz
    - 工作温度范围:-40至+125°C(包含自生热)
    - 温漂系数:±15%(电感变化)
    - 尺寸:长度10.1±0.3mm,宽度10.1±0.3mm,高度4.5±0.35mm
    - 认证:符合RoHS标准(10种物质),符合REACH标准(223种物质)

    产品特点和优势


    - 高可靠性:通过AEC-Q200认证,适用于严苛的汽车和工业环境。
    - 宽温范围:能够在极端温度条件下保持稳定性能。
    - 低直流电阻:能有效减少功耗,提高效率。
    - 出色的饱和电流特性:在电流增加时仍能保持稳定的电感值,适合大电流应用。

    应用案例和使用建议


    - 车载娱乐系统:NS10145T150MNVV 可用于提升汽车音响系统的电源稳定性,确保音频输出的质量。
    - 工业控制设备:适用于需要高可靠性的工业控制系统,提高系统整体的稳定性和寿命。
    - 电路优化:为了更好地发挥其特性,建议在布局时尽量减小引线长度,避免电磁干扰。

    兼容性和支持


    - 兼容性:该产品支持多种电气接口,可轻松集成到现有的电子系统中。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,用户可通过官网咨询具体问题。

    常见问题与解决方案


    - 问:如何确定最佳的工作电流?
    - 答:根据电感的额定电流进行选择,若超出额定电流,可能会导致温升过高而损坏电感。
    - 问:如何判断电感是否处于饱和状态?
    - 答:可以通过测量电流和电感值的变化来判断,当电感值下降超过初始值的30%,则表明电感已经饱和。

    总结和推荐


    NS10145T150MNVV 型号的 SMD 功率电感以其高可靠性、宽温范围和低直流电阻等特性,成为汽车和工业应用的理想选择。无论是对电源稳定性的要求还是高电流需求的应用场景,该产品都能完美胜任。总体而言,我强烈推荐这款产品,特别是针对那些需要高性能、高可靠性的应用场景。

NS10145T150MNVV参数

参数
饱和电流(LSAT) 3.44A
自谐振频率(SRF) 19MHz
容差 ±20%
直流电阻(DCR) 45.8mΩ
额定电流 3A
Q值 -
测试频率 100KHz
电感值 15μH
长*宽*高 10.1mm*10.1mm*4.85mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NS10145T150MNVV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。
