NR3015T220M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 20MHz 470mA 470mA 22μH 624mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: F-NR3015T220M
供应商: 海外现货
标准整包数: 2000

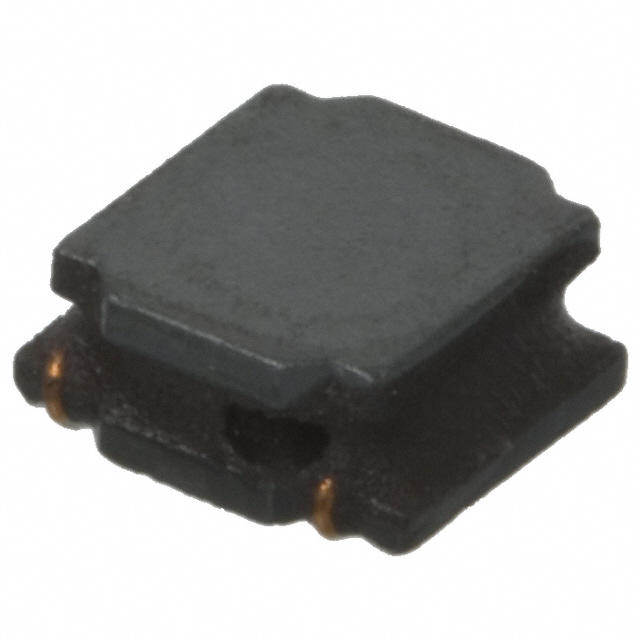

TAIYO YUDEN 贴片电感 NR3015T220M

NR3015T220M概述


    产品简介


    产品名称:TAIYO YUDEN SMD Power Inductors(NR系列/NR系列H型/S型/V型)
    产品类型:表面贴装式功率电感器
    主要功能:
    - 提供稳定的电流输出
    - 抑制电源噪声
    - 改善电源线路上的纹波电压
    应用领域:
    - AV设备
    - 办公自动化设备
    - 家用电器
    - 信息通信设备(如手机和平板电脑)
    - 一般电子设备
    - 医疗设备(仅限Class I和II)
    注意事项:
    - 适用于对安全性要求不高的高可靠性和安全性的设备和电路
    - 不适用于直接关系到人类生命安全和健康的应用场景(如运输设备、医疗设备III类、关键公共信息网络设备等)

    技术参数


    - 额定温度范围:-25℃~+120℃(NRS40/50/60/80型号为-25℃~+125℃,包括自生热量)
    - 尺寸规格:
    - 2010: 2.0×2.0×1.0 mm
    - 2012: 2.0×2.0×1.2 mm
    - 2410: 2.4×2.4×1.0 mm
    - 2412: 2.4×2.4×1.2 mm
    - 3010: 3.0×3.0×1.0 mm
    - 3012: 3.0×3.0×1.2 mm
    - 3015: 3.0×3.0×1.5 mm
    - 4010: 4.0×4.0×1.0 mm
    - 4012: 4.0×4.0×1.2 mm
    - 4018: 4.0×4.0×1.8 mm
    - 5010: 4.9×4.9×1.0 mm
    - 5012: 4.9×4.9×1.2 mm
    - 5014: 4.9×4.9×1.4 mm
    - 5020: 4.9×4.9×2.0 mm
    - 5024: 4.9×4.9×2.4 mm
    - 5030: 4.9×4.9×3.0 mm
    - 5040: 4.9×4.9×4.0 mm
    - 6010: 6.0×6.0×1.0 mm
    - 6012: 6.0×6.0×1.2 mm
    - 6014: 6.0×6.0×1.4 mm
    - 6020: 6.0×6.0×2.0 mm
    - 6028: 6.0×6.0×2.8 mm
    - 6045: 6.0×6.0×4.5 mm
    - 8030: 8.0×8.0×3.0 mm
    - 8040: 8.0×8.0×4.0 mm
    - 封装类型:贴片(Taping)
    - 额定电感:0.47μH ~ 22μH(具体型号不同,范围可能有所不同)
    - 电感容差:±20% ~ ±30%
    - 内部代码:
    - M:±20%
    - N:±30%

    产品特点和优势


    - 小型化设计:提供多种尺寸选择,适用于不同的PCB布局需求。
    - 高可靠性:具有优良的热稳定性,能够在较宽的温度范围内稳定工作。
    - 低损耗:电感器在高频环境下表现出低损耗,有利于提高电路效率。
    - 兼容性强:易于与其它电子元件和设备进行兼容连接,提升整体系统的集成度。

    应用案例和使用建议


    - 应用于手机和平板电脑的电源管理系统:可以有效抑制电源噪声,提供稳定电流,确保系统稳定运行。
    - 智能家居设备的无线充电系统:适用于为各类智能家电提供无线充电功能,延长设备使用寿命。
    - 工业自动化设备的电源滤波系统:用于过滤电源线路上的杂波,保证设备的正常工作。
    使用建议:
    - 在安装时注意保持良好的散热环境,以减少因高温导致的电感值漂移。
    - 根据实际应用场景选择合适的电感器型号,确保最佳匹配。
    - 使用前建议进行详细的验证和验证测试,确保符合实际使用条件。

    兼容性和支持


    - 兼容性:可广泛应用于各种电子设备,特别是在通信、消费电子、医疗设备等领域。
    - 支持和服务:提供详尽的产品规格和技术文档,客户可以通过官网(http://www.ty-top.com/)下载,还可以通过技术支持团队获得专业咨询。

    常见问题与解决方案


    - 问题1:电感器饱和电流不稳定。
    - 解决办法:检查电路布局和布线,确保良好的散热条件;重新校准电感器参数。
    - 问题2:电感器温升过高。
    - 解决办法:改善散热措施,例如增加散热片或者优化电路设计。
    - 问题3:电感器在特定频率下出现共振现象。
    - 解决办法:选择更高频段的电感器型号或者采取电感器并联或串联的措施来抑制共振。

    总结和推荐


    综合评估:
    - 优点:TAIYO YUDEN SMD Power Inductors(NR系列/NR系列H型/S型/V型)具备高效能、高可靠性以及宽广的工作温度范围,特别适用于各类电子产品中的电源管理和信号传输部分。
    - 适用性:本产品适合用于非关键安全领域的电子设备,尤其是消费电子、通讯设备、家用电器和办公自动化设备等。
    - 推荐:基于上述的优点和适用范围,强烈推荐该系列产品用于非安全关键性的应用场合。如果您的项目需要更高安全性和可靠性保障,请先与制造商确认具体需求和合规情况。
    通过以上的详细介绍,可以看出TAIYO YUDEN的SMD Power Inductors在多方面的性能指标都非常优秀,值得作为电子设备中重要的组件选择之一。

NR3015T220M参数

参数
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 470mA
自谐振频率(SRF) 20MHz
容差 ±20%
直流电阻(DCR) 624mΩ
额定电流 470mA
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NR3015T220M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR3015T220M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR3015T220M NR3015T220M数据手册

NR3015T220M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0661 ¥ 0.5597
4000+ $ 0.0655 ¥ 0.5547
6000+ $ 0.0649 ¥ 0.5497
库存: 22000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1119.4
