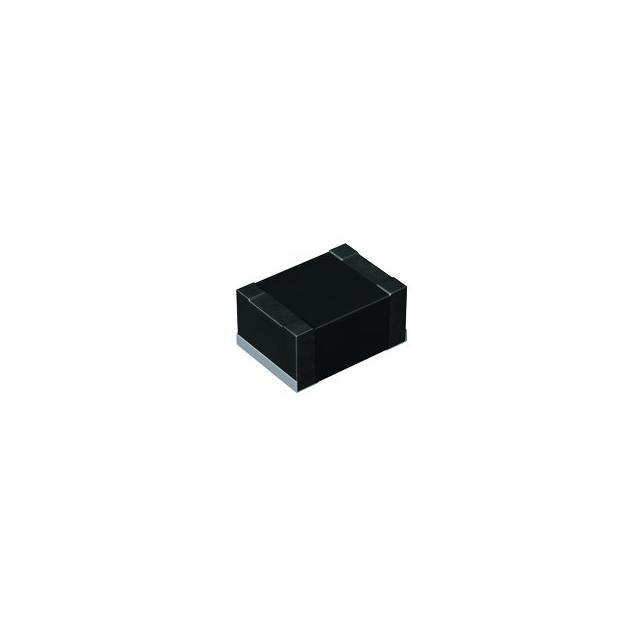

LSQPB160807T2R2M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 1MHz 400MHz 360mA 500mA 2.2μH 520mΩ ±20% 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: LSQPB160807T2R2M
供应商: 国内现货
标准整包数: 3000
TAIYO YUDEN 贴片电感 LSQPB160807T2R2M

LSQPB160807T2R2M概述


    产品简介


    LSQPB160807T2R2M 电感器 是一款专为通用电子设备设计的线绕铁氧体功率电感器。其主要功能是在各种电路中提供电感量,帮助稳定电流和抑制电磁干扰。该产品广泛应用于消费电子产品(如音视频设备、办公设备、信息通信设备等)以及其他工业和医疗设备中。凭借其优异的性能和可靠性,该电感器在市场中具备较强的竞争力。

    技术参数


    - 电感值:2.2μH ±20%
    - 封装尺寸:0603/1608(EIA/JIS)
    - 额定电流:0.36A
    - 饱和电流:0.36A(⊿L=30%)
    - 温升电流:0.5A(⊿T=40℃)
    - 直流电阻:典型值 0.4Ω,最大值 0.52Ω
    - 自谐振频率:最低 400MHz
    - 工作温度范围:-40℃至+105℃(含自生热量)
    - 温度特性:电感变化率 ±15%
    - 测量频率:1MHz
    - RoHS合规性:10项物质
    - REACH合规性:240项物质
    - 无卤素

    产品特点和优势


    LSQPB160807T2R2M 电感器 的独特之处在于其高精度的电感值和稳定的电流承载能力。该电感器采用线绕铁氧体材料制成,能够在宽广的工作温度范围内保持稳定的性能。此外,它具有良好的耐热性和低直流电阻,适合在高电流环境下长时间运行。这些特性使其在电源管理、滤波器和EMI抑制等方面表现出色,特别是在移动设备和消费电子产品的电源模块中,能够显著提升设备的整体性能和稳定性。

    应用案例和使用建议


    LSQPB160807T2R2M 电感器 广泛应用于各类消费电子设备中,例如智能手机、平板电脑、笔记本电脑和其他便携式设备。在设计电源管理模块时,可以利用该电感器的高电感值和低直流电阻来稳定输出电压,减少电磁干扰。具体使用建议如下:
    - 在电源模块中,将电感器串联在主电源路径中,以实现高效的能量存储和释放。
    - 通过选择合适的电感值,确保在不同负载条件下的电流稳定性和效率。
    - 考虑到电感器的温升特性,建议在实际应用中留有一定的安全裕度,避免过载。

    兼容性和支持


    LSQPB160807T2R2M 电感器 具有良好的兼容性,可以与其他标准电子元器件配合使用,适用于多种类型的电路板设计。Taiyo Yuden 公司提供了详尽的技术支持和售后服务,包括产品选型指南、技术咨询和技术文档等,以确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:电感器在高温环境下工作不稳定。
    - 解决方案:检查电路中的散热设计,确保电感器周围有足够的空气流通,降低工作温度。

    - 问题:电感器出现异常发热现象。
    - 解决方案:确认电感器是否超出了其额定电流范围,避免长时间过载运行。

    - 问题:电感器在特定频率下性能下降。
    - 解决方案:检查电路设计,确保自谐振频率不接近工作频率,避免影响电感器的性能。

    总结和推荐


    综上所述,LSQPB160807T2R2M 电感器 是一款性能优异、可靠性高的电子元器件,适用于广泛的消费电子产品及工业应用。其高电感值、低直流电阻和良好的温度特性使得该电感器在电源管理和电磁干扰抑制方面表现出色。因此,我们强烈推荐该产品用于需要高效能、高可靠性的电路设计中。

LSQPB160807T2R2M参数

参数
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 360mA
自谐振频率(SRF) 400MHz
容差 ±20%
直流电阻(DCR) 520mΩ
额定电流 500mA
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

LSQPB160807T2R2M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSQPB160807T2R2M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSQPB160807T2R2M LSQPB160807T2R2M数据手册

LSQPB160807T2R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
