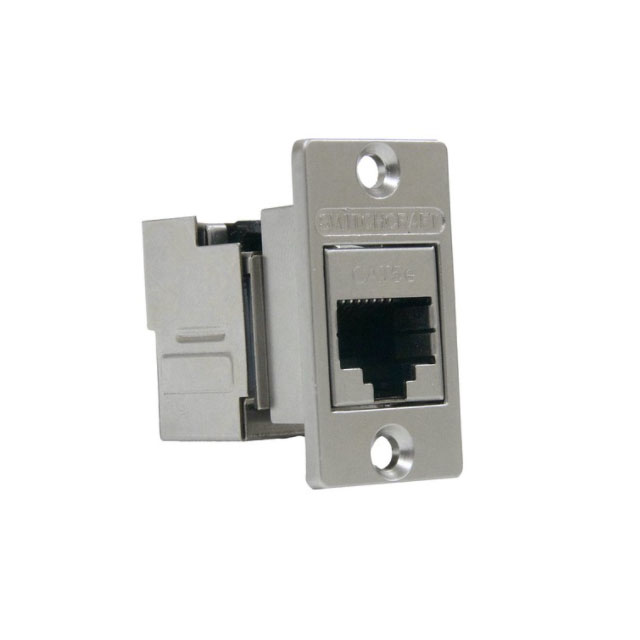

NHRJ45D5ESIDC

产品分类: 模块化连接器 - 插孔
厂牌: SWITCHCRAFT
产品描述: Jack 直线 8p8c (RJ45, Ethernet) 1 面板安装 18.29mm(长度)*43.7mm(高度)
供应商型号: ET-3923589
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 模块化连接器 - 插孔 NHRJ45D5ESIDC

NHRJ45D5ESIDC概述


    产品简介


    本产品是一款RJ45 IDC连接器,适用于CAT 5e和CAT 6电缆,支持屏蔽(Shielded)和非屏蔽(Unshielded)版本。这款连接器主要用于网络通信设备,如路由器、交换机及各类网络终端设备。它通过绝缘交叉对接(IDC)技术实现快速、可靠的连接,并且符合TIA/EIA 568 B.2标准,确保传输性能和稳定性。

    技术参数


    | 参数 | 屏蔽版本 | 非屏蔽版本 |
    |
    | 推荐电缆导线规格 | 22-26 AWG | 22-26 AWG |
    | 连接器长度 | 28.96 mm | 28.7 mm |
    | 连接器宽度 | 5.72 mm | 5.72 mm |
    | 导线剥离长度 | 82 mm | 82 mm |
    | 模块厚度 | 2.36 mm | 2.36 mm |
    | 插针间距(Pin to Pin) | 24.0 mm | 22.4 mm |
    | 额定温度范围 | -40°C 至 +85°C | -40°C 至 +85°C |
    | 环境湿度范围 | 0% 至 95% 无冷凝 | 0% 至 95% 无冷凝 |

    产品特点和优势


    1. 符合标准:该连接器符合TIA/EIA 568 B.2标准,确保高性能的数据传输和网络稳定性。
    2. 快速连接:采用IDC技术,实现快速安装,无需专业工具和焊接。
    3. 屏蔽设计:屏蔽版本提供电磁干扰(EMI)防护,提高信号完整性。
    4. 高可靠性:材料选用锌合金和铜合金,具有良好的机械强度和耐腐蚀性。
    5. RoHS合规:环保设计,满足欧盟RoHS标准要求。

    应用案例和使用建议


    应用案例:该连接器广泛应用于各种网络设备中,例如企业级路由器、交换机以及智能家居系统中的网络接口。
    使用建议:
    1. 在安装过程中,确保电缆导线剥皮长度一致,以保证良好的电气接触。
    2. 对于屏蔽版本,将屏蔽层和排水线牢固固定到屏蔽条上,以增强EMI防护效果。
    3. 使用正确的压接工具进行安装,确保压接质量。

    兼容性和支持


    该连接器与常见的CAT 5e和CAT 6电缆兼容,适用于各类网络设备。制造商提供详细的安装说明和保修服务,保障用户的使用体验和产品质量。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 重新剥皮并确保电缆导线完全插入连接器 |
    | 连接不稳定 | 确认安装过程中是否有松动现象 |
    | 信号干扰 | 检查屏蔽层是否正确安装和固定 |

    总结和推荐


    总体而言,这款RJ45 IDC连接器凭借其优异的技术性能、可靠的设计和广泛的应用场景,成为网络通信领域的理想选择。我们强烈推荐用户在涉及高速数据传输和高可靠性需求的应用场景中使用此产品。无论是家庭还是企业网络建设,都能充分发挥其优势。

NHRJ45D5ESIDC参数

参数
类型 Jack
防护等级 -
朝向 直线
端口数 1
针脚数 8p8c (RJ45, Ethernet)
长*宽*高 18.29mm(长度)*43.7mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装
