L712RAS

产品分类: 套管 - 电源连接器
厂牌: SWITCHCRAFT
产品描述: Switchcraft DC插座 直流插座 5.0A, 30.0 v, 面板安装, 2.5mm引脚
供应商型号: 502-L712RAS
供应商: Mouser
标准整包数: 1
SWITCHCRAFT 套管 - 电源连接器 L712RAS

L712RAS概述


    产品简介

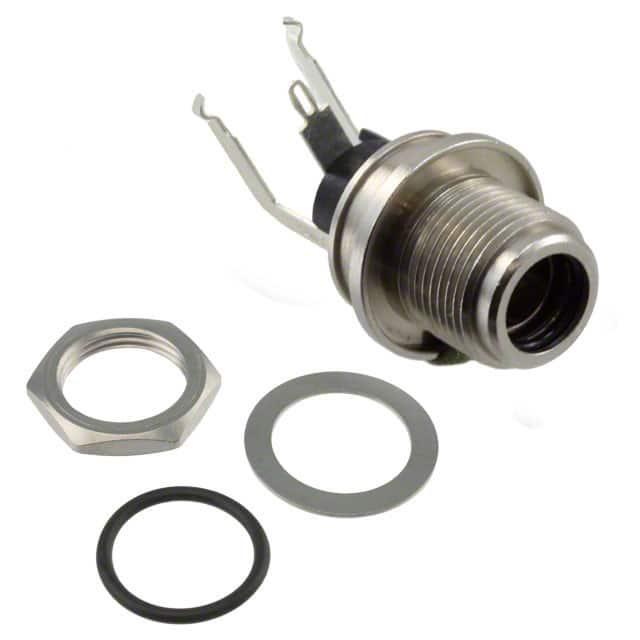

    本产品为密封式电源插孔(Sealed Power Jacks),适用于右角型印刷电路板安装。产品型号包括L712RAS和L722RAS,主要功能是为各类电子设备提供稳定可靠的电源接口连接。该类元器件广泛应用于通讯设备、医疗仪器、工业控制设备以及便携式电子设备等领域。

    技术参数


    以下是从技术手册中提取的技术规格和性能参数:
    | 参数 | 描述 |

    | 中心针/插座尺寸 | 0.090英寸 (2.29毫米) |
    | 最大面板厚度 | 0.330英寸 (8.38毫米) |
    | 中心针外径 | 0.130英寸 ± 0.002 (3.30毫米) |
    | 中心针内径 | 0.220英寸 ± 0.002 (5.59毫米) |
    | 配合插头 | 761KS12, 761KS15, 761KS17 |
    | 插头直径 | 0.140英寸 (3.56毫米) |
    | 接触电阻 | ≤10mΩ |
    | 工作温度范围 | -40°C至+85°C |
    | 插拔寿命 | ≥5000次 |

    产品特点和优势


    - 高可靠性:采用铜合金材料及镍/银镀层,确保良好的导电性和耐腐蚀性。
    - 防尘防水:具有密封设计,可有效防止灰尘和水进入,适用于恶劣环境。
    - 易于安装:自动化插入工艺适用,提高生产效率。
    - RoHS合规:符合RoHS标准,绿色环保。

    应用案例和使用建议


    本产品常用于医疗设备、工业控制器和便携式电子产品中,确保电源连接的安全性和稳定性。建议在组装过程中避免使用冲击式工具紧固安装螺母,以防止损坏内部组件。另外,在插拔频繁的应用场合下,定期检查并清洁插孔可以延长其使用寿命。

    兼容性和支持


    该产品可与特定型号的插头配合使用,确保最佳匹配效果。制造商提供详细的安装指南和技术支持服务,以帮助客户解决安装过程中的各种问题。

    常见问题与解决方案


    - 问题:插头无法完全插入插孔。
    - 解决方法:检查插头和插孔是否清洁无阻,确认所用插头型号正确。
    - 问题:接触不良导致设备故障。
    - 解决方法:重新安装并确保螺母拧紧到推荐扭矩值,使用适当工具手动紧固。

    总结和推荐


    总体而言,这款密封式电源插孔凭借其高可靠性和广泛应用领域的适用性,在市场上具备较强的竞争力。对于需要在苛刻环境下保持稳定电源连接的应用场合,推荐选用此产品。正确的安装和维护方式将有助于充分发挥其优良性能,满足多样化的应用需求。

L712RAS参数

参数
长*宽*高 26.3mm(长度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

L712RAS厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

L712RAS数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 电源连接器 SWITCHCRAFT L712RAS L712RAS数据手册

L712RAS封装设计

查看详情并下载
Symbol
Footprint
3D Model
