3501FRX

产品分类: 套管 - 音频连接器
厂牌: SWITCHCRAFT
产品描述: Conn RCA F 2 POS Solder ST Panel Mount 2 Terminal 1 Port
供应商型号: ET-1298195
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 套管 - 音频连接器 3501FRX

3501FRX概述


    产品简介


    本技术手册介绍的是Switchcraft Inc.生产的3501FRX C型RCA插座(Phono Jack)。作为一款广泛应用于音频设备和其他电子系统的标准RCA接口,这款插座主要用于传输音频信号。其主要功能是作为信号传输的端口,确保信号的高效和稳定传输。应用领域涵盖家庭音响系统、专业录音棚、音频播放器等场合。

    技术参数


    - 型号: 3501FRX C
    - 插针尺寸: 0.33英寸(0.84毫米)
    - 套筒厚度: 0.06英寸(1.52毫米)
    - 中心针直径: 0.086英寸(2.18毫米)
    - 套筒直径: 0.53英寸(13.4毫米)
    - 外部直径: 0.62英寸(15.6毫米)
    - 螺纹规格: 3/8-32 UNEF-2A
    - 接线方式: 螺丝端子
    - 材料:
    - 外壳:铜合金,镍镀层
    - 绝缘体:热塑性塑料
    - 中心针:铜合金,亚光锡镀层
    - 套筒端子:铜合金,锡镀层
    - 平垫圈:钢,镍镀层
    - 六角螺母:铜合金,镍镀层
    - RoHS合规: 是

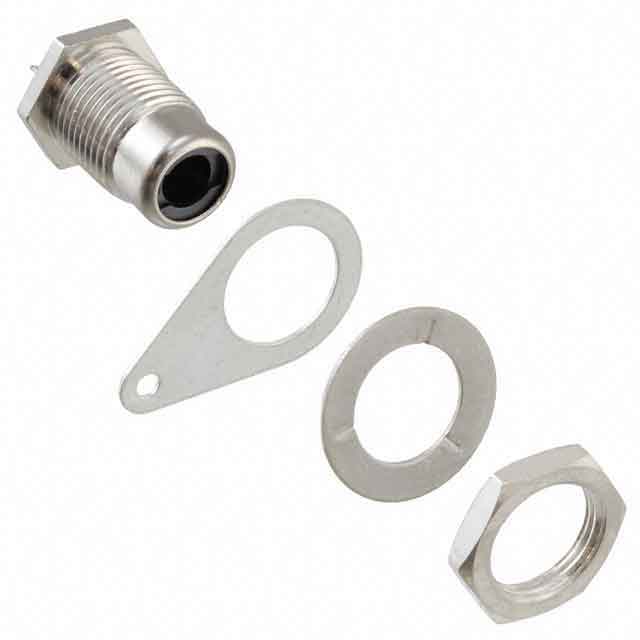

    - 装配说明:
    - 套筒端子、平垫圈和六角螺母未组装
    - 适用范围: 适用于标准1/8英寸RCA插头

    产品特点和优势


    这款3501FRX C型RCA插座采用高品质铜合金及镍镀层材料,确保长期使用下的稳定性和可靠性。同时,它具有良好的电气性能和抗干扰能力,可以确保稳定的信号传输。此外,该产品经过严格的质量控制,符合RoHS标准,为环保做出贡献。其灵活的接线方式(螺丝端子)和标准化的螺纹规格,使得安装过程更加简便,且便于后期维护。

    应用案例和使用建议


    应用案例
    该RCA插座常用于音频播放设备、家庭音响系统、专业录音棚以及其他需要传输模拟音频信号的场合。例如,在一台高端的家庭影院系统中,用户可以将3501FRX C型RCA插座安装在设备的后面板上,用于连接各种音频设备,从而确保高质量的音质输出。
    使用建议
    在安装过程中,建议先检查所有组件是否齐全,尤其是套筒端子、平垫圈和六角螺母是否正确包装。在拧紧六角螺母时,应注意不要过度用力,以免损坏插座或引起短路。在实际使用中,若遇到接触不良或信号失真等问题,可以通过检查连接线是否稳固以及重新拧紧六角螺母来解决。

    兼容性和支持


    这款3501FRX C型RCA插座设计标准,易于与其他标准RCA插头配合使用。Switchcraft Inc.提供了详尽的技术支持文档,以帮助用户更好地理解和使用该产品。此外,公司还提供相关的售后服务和技术咨询,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查连接线是否接触良好,重新拧紧六角螺母 |
    | 插座松动 | 确认六角螺母是否拧紧至规定扭矩 |
    | 信号失真 | 检查接触点是否有污垢,清洁接触面 |

    总结和推荐


    综上所述,Switchcraft Inc.生产的3501FRX C型RCA插座凭借其优良的材料选择、稳定的电气性能以及简易的安装方式,使其成为音频传输领域的理想选择。鉴于其广泛的适用性和较高的性价比,我们强烈推荐此款RCA插座用于各类音频设备的信号传输。无论是家用音响还是专业录音棚,这款产品都能提供可靠且高效的信号传输解决方案。

3501FRX参数

参数
长*宽*高 22.63mm(长度)*15.88mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

3501FRX厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

3501FRX数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 音频连接器 SWITCHCRAFT 3501FRX 3501FRX数据手册

3501FRX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2292 ¥ 35.7365
10+ $ 2.6923 ¥ 22.75
100+ $ 2.599 ¥ 21.9613
库存: 657
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.73
