L12A

产品分类: 套管 - 音频连接器
厂牌: SWITCHCRAFT
产品描述: Conn 1/4\" Phone Jack F 2 POS Solder Lug ST Panel Mount 2 Terminal 1 Port
供应商型号: ET-1304124
供应商: 海外现货
标准整包数: 1

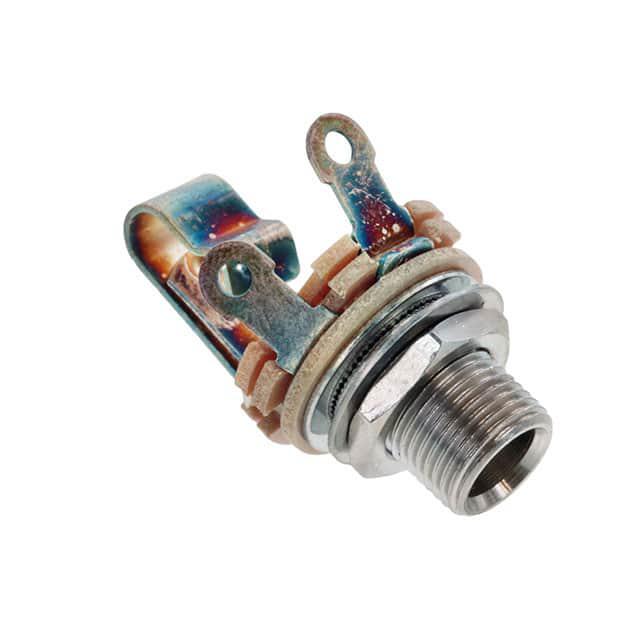

SWITCHCRAFT 套管 - 音频连接器 L12A

L12A概述

    电子元器件产品技术手册解析

    产品简介


    本产品是一款精密设计的电气连接件,主要应用于电信、网络通信及各种电子设备中。它包含多个关键部件,如铜合金弹簧、镍镀钢金属垫圈、热锡涂层黄铜套管终端和酚醛绝缘垫圈。这些部件共同构成了一个高效且可靠的电气连接系统,适用于需要高可靠性的应用场景。

    技术参数


    根据提供的技术手册内容,产品的关键尺寸和技术规格如下:
    - 角度:30°(参见“图纸”)
    - 长度和直径:
    - 0.75英寸(标准值)
    - 1.015英寸(参考值)
    - 1.05英寸(最大值)
    - 0.375英寸(标准值)
    - 0.25英寸(标准值)
    - 0.56英寸(最大值)
    - 0.375英寸(+0.020至-0.000英寸范围)
    - 安装孔:3/8-32 UNEF-2A螺纹
    - 材料:
    - 套管终端:热锡涂层黄铜
    - 绝缘垫圈:酚醛
    - 金属垫圈:镍镀钢
    - 弹簧:铜合金,银镀层
    - 螺母:镍镀黄铜
    - 尺寸精度:所有直径同心度公差为0.005英寸

    产品特点和优势


    本产品具备以下显著特点和优势:
    - 高可靠性:通过铜合金银镀层弹簧和镍镀层金属垫圈提供稳定的电气连接。
    - 精确制造:所有关键尺寸和位置精度均达到高精度要求。
    - 环保设计:产品符合RoHS标准,适合对环保有严格要求的应用场合。
    - 易于安装:采用标准螺纹安装孔,便于安装和拆卸。

    应用案例和使用建议


    根据手册内容,该产品广泛应用于电信、网络通信及电子设备中。例如,在电信基础设施中,可以用于连接各类电缆和接口,确保信号传输的稳定性和可靠性。在具体使用时,建议注意以下几点:
    - 在安装过程中,务必确保各部件正确对齐,避免尺寸误差导致接触不良。
    - 定期检查产品状态,确保其长期运行的稳定性。
    - 在复杂环境中使用时,可考虑添加防护措施以延长使用寿命。

    兼容性和支持


    本产品设计与通用硬件相兼容,易于与现有设备集成。制造商提供了详尽的技术文档和支持服务,帮助客户解决安装和使用过程中可能遇到的问题。此外,还提供了一系列配件,如未组装的硬件,方便客户进行安装和维护。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    - 问题1:产品安装后信号传输不稳定。
    - 解决方法:检查各部件是否正确对齐,特别是弹簧和金属垫圈的位置。重新安装并确认所有紧固件均已正确拧紧。
    - 问题2:产品使用一段时间后出现松动现象。
    - 解决方法:定期检查所有紧固件的紧固情况,必要时更换磨损的部件。保持清洁,避免灰尘和杂质进入连接部位。

    总结和推荐


    综上所述,该电子元器件产品在电信和网络通信等领域具有广泛的应用前景。其高可靠性和精确制造使得它成为许多关键应用的理想选择。同时,全面的技术支持和完善的售后服务体系进一步提升了其市场竞争力。总体来看,该产品值得推荐给需要高可靠性的应用场景。
    以上是对该电子元器件产品技术手册的全面解析,希望能为您的选购和使用提供有价值的参考。

L12A参数

参数
长*宽*高 19.05mm(长度)*32.41mm(高度)
安装方式 通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

L12A厂商介绍

Switchcraft 是工业和专业音频连接器、电缆组件、跳线、插孔、插头、插孔区和开关的制造商。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Switchcraft 相关型号,如 101、760K、EAC309X、L712A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

L12A数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 音频连接器 SWITCHCRAFT L12A L12A数据手册

L12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2388 ¥ 69.6177
10+ $ 6.0164 ¥ 50.8387
25+ $ 5.5454 ¥ 46.8589
50+ $ 5.1221 ¥ 43.2813
100+ $ 4.7298 ¥ 39.9672
300+ $ 4.2909 ¥ 36.2583
500+ $ 4.1012 ¥ 34.6554
1000+ $ 4.0985 ¥ 34.632
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 69.61
