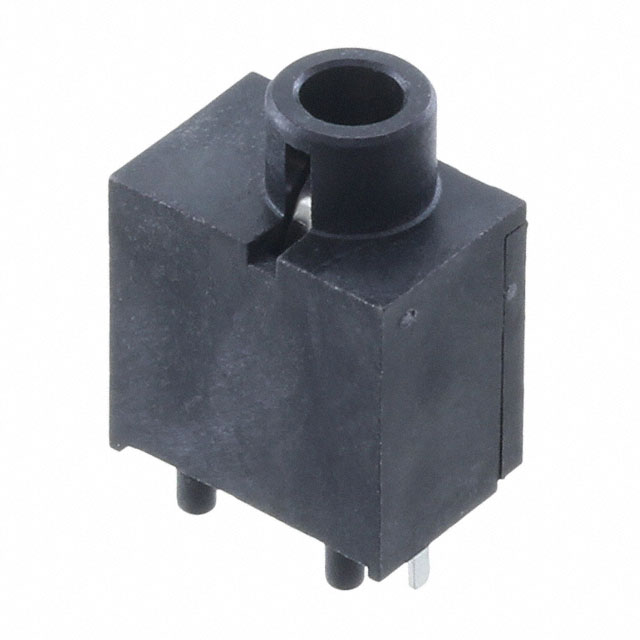

0472570001

产品分类: 套管 - 音频连接器
厂牌: MOLEX
产品描述: Conn Phone Jack F 4 POS Solder RA Thru-Hole 4 Terminal 1 Port Tube
供应商型号: WM17366-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 套管 - 音频连接器 0472570001

0472570001概述


    产品简介


    本篇技术手册涵盖的是Molex公司的47257-0001型3.50mm立体声耳机插孔,带开关,配备4个电路。这种音频/ phono插孔是一种用于线缆到板连接的应用场合。它属于I/O连接器系列,适用于多种音频设备,如手机、平板电脑、耳机等。由于其独特的设计,这种插孔不仅支持立体声音频传输,还可以作为开关来控制音频信号的通断。

    技术参数


    - 物理特性:
    - 触点数量(已加载):4
    - 触点数量(最大):4
    - 颜色:黑色
    - 材料及电镀:接触面金电镀,端接面锡电镀
    - 推荐PCB厚度:1.60毫米
    - 操作温度范围:-40°C至+85°C
    - 端接接口:穿孔式
    - 电气特性:
    - 最大电流:1A
    - 最大电压:12V DC
    - 锡焊工艺数据:最大过程温度260°C,持续时间5秒

    产品特点和优势


    47257-0001型插孔具有以下几点显著优势:
    - 可靠性高:采用金电镀工艺,确保长期使用的稳定性和低接触电阻。
    - 温度适应性强:可在极端温度条件下(-40°C至+85°C)正常工作。
    - 结构紧凑:适合在空间受限的设计中使用,右角焊接脚便于安装。
    - 耐用性好:最大循环次数为1次,适用于反复插入拔出的环境。

    应用案例和使用建议


    该插孔广泛应用于需要连接小型音频设备的场景,如智能手机和平板电脑等。建议在实际使用过程中注意:
    - 确保插孔与电缆之间良好的接地,以避免信号干扰。
    - 在焊接时应严格遵循推荐的温度和时间,以保证最佳焊接效果。

    兼容性和支持


    该产品与其他标准尺寸为3.5mm的音频设备相兼容。Molex公司提供了详尽的技术支持,如有任何非产品合规相关的问题,可直接访问“联系我们”部分获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时触点过热 | 调整焊接温度或增加散热措施 |
    | 连接不稳定 | 检查焊接是否牢固,必要时重新焊接 |

    总结和推荐


    47257-0001型3.50mm立体声耳机插孔以其优良的设计和卓越的性能,在各类电子设备中有着广泛的应用前景。特别适用于需要高度可靠性的场合。综上所述,强烈推荐此款产品给寻求高性能音频连接解决方案的专业人士和制造商。

0472570001参数

参数
长*宽*高 12.3mm(长度)*8.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘,管装
