首页  >  产品百科  >  EHRJ45P5ESIDC

EHRJ45P5ESIDC

产品分类: 模块化连接器 - 插孔
厂牌: SWITCHCRAFT
产品描述: Jack 90度 8p8c (RJ45, Ethernet) 1 面板安装 26mm(长度)
供应商型号: EHRJ45P5ESIDC
供应商: Master
标准整包数: 5

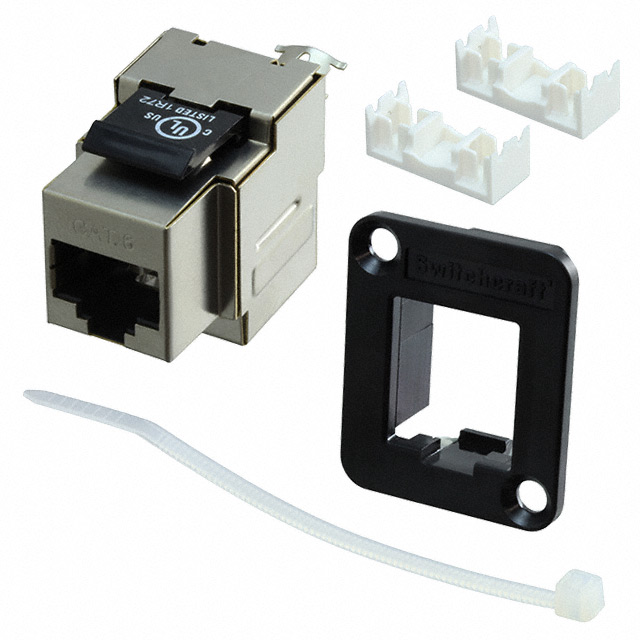

SWITCHCRAFT 模块化连接器 - 插孔 EHRJ45P5ESIDC

EHRJ45P5ESIDC概述

    # 电子元器件技术手册解析:RJ45 IDC Connector

    产品简介


    基本信息
    本文讨论的产品为RJ45 IDC(Insulation Displacement Contact)连接器系列,包括屏蔽(Shielded)和非屏蔽(Unshielded)两种版本,符合TIA/EIA 568 B.2标准。这些连接器设计用于以太网电缆的快速端接,广泛应用于网络设备、工业自动化和电信领域。
    主要功能
    RJ45 IDC连接器的核心功能是通过绝缘位移技术将电缆导体直接插入连接器内,无需剥线,实现高效快速的安装。它支持Cat 5e和Cat 6规格,支持双绞线技术,保证高传输速率和低信号损耗。
    应用领域
    - 网络基础设施(如交换机、路由器)
    - 工业控制与通信系统
    - 家庭及企业布线系统
    - 高频信号传输应用

    技术参数


    | 参数名称 | 屏蔽版本 | 非屏蔽版本 |
    |
    | 接口规格 | RJ45 | RJ45 |
    | 标准 | TIA/EIA 568 B.2 | TIA/EIA 568 B.2 |
    | 导线规格 | 22-26 AWG | 22-26 AWG |
    | 接触材料 | 铜合金,金镀层 | 铜合金,金镀层 |
    | 温度范围 | -40°C ~ +85°C | -40°C ~ +85°C |
    | 工作电压 | ≤150V AC | ≤150V AC |
    | 绝缘电阻 | ≥100MΩ | ≥100MΩ |
    | 插拔寿命 | ≥750次 | ≥750次 |

    产品特点和优势


    1. 快速安装:利用绝缘位移技术,无需剥线即可完成电缆连接,大幅提高安装效率。
    2. 高性能:满足Cat 5e和Cat 6标准,支持千兆以太网应用。
    3. 屏蔽与非屏蔽选项:可根据应用场景选择屏蔽或非屏蔽版本,提供更好的EMI防护。
    4. 兼容性强:适配多种电缆规格和连接器设计,通用性高。
    5. RoHS合规:符合环保标准,适合全球市场。

    应用案例和使用建议


    典型应用场景
    - 工厂自动化中的工业交换机连接
    - 大型数据中心的布线工程
    - 家庭或办公室内的高速互联网接入
    使用建议
    1. 在安装屏蔽版本时,确保接地连接良好,将屏蔽层牢固固定在屏蔽条上。
    2. 电缆的剥线长度需严格控制,避免过长或过短。
    3. 使用专业工具(如Krone/110打线工具)进行端接操作,确保接触可靠。

    兼容性和支持


    兼容性
    RJ45 IDC连接器可与各种标准RJ45模块兼容,适用于不同的面板切割方案和电缆类型。此外,它与主流网络设备的兼容性经过验证,可无缝集成到现有系统中。
    支持和服务
    Switchcraft公司提供详细的技术文档和安装指南,并承诺产品质量的全面保障。对于售后问题,用户可通过官方网站或技术支持热线获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后接触不良 | 检查电缆剥线长度,重新安装 |
    | 屏蔽效果不佳 | 确保屏蔽层正确连接至屏蔽条并固定 |
    | 插入时阻力过大 | 检查电缆导线是否过度弯折 |

    总结和推荐


    产品综合评估
    RJ45 IDC连接器以其高效安装、高性能传输和多样化选择,成为网络布线的理想解决方案。无论是屏蔽还是非屏蔽版本,均表现出色,尤其适合需要高可靠性的工业和商业场景。
    是否推荐使用
    强烈推荐。凭借其卓越的技术性能、广泛的适用性和良好的兼容性,RJ45 IDC连接器是各类网络布线项目的优选产品。无论是在大规模数据中心还是家庭网络部署中,都能发挥出色的表现。

EHRJ45P5ESIDC参数

参数
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 90度
长*宽*高 26mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

EHRJ45P5ESIDC厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

EHRJ45P5ESIDC数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 模块化连接器 - 插孔 SWITCHCRAFT EHRJ45P5ESIDC EHRJ45P5ESIDC数据手册

EHRJ45P5ESIDC封装设计

查看详情并下载
Symbol
Footprint
3D Model
