PAT1220-C-6DB-T5

产品分类: RF衰减器
厂牌: SUSUMU
产品描述: 6dB 100mW 0MHz 10GHz 50Ω ±0.3dB 0805 2mm*1.25mm*400μm
供应商型号: 754-PAT1220C-6DBT5
供应商: Mouser
标准整包数: 1

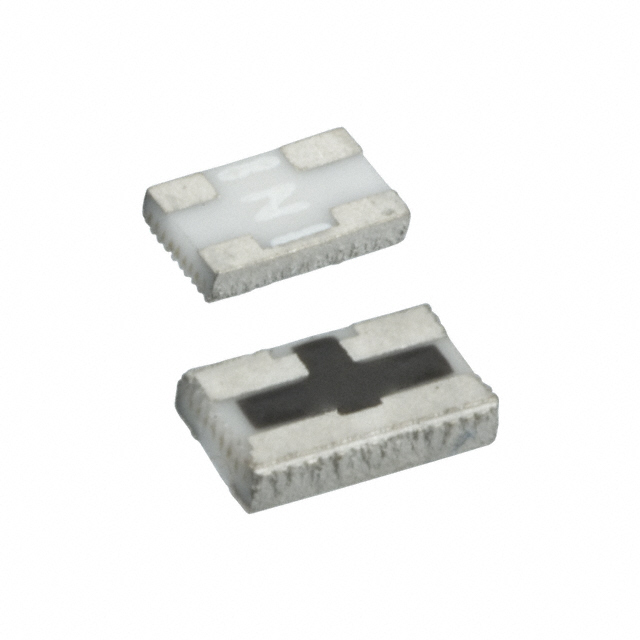

SUSUMU RF衰减器 PAT1220-C-6DB-T5

PAT1220-C-6DB-T5概述

    电子元器件产品技术手册:PAT系列高精度芯片衰减器

    产品简介


    PAT系列高精度芯片衰减器是一款专为高频表面贴装设计的高性能产品。它采用了集成三个精密电阻的设计,可实现精准的信号衰减。此系列适用于多种电子设备,包括手机基站、无线通信模块及宽带测量仪器等。通过采用微型封装,PAT系列产品能够满足现代电子设备的小型化需求,从而提高整体系统的可靠性和效率。

    技术参数


    - 衰减量:0至16 dB,按1 dB步进。
    - 阻抗:50 Ω (C) 或 75 Ω (D)。
    - 电压驻波比(VSWR):小于等于1.3(在直流至10 GHz范围内)。
    - 频率范围:直流至10 GHz。
    - 额定功率:最高100 mW。
    - 工作温度范围:-55°C至+125°C。
    - 包装数量:
    - Tape (T10/T1/T2/T5)
    - Bulk (100pcs/Bag, 1000pcs/reel, 2000pcs/reel, 5000pcs/reel)

    产品特点和优势


    - 高精度衰减:通过集成三个精密电阻,PAT系列可以实现精确的信号衰减,确保在各种应用中的稳定表现。
    - 小型化设计:从0402到1612等多种尺寸可供选择,有助于缩小电路板面积,简化电路设计。
    - 低寄生效应:由于集成度高,寄生电容和电感被最小化,保证了信号传输的质量。
    - 可靠性:集成设计减少了对外部连接的需求,提高了系统的长期可靠性。

    应用案例和使用建议


    - 应用案例:
    - 在手机基站中用于调节信号强度。
    - 作为无线通信模块的一部分,以优化无线信号传输。
    - 用于宽带测量仪器,确保精确的信号测量。

    - 使用建议:
    - 确保电路设计时考虑适当的散热措施,特别是在高温环境下使用。
    - 遵循推荐的焊接脚印,以获得最佳的焊接效果。
    - 定期进行性能测试,确保长期稳定的运行。

    兼容性和支持


    - 兼容性:PAT系列产品适用于大多数标准焊盘设计,并且可以与其他常见的电子元器件和设备无缝配合使用。
    - 支持:厂商提供详细的技术支持文档和技术服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - 问题1:衰减量不准确。
    - 解决办法:检查电路设计是否符合规范,确认焊接质量,并检查是否有外部干扰源。

    - 问题2:温升过高。
    - 解决办法:优化电路布局,确保良好的热传导和散热设计,必要时增加散热片。

    - 问题3:产品损坏。
    - 解决办法:检查安装过程是否符合规范,避免静电放电导致的损坏。如有需要,请联系技术支持。

    总结和推荐


    PAT系列高精度芯片衰减器凭借其高精度、小型化和高可靠性等优势,在多种高频电子应用中表现出色。无论是作为手机基站的核心组件,还是无线通信模块的重要部分,它都能发挥关键作用。综上所述,强烈推荐在高频电子设备设计中使用PAT系列衰减器。

PAT1220-C-6DB-T5参数

参数
阻抗 50Ω
额定功率 100mW
典型衰减 6dB
衰减容差 ±0.3dB
最大工作频率 10GHz
最小工作频率 0MHz
长*宽*高 2mm*1.25mm*400μm
通用封装 0805
零件状态 在售
包装方式 卷带包装

PAT1220-C-6DB-T5厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

PAT1220-C-6DB-T5数据手册

厂牌 PDF简要描述 下载
SUSUMU RF衰减器 SUSUMU PAT1220-C-6DB-T5 PAT1220-C-6DB-T5数据手册

PAT1220-C-6DB-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.368 ¥ 3.3584
10+ $ 0.3128 ¥ 2.8547
25+ $ 0.2956 ¥ 2.6972
100+ $ 0.2703 ¥ 2.4663
250+ $ 0.2332 ¥ 2.1281
1000+ $ 0.2117 ¥ 1.9318
2500+ $ 0.1825 ¥ 1.6657
5000+ $ 0.1825 ¥ 1.6657
10000+ $ 0.1607 ¥ 1.4661
20000+ $ 0.1481 ¥ 1.3511
库存: 10737
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.35
