XTNI12W

产品分类: 光纤收发器
厂牌: SUNLED
产品描述: 940nm 通孔安装
供应商型号: NA-XTNI12W
供应商: 海外现货
标准整包数: 1000
SUNLED 光纤收发器 XTNI12W

XTNI12W概述

    XTNI12W 红外发光二极管技术手册

    产品简介

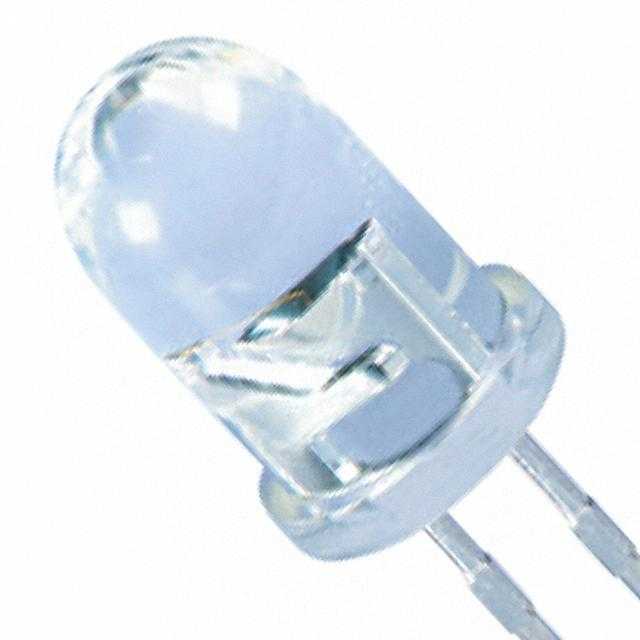

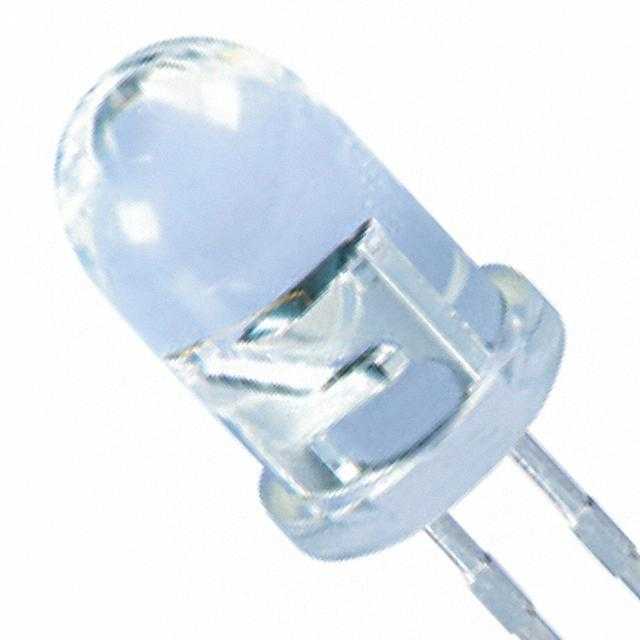

    XTNI12W 是一款采用径向/通孔封装的红外发光二极管(IR LED),特别适用于需要可靠且稳健性能的应用场合。它由砷化镓(GaAs)材料制成,具有低功耗和广泛的工作温度范围,适用于多种电子设备和系统。

    技术参数


    - 封装类型:径向/通孔封装(T-1 3/4, 5mm)
    - 反向电压(VR):5V
    - 正向电流(IF):最大50mA
    - 峰值正向电流(iFS):1200mA(1/100占空比,10μs脉冲宽度)
    - 功率消耗(PD):90mW
    - 工作温度范围(TA):-40°C 至 +85°C
    - 存储温度范围(Tstg):-40°C 至 +85°C
    - 发射波长峰值(λP):典型值为940nm
    - 光谱线半宽(△λ):典型值为50nm
    - 正向电压(VF):典型值为1.2V,最大值为1.6V
    - 反向电流(IR):最大值为10μA
    - 辐射强度(Po):典型值为29mW/sr(20mA时)

    产品特点和优势


    - 可靠性和稳健性:XTNI12W 在各种极端环境下表现出色,能够长时间稳定工作。
    - 低功耗:由于低正向电压和电流,减少了能源消耗,适合电池供电设备。
    - RoHS合规:环保设计符合欧盟RoHS标准,减少对环境的影响。
    - 兼容性强:可使用贴带包装,方便自动装配生产线。

    应用案例和使用建议


    XTNI12W 主要应用于安防监控、工业自动化、遥控器等领域。例如,在安防摄像头中,它可以作为传感器的一部分,提供可靠的红外信号传输。为了充分发挥其性能,建议在组装过程中保持适宜的相对湿度(40%-60%),以减少静电累积。

    兼容性和支持


    XTNI12W 与其他电子元件和设备兼容良好,适配标准接口。SunLED 提供全面的技术支持和售后保障,用户可以访问官方网站获取更多技术支持文档和资源。

    常见问题与解决方案


    - 问题:如何避免反向电压损坏?
    - 解决方案:确保电路设计合理,防止电压反向流动。可以添加齐纳二极管或其他保护电路来增加额外的防护。

    - 问题:如何选择合适的正向电流?
    - 解决方案:根据具体应用场景的需求选择合适的正向电流。如需更高的亮度,可以适当提高电流,但要注意不要超过峰值电流限制。

    总结和推荐


    XTNI12W 红外发光二极管是一款高性能的产品,具备可靠性和高效率的特点,适用于多种应用场景。建议在使用时注意遵守厂商的指导和安全措施,以充分发挥其潜力。总体来说,这款产品是值得推荐的选择。

XTNI12W参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
安装方式 通孔安装
零件状态 在售

XTNI12W厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XTNI12W数据手册

厂牌 PDF简要描述 下载
SUNLED 光纤收发器 SUNLED XTNI12W XTNI12W数据手册

XTNI12W封装设计

查看详情并下载
Symbol
Footprint
3D Model
