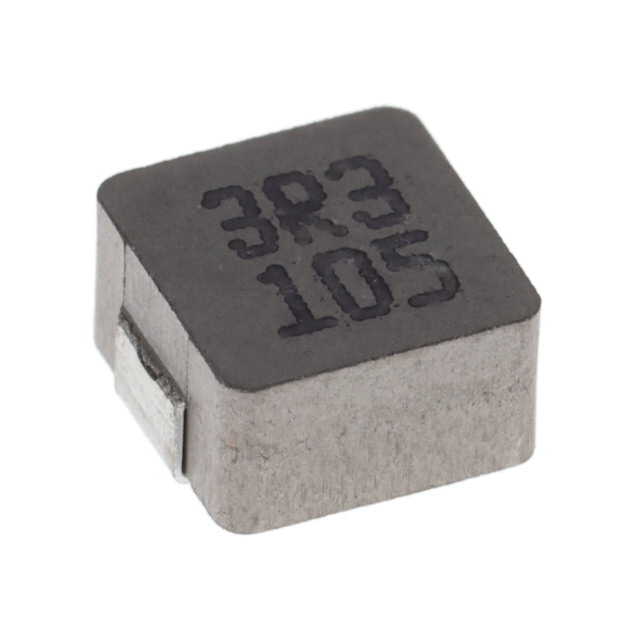

0530CDMCCDS-3R3MC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 8A 5.1A 3.3μH 38mΩ ±20% SMD 标准安装,贴片安装 5.4mm*5.2mm*3mm
供应商型号: 0530CDMCCDS-3R3MC
供应商: 国内现货
标准整包数: 2000
SUMIDA 贴片电感 0530CDMCCDS-3R3MC

0530CDMCCDS-3R3MC概述

    SMD Power Inductor 0530CDMCC/DS 技术手册

    产品简介


    SMD Power Inductor(表面贴装功率电感器)0530CDMCC/DS 是一种适用于多种高性能应用的金属化合物模塑型电感器。它具有磁屏蔽功能、低可闻噪声等特点,特别适合用于大电流应用场合。该产品广泛应用于笔记本电脑、超极本、平板电脑、液晶显示器、服务器等领域,以及高电流、电源管理设备中的POL转换器和分布式电源系统。

    技术参数


    - 尺寸:长×宽×高为 5.7mm×5.4mm×3.0mm(最大)
    - 重量:0.43克(参考值)
    - 操作温度范围:-55°C 至 +125°C(包括线圈自温升)
    - 存储温度范围:-55°C 至 +125°C
    - 回流焊温度:峰值 260°C
    - 电气特性:
    - 电感范围:0.10µH 至 10µH
    - 最大直流电阻(DCR):3.6mΩ 至 125mΩ
    - 饱和电流:3.3A 至 24.5A
    - 温度上升电流:2.8A 至 21A
    - 包装:2000个/盘
    - 符合标准:RoHS 标准,无卤素
    - 湿度敏感等级:1级

    产品特点和优势


    SMD Power Inductor 0530CDMCC/DS 在同类产品中表现出色,主要优势包括:
    - 金属化合物模塑型构造:确保更高的机械强度和稳定性。
    - 磁屏蔽设计:有效降低电磁干扰,提高信号完整性。
    - 低可闻噪声:显著减少电感器在大电流下的噪音,适合需要静音运行的应用。
    - 适合大电流:饱和电流高达 24.5A,适用于要求高的电流承载能力的应用。
    - RoHS 标准及无卤素:环保材料,满足现代电子产品的环保需求。

    应用案例和使用建议


    该产品广泛应用于多个领域,例如:
    - 笔记本电脑、超极本和平板电脑:这些设备对空间和散热要求较高,SMD Power Inductor 可以提供紧凑且高效的电源管理方案。
    - LCD 显示器:通过稳定电源电压,改善图像显示质量。
    - 服务器和分布式电源系统:高电流承载能力和优良的电气特性,保证设备高效稳定的运行。
    建议用户在选择和安装时注意以下几点:
    - 确保 PCB 设计符合标准,提供良好的散热途径。
    - 考虑电源输入和输出的纹波要求,选择合适的电感值。
    - 注意焊接条件,避免超过 260°C 的峰值温度。

    兼容性和支持


    SMD Power Inductor 0530CDMCC/DS 与大多数标准 SMT 生产线兼容。Sumida 提供详尽的技术支持和客户服务,包括销售办事处分布于全球,可访问网站了解详细信息和联系信息。全球销售网络包括香港、上海、深圳、台北、美国、日本、韩国、新加坡、德国等多个城市。

    常见问题与解决方案


    1. 问:如何处理焊接过程中的问题?
    - 答:建议使用指定的回流焊条件(170±10°C,60~120秒),并在高温区不超过260°C的峰值温度。如果发现焊接不良,检查焊接参数是否正确,或者尝试重新进行焊接。

    2. 问:在大电流应用中如何避免饱和?
    - 答:应根据具体电流需求选择合适规格的电感器。例如,在高电流环境下,可以选择饱和电流较高的型号(如 100MC,饱和电流为 24.5A)。

    总结和推荐


    综上所述,SMD Power Inductor 0530CDMCC/DS 在技术参数、可靠性、适用范围等方面均表现优异。无论是笔记本电脑、服务器还是其他电子设备中的电源管理,该产品都能提供卓越的性能。因此,我们强烈推荐这一款高质量的表面贴装功率电感器。
    对于需要高效率、高可靠性的应用,SMD Power Inductor 0530CDMCC/DS 是您不可多得的选择。

0530CDMCCDS-3R3MC参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 38mΩ
额定电流 5.1A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 8A
长*宽*高 5.4mm*5.2mm*3mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0530CDMCCDS-3R3MC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

0530CDMCCDS-3R3MC数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA 0530CDMCCDS-3R3MC 0530CDMCCDS-3R3MC数据手册

0530CDMCCDS-3R3MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
