104CDMCCDS-2R2MC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 21A 15A 2.2μH 7mΩ ±20% 4040 标准安装,贴片安装 11.5mm*10mm*4mm
供应商型号: 104CDMCCDS-2R2MC
供应商: 国内现货
标准整包数: 500

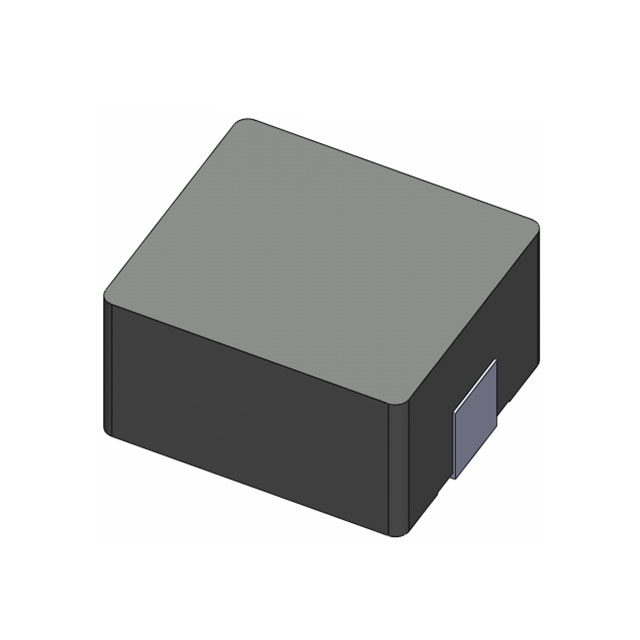

SUMIDA 贴片电感 104CDMCCDS-2R2MC

104CDMCCDS-2R2MC概述

    # SMD Power Inductor 技术手册

    产品简介


    SMD Power Inductor 104CDMCC/DS 是一款高性能表面贴装电感器,采用金属复合材料模制结构设计。该产品具有磁屏蔽、低可听噪声、适合大电流等特点,广泛应用于笔记本电脑、超极本、平板电脑、服务器以及电池供电设备等领域。其尺寸小巧(11.5×10.3×4.0 mm),符合RoHS标准且无卤素,适用于现代化电子设备的电源管理系统。

    技术参数


    以下为该产品的关键性能指标:
    | 参数项 | 规格 |

    | 尺寸 | 11.5 × 10.3 × 4.0 mm(最大) |
    | 额定重量 | 2.2 g(参考值) |
    | 温度范围 | 工作温度:-55℃~+125℃ |
    | 存储温度 | -55℃~+125℃ |
    | 焊接条件 | 峰值温度:260℃ |
    | 电气特性 | 感量范围:0.15 μH 至 470 μH |
    | 直流电阻(DCR) | 0.15 mΩ 至 145 mΩ |
    | 饱和电流(Isat) | 8.5 A 至 66 A |
    | 温升电流(Irms) | 7.5 A 至 3.2 A |

    产品特点和优势


    1. 金属复合材料模制结构:增强抗冲击能力和耐用性。
    2. 磁屏蔽设计:有效减少电磁干扰,适合对电磁兼容性要求高的场合。
    3. 低噪声运行:特别适合音频处理或精密信号传输。
    4. 高效率大电流支持:能够满足功率密集型应用的需求。
    5. 环保合规:RoHS认证和无卤素材料确保产品绿色安全。
    6. 体积小巧:适用于空间受限的设计场景。
    这些特点使得SMD Power Inductor 104CDMCC/DS在现代电子系统中具备显著的技术竞争力。

    应用案例和使用建议


    应用案例
    - 笔记本电脑和超极本的电源管理模块。
    - 平板电脑及LCD显示器中的高效能转换电路。
    - 服务器中的分布式电源系统。
    - 电池驱动的便携式设备。
    使用建议
    1. 选择合适的感量和电流规格:根据具体应用场景挑选适合的型号,例如高功率需求可选感量较大的版本。
    2. 注意散热管理:大电流工作时需合理规划散热措施以避免过热。
    3. 遵循焊接规范:严格按照峰值温度260℃进行回流焊操作,确保焊接质量。

    兼容性和支持


    该产品已实现标准化设计,可与主流PCB布局工具兼容。制造商Sumida提供全面的技术支持,包括销售网络覆盖亚洲、欧洲及北美等多个地区,并提供详细的用户指南和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温升过高 | 改善PCB散热设计,增加通风孔或铜箔面积。 |
    | 噪声干扰 | 检查布局是否符合磁屏蔽设计要求,调整周围元件位置。 |
    | 焊接不良 | 确保回流焊温度曲线正确,避免过焊或虚焊现象。 |

    总结和推荐


    综合评估
    SMD Power Inductor 104CDMCC/DS凭借其先进的设计理念、卓越的性能表现和广泛的适用范围,成为当前市场上极具吸引力的产品之一。尤其在电源管理和高效能电子设备领域,其技术优势尤为突出。
    推荐结论
    强烈推荐此款电感器用于需要高性能、高可靠性以及良好电磁兼容性的电子设备中。无论是工业控制还是消费电子领域,它都将是理想的选择。

104CDMCCDS-2R2MC参数

参数
电感值 2.2μH
饱和电流(LSAT) 21A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 7mΩ
额定电流 15A
Q值 -
测试频率 100KHz
长*宽*高 11.5mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

104CDMCCDS-2R2MC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

104CDMCCDS-2R2MC数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA 104CDMCCDS-2R2MC 104CDMCCDS-2R2MC数据手册

104CDMCCDS-2R2MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
