CDRH6D28NP-101NC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 540mA 100μH 535mΩ ±30% 6D28 标准安装,贴片安装 6.7mm*6.7mm*3mm
供应商型号: CDRH6D28NP-101NC
供应商: 云汉优选
标准整包数: 1500

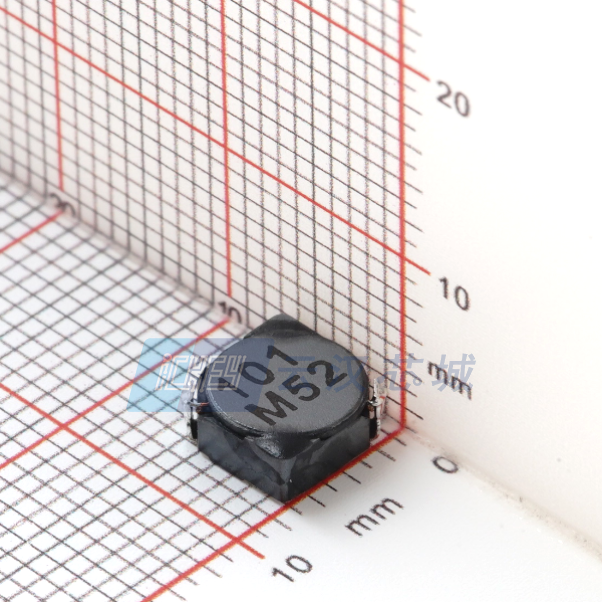

SUMIDA 贴片电感 CDRH6D28NP-101NC

CDRH6D28NP-101NC概述

    CDRH6D28 SMD Power Inductor

    产品简介


    CDRH6D28 是一款表面贴装(SMD)电感器,广泛应用于多种电子设备中。它采用铁氧体鼓芯结构,具有磁屏蔽设计,能够在紧凑的空间内提供出色的电磁干扰(EMI)抑制效果。这款电感器适合用于MP3播放器、PDA、硬盘驱动器(HDD)、数码相机/摄像机(DSC/DVC)以及笔记本电脑等多种消费电子和计算设备中的直流-直流(DC-DC)转换器中。

    技术参数


    - 尺寸:7.0 × 7.0 × 3.0 mm(最大)
    - 重量:0.44 g(参考值)
    - 湿度敏感度等级:1
    - RoHS合规:符合RoHS标准
    - 电气特性:
    - 感应量范围:3.0 μH~6.0 μH 和 7.3 μH~100 μH
    - 直流电阻(D.C.R.):最大24 mΩ 至 最大535 mΩ
    - 额定电流:根据感应量不同,额定电流范围为0.54 A 至 3.0 A
    - 工作环境:
    - 操作温度范围:-40℃ ~ +100℃(含线圈自热升)
    - 存储温度范围:-40℃ ~ +100℃
    - 焊接回流温度:峰值260℃
    - 封装:
    - 载带及卷盘包装
    - 卷盘直径13英寸
    - 每卷1500个

    产品特点和优势


    CDRH6D28 的磁屏蔽设计使其能够有效降低磁场泄露,从而减少对周围电路的电磁干扰。此外,其紧凑的设计使得在空间有限的应用中也能轻松安装。感应量和额定电流范围广泛,能够满足多种不同的需求。其RoHS合规性也符合环保要求,便于在全球范围内使用。

    应用案例和使用建议


    CDRH6D28 适用于多种电子设备中的DC-DC转换器,特别是在电池供电设备中尤为重要。例如,在笔记本电脑中,它能够有效地将电池电压调节到所需的电压水平。为了获得最佳性能,建议在安装时确保焊接条件符合手册中的要求,避免过高的焊接温度导致损坏。

    兼容性和支持


    CDRH6D28 与标准SMT流程兼容,可以轻松集成到现有的生产和装配线中。制造商提供了详细的安装指南和技术支持,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题:焊接后电感器外观有缺陷
    - 解决方案:检查焊接参数是否符合规定的要求,特别是焊接温度和时间。
    - 问题:设备运行中电感器温度异常升高
    - 解决方案:检查系统设计是否合理,确保足够的散热措施,避免长时间超负荷运行。
    - 问题:电感器的感应量不准确
    - 解决方案:确保电感器正确安装,检查焊接质量和环境条件是否符合要求。

    总结和推荐


    CDRH6D28 SMD Power Inductor是一款性能优良、应用广泛的电子元器件。其磁屏蔽设计、广泛的感应量和额定电流范围使其在多种应用中表现出色。总体而言,推荐使用这款电感器以提高系统的整体性能和可靠性。

CDRH6D28NP-101NC参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 535mΩ
额定电流 540mA
Q值 -
测试频率 100KHz
电感值 100μH
长*宽*高 6.7mm*6.7mm*3mm
通用封装 6D28
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

CDRH6D28NP-101NC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

CDRH6D28NP-101NC数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA CDRH6D28NP-101NC CDRH6D28NP-101NC数据手册

CDRH6D28NP-101NC封装设计

查看详情并下载
Symbol
Footprint
3D Model
