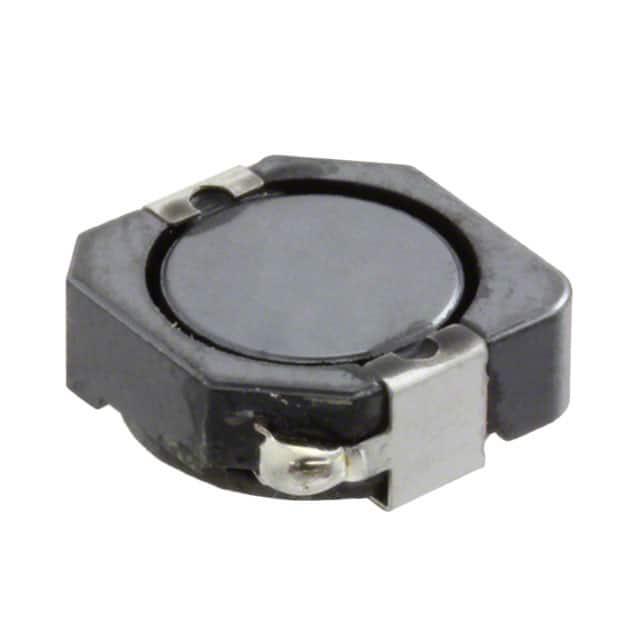

CDRH104RNP-1R5NC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 10A 6.5A 1.5μH 8.1mΩ ±30% SMD 标准安装,贴片安装 10.2mm*10mm*4mm
供应商型号: 308-2167-2-ND
供应商: Digi-Key
标准整包数: 1000
SUMIDA 贴片电感 CDRH104RNP-1R5NC

CDRH104RNP-1R5NC概述

    CDRH104R SMD Power Inductor 技术手册解析

    1. 产品简介


    CDRH104R 是一款表面贴装电感器,由磁鼓核心结构构成。该电感器具有磁屏蔽特性,适用于笔记本电脑、液晶电视、DVD、游戏机、机顶盒、投影仪等多种设备中的直流-直流转换器。这款电感器能够为电源管理提供高效的电能存储和传输能力,特别适合于高频转换场合。

    2. 技术参数


    以下是CDRH104R的主要技术参数和性能指标:
    - 尺寸:最大长度(L)× 宽度(W)× 高度(H)为 10.5 × 10.3 × 4.0 mm
    - 重量:约 1.5 克
    - 额定电流:具体值因不同型号而异,从 0.74 A 到 283 A 不等
    - 温度范围:操作温度范围为 -40°C 至 +100°C,存储温度范围为 -40°C 至 +100°C
    - 电气特性:最大饱和电流(饱和时电感值降低到初始值的 65%)和温度上升电流(即温度上升到 40°C 时的直流电流值)
    - 包装方式:载带包装,每卷 1000 个
    - 无卤素且符合 RoHS 规范

    3. 产品特点和优势


    CDRH104R 的独特功能和优势包括:
    - 磁屏蔽设计:减少电磁干扰,提高设备整体性能
    - 高温适应性:宽泛的工作温度范围,适合恶劣环境的应用
    - 高可靠性:经过严格的耐热测试,确保长期稳定运行
    - 高效能:提供优秀的电感值及饱和电流,适用于多种电子设备中的高频转换场合

    4. 应用案例和使用建议


    CDRH104R 主要应用于笔记本电脑、液晶电视、DVD 等需要高效电能转换的设备中。在使用过程中,可以按照如下建议进行操作:
    - 在设计电路板布局时,应确保电感器与其他敏感元件有足够的距离,以减少相互干扰。
    - 由于该电感器具有较高的饱和电流,适用于大电流环境,因此在选择该元件时应充分考虑实际应用场景中的电流需求。
    - 在焊接过程中,遵循推荐的回流焊条件(170±10°C,60~120秒),并严格控制焊接温度峰值不超过260°C,以避免损坏元件。

    5. 兼容性和支持


    - 兼容性:CDRH1004R 设计上具备良好的兼容性,适合现有的各种制造标准和流程。
    - 技术支持:制造商 Sumida 提供详尽的技术支持和售后服务,确保客户在使用过程中遇到问题能够及时获得帮助。

    6. 常见问题与解决方案


    - 问题一:电感器在焊接过程中出现短路或开路现象。
    - 解决方案:检查焊接工艺,确认是否严格按照推荐的焊接条件进行,包括温度和时间。
    - 问题二:设备在长时间运行后,电感器温度异常升高。
    - 解决方案:在设计电路时充分考虑散热,确保电感器周围有良好的通风条件。此外,也可以通过增加外部散热装置来降低工作温度。

    7. 总结和推荐


    CDRH104R 作为一款高性能表面贴装电感器,不仅具备磁屏蔽和高可靠性,还拥有广泛的温度适应性和优良的电气特性。尤其适合于各种需要高效电能转换的应用场合。总体来看,这款电感器是设计工程师的理想选择,值得在相关项目中广泛推广和应用。

CDRH104RNP-1R5NC参数

参数
电感值 1.5μH
饱和电流(LSAT) 10A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 8.1mΩ
额定电流 6.5A
Q值 -
测试频率 100KHz
长*宽*高 10.2mm*10mm*4mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

CDRH104RNP-1R5NC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。
