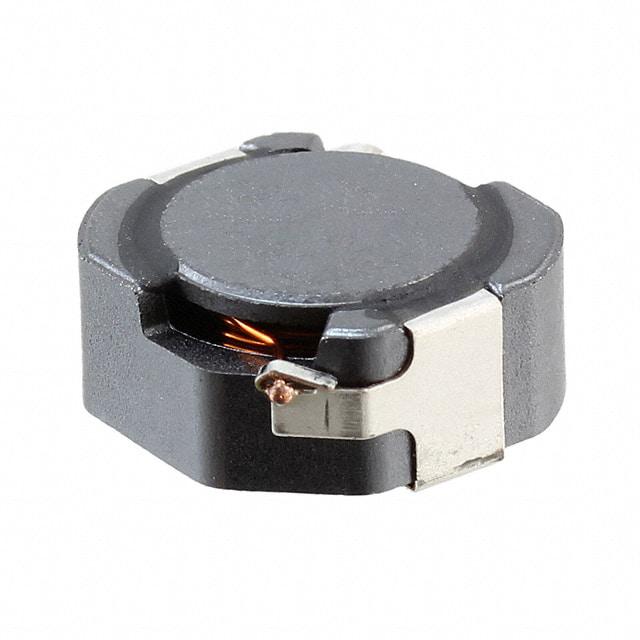

CDR6D28MNNP-7R7NC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 2.85A 2A 7.7μH 76.3mΩ ±25% 标准安装,贴片安装 6.5mm*6.5mm*3mm
供应商型号: 308-1891-2-ND
供应商: Digi-Key
标准整包数: 1500
SUMIDA 贴片电感 CDR6D28MNNP-7R7NC

CDR6D28MNNP-7R7NC概述

    # SMD Power Inductor CDR6D28MN 技术手册解析

    产品简介


    SMD Power Inductor(表面贴装功率电感)系列中的 CDR6D28MN 是一款适用于高效率电源模块的小型化电感器。其主要功能是为电子设备提供高效的储能和电流滤波能力,广泛应用于LCD驱动电路、数字摄像机(DSC/DVC)、笔记本电脑以及其他便携式电子产品中。凭借其磁屏蔽设计,CDR6D28MN 能够有效减少电磁干扰(EMI),提升系统的整体性能。
    产品类型:
    - 类型:表面贴装功率电感器
    主要功能:
    - 储能、电流滤波、降噪
    应用领域:
    - LCD 驱动电路
    - 数字摄像机
    - 笔记本电脑
    - 便携式电子产品

    技术参数


    以下是 CDR6D28MN 的关键技术和性能指标:
    | 参数名称 | 规格值 |

    | 封装尺寸(最大值) | 6.8 × 6.8 × 3.0 mm |
    | 标称电感范围 | 1.5 μH 至 100 μH |
    | 电阻值(典型值) | 0.75 mΩ 至 936.3 mΩ |
    | 饱和电流(典型值) | 0.53 A 至 6.0 A |
    | 温升电流(典型值) | 0.46 A 至 5.0 A |
    | 最大重量 | 0.35 g |
    | 工作温度范围 | -40℃ 至 +105℃ |
    | 存储温度范围 | -40℃ 至 +105℃ |
    | 焊接峰值温度 | 260℃ |

    产品特点和优势


    1. 高效储能与滤波:CDR6D28MN 具备优异的储能能力和电流滤波效果,可显著提升电源模块的转换效率。
    2. 磁屏蔽设计:减少电磁干扰,确保系统运行稳定。
    3. 小型化封装:紧凑的设计使其非常适合空间受限的应用场景。
    4. 宽温域适应性:能够在极端温度环境下正常工作,满足工业级需求。
    5. 环保合规:符合 RoHS 标准,无铅焊接。

    应用案例和使用建议


    应用案例
    - LCD 驱动电路:CDR6D28MN 在 LCD 驱动电路中用于储能和滤波,确保屏幕亮度稳定。
    - 便携式设备:在电池供电的设备中,利用其低功耗和高效率的特点,延长电池续航时间。
    使用建议
    - 在高频应用中,优先选择标称电感值更高的型号以减少信号失真。
    - 若需要更高的耐热性能,建议选择饱和电流较大的型号。
    - 使用时需注意焊锡温度不超过 260℃,避免因高温导致损坏。

    兼容性和支持


    CDR6D28MN 支持标准的 SMD 表面贴装工艺,与大多数主流 PCB 设计工具兼容。Sumida 提供全球化的技术支持和服务网络,包括香港、上海、深圳等地的服务中心,确保用户能够快速获得技术支持和售后服务。

    常见问题与解决方案


    1. 问题:电感器过热如何处理?
    - 解决办法:检查电路设计是否合理,确保电流负载不超过额定值;必要时更换更高耐热电流的型号。

    2. 问题:电感器失效如何排查?
    - 解决办法:检查焊点质量及周围电路是否存在短路现象;如需进一步确认,联系厂商售后服务中心。

    总结和推荐


    CDR6D28MN 表面贴装功率电感器以其卓越的性能、紧凑的设计和广泛的适用性,在电子设备中具有重要的应用价值。它不仅能够满足严格的工业标准,还能提供出色的可靠性和稳定性。对于需要高性能储能和滤波的场景,我们强烈推荐使用这款产品。
    综合评价:高度推荐
    适用场景:LCD 驱动、数字摄像机、便携式电子产品等领域。

CDR6D28MNNP-7R7NC参数

参数
直流电阻(DCR) 76.3mΩ
额定电流 2A
Q值 -
测试频率 100KHz
电感值 7.7μH
饱和电流(LSAT) 2.85A
自谐振频率(SRF) -
容差 ±25%
长*宽*高 6.5mm*6.5mm*3mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
