CDRH3D23NP-2R2PC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 1.8A 1.8A 2.2μH 38.3mΩ ±25% 1515 标准安装,贴片安装 3.8mm*3.8mm*2.5mm
供应商型号: CDRH3D23NP-2R2PC
供应商: 云汉优选
标准整包数: 500

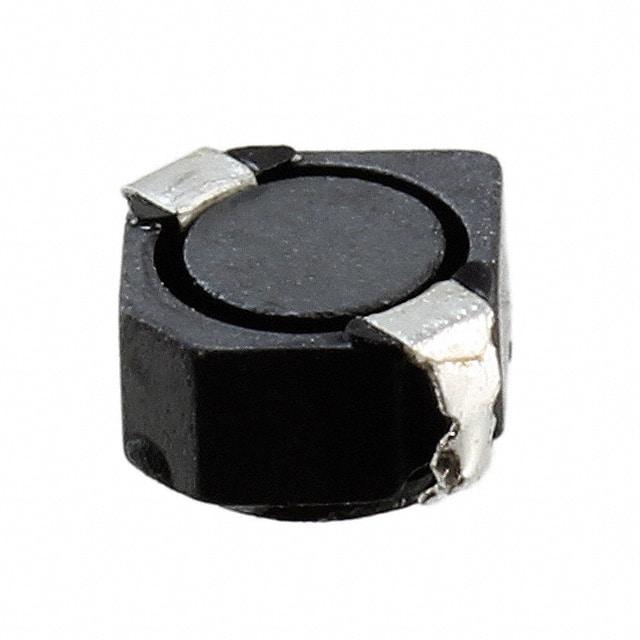

SUMIDA 贴片电感 CDRH3D23NP-2R2PC

CDRH3D23NP-2R2PC概述

    CDRH3D23 SMD Power Inductor 技术手册解析

    产品简介


    CDRH3D23 是一款表面贴装功率电感器,专为高效率的直流-直流转换器设计,广泛应用于移动电话、PDA、MP3 播放器、数码相机(DSC)和数码摄像机(DVC)等便携式电子设备中。该电感器采用铁氧体圆柱芯结构,磁屏蔽设计,有效减少电磁干扰,同时具有极高的体积利用率和低功耗特性。

    技术参数


    以下是 CDRH3D23 的关键技术规格:
    - 尺寸:最大尺寸为 3.92 × 3.92 × 2.5 mm。
    - 重量:约 112 mg(参考值)。
    - 电感范围:0.47 μH 至 47.0 μH。
    - 直流电阻 (DCR):范围从 11.7 mΩ 到 546 mΩ。
    - 饱和电流:最大 6.8 A(具体取决于型号)。
    - 温升电流:在 20°C 环境下,最大可达 3.3 A。
    - 工作温度范围:-40°C 至 +105°C。
    - 存储温度范围:-40°C 至 +105°C。
    - 焊接条件:峰值温度为 260°C。

    产品特点和优势


    1. 高性能磁屏蔽:有效的电磁屏蔽特性确保设备运行更加稳定。
    2. 高可靠性:通过严格的高温和低温测试,适合恶劣环境下的应用。
    3. 紧凑设计:小体积和轻量化设计,非常适合便携式设备。
    4. RoHS 合规:环保材料的使用符合国际环保标准。

    应用案例和使用建议


    CDRH3D23 主要用于便携式设备的 DC-DC 转换器中。在设计电路时,建议根据实际需求选择合适的电感值以优化效率和稳定性。此外,在高频应用场景中,可以考虑增加散热措施以提高耐久性。

    兼容性和支持


    该产品支持主流电子制造流程,并且可以通过标准的 SMT 设备进行安装。Sumida 提供全面的技术支持,包括样品提供、技术咨询和售后维修服务。

    常见问题与解决方案


    1. 问题:电感值不稳定。
    - 解决方法:检查焊接质量和电路布局,必要时更换元件。
    2. 问题:温升过高。
    - 解决方法:增加外部散热片或改善空气流通。

    总结和推荐


    总体而言,CDRH3D23 是一款高性能、高可靠性的表面贴装功率电感器,特别适合便携式电子设备的设计需求。其紧凑的设计、优良的电磁屏蔽能力和广泛的适用温度范围使其在市场上具有很强的竞争力。因此,对于需要高性能电感器的应用场合,我们强烈推荐使用 CDRH3D23。

CDRH3D23NP-2R2PC参数

参数
容差 ±25%
直流电阻(DCR) 38.3mΩ
额定电流 1.8A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 1.8A
自谐振频率(SRF) -
长*宽*高 3.8mm*3.8mm*2.5mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

CDRH3D23NP-2R2PC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

CDRH3D23NP-2R2PC数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA CDRH3D23NP-2R2PC CDRH3D23NP-2R2PC数据手册

CDRH3D23NP-2R2PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.1935
10000+ ¥ 1.1576
库存: 3000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 1193.5
直接购买
加入购物车
