CDRH8D58/LDNP-680NC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 1A 1.7A 68μH 130mΩ ±30% 标准安装,贴片安装 8mm*8mm*6mm
供应商型号: CDRH8D58/LDNP-680NC
供应商: 云汉优选
标准整包数: 500

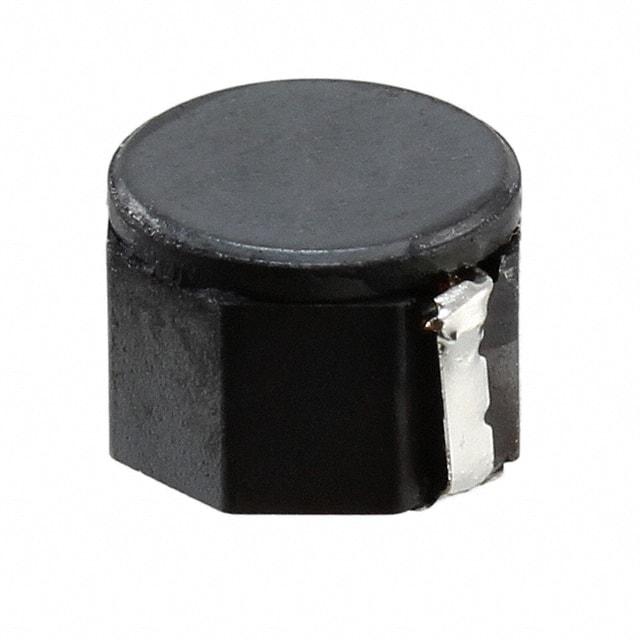

SUMIDA 贴片电感 CDRH8D58/LDNP-680NC

CDRH8D58/LDNP-680NC概述

    # Sumida CDRH8D58/LD SMD Power Inductor 技术手册解读

    产品简介


    Sumida CDRH8D58/LD 是一款表面贴装功率电感器,专为高效率和紧凑设计而研发。该电感器采用铁氧体鼓形芯结构,具有磁屏蔽功能,广泛应用于笔记本电脑、游戏机、DVD 播放器、液晶电视及机顶盒等消费电子产品中作为 DC-DC 转换器电感器。其体积小巧(8.3×8.3×6.0 mm 最大尺寸),且符合 RoHS 标准,是现代化电子产品设计的理想选择。
    主要特点:
    - 磁鼓型芯构造
    - 磁屏蔽设计
    - 小巧封装:8.3×8.3×6.0 mm
    - 工作温度范围宽:-40℃ 至 +105℃
    - 符合 RoHS 和无卤素标准

    技术参数


    以下是 Sumida CDRH8D58/LD 的关键技术参数列表:
    | 参数名称 | 描述 |

    | 型号 | CDRH8D58/LD |
    | 尺寸 | 8.3×8.3×6.0 mm |
    | 重量 | 1.3 g(参考值) |
    | 温度范围 | -40℃ 至 +105℃ |
    | 饱和电流 | 根据型号不同,饱和电流范围为 1.4 A 至 5.5 A |
    | 温升电流 | 根据型号不同,温升电流范围为 0.8 A 至 4.7 A |
    | DCR | 根据型号不同,直流电阻范围为 0.7 mΩ 至 4.0 mΩ |

    产品特点和优势


    特点
    1. 磁屏蔽设计:有效减少电磁干扰,确保良好的信号完整性。
    2. 高性能材料:采用优质铁氧体材料,保证卓越的磁导率和热稳定性。
    3. 高可靠性:满足严格的工业标准,适应恶劣的工作环境。
    优势
    - 高效率:低损耗,提高系统能效。
    - 紧凑设计:节省电路板空间,适用于小型化设备。
    - 高可靠性:经过严格测试,确保长期稳定运行。

    应用案例和使用建议


    Sumida CDRH8D58/LD 在多个领域有着广泛应用,包括但不限于:
    1. 消费电子:如笔记本电脑、游戏机和液晶电视。
    2. 通信设备:用于路由器、交换机等需要高效电源管理的场合。
    使用建议
    - 环境控制:确保安装环境温度不超过 105℃,以维持最佳性能。
    - 布局优化:合理布置电感器与其他元件的距离,避免不必要的电磁干扰。
    - 焊接条件:遵循推荐的焊接条件(170±10℃,60~120 秒),防止过热损坏。

    兼容性和支持


    Sumida CDRH8D58/LD 与大多数主流电子元器件和设备具有良好的兼容性,可以轻松集成到现有系统中。此外,Sumida 提供全面的技术支持服务,包括产品选型指导、样品供应和技术培训等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 确保良好散热,降低工作环境温度 |
    | 电感值偏离额定值 | 检查焊接工艺,确认是否符合规范 |
    | 电流波动 | 调整负载平衡,检查电路设计是否合理 |

    总结和推荐


    Sumida CDRH8D58/LD 是一款高性能、高可靠性的 SMD 功率电感器,适合各种严苛的应用场景。凭借其紧凑的设计、优良的电气特性和广泛的兼容性,它无疑是现代电子设计的理想选择。我们强烈推荐此产品用于需要高效能、高可靠性的应用中。如果您正在寻找一款既能提升系统效率又能节约空间的电感器,那么 Sumida CDRH8D58/LD 将是一个明智的选择。

CDRH8D58/LDNP-680NC参数

参数
额定电流 1.7A
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 1A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 130mΩ
长*宽*高 8mm*8mm*6mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

CDRH8D58/LDNP-680NC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

CDRH8D58/LDNP-680NC数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA CDRH8D58/LDNP-680NC CDRH8D58/LDNP-680NC数据手册

CDRH8D58/LDNP-680NC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.55
5000+ ¥ 1.5035
库存: 2000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 775
