首页  >  产品百科  >  EBC05DRTH

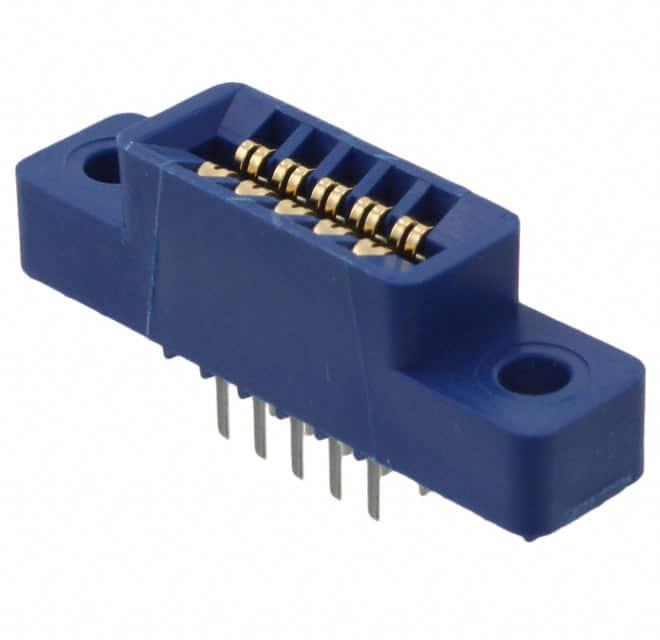

EBC05DRTH

产品描述: Conn Card Edge F 10 POS 2.54mm Solder ST Thru-Hole
供应商型号: S3291-ND
供应商: Digi-Key
标准整包数: 1
SULLINS CONNECTOR SOLUTIONS 卡边缘连接器 - 边缘板连接器 EBC05DRTH

EBC05DRTH概述

    Sullins Corp. Female Card Edge Connector 技术手册

    产品简介


    Sullins Corp. 的Female Card Edge Connector是一款专门设计用于连接电路板的连接器。它具备多种规格和配置选项,适用于各种电子设备和系统中。这些连接器主要用于工业自动化、计算机外围设备、网络通信等领域。

    技术参数


    该产品的主要技术参数如下:
    - 安装方式:侧面安装、插槽开口、无安装耳等
    - 接触中心间距:0.100英寸(2.54毫米)
    - 绝缘高度:0.431英寸(10.95毫米)
    - 额定电流:单个接触点承载电流可达3安培
    - 最大接触电阻:30毫欧
    - UL阻燃等级:94V-0
    - 绝缘材料:PBT、PPS、PA9T 或 PEEK
    - 接合PCB厚度:0.062英寸(1.57毫米)或0.031英寸(0.79毫米)

    产品特点和优势


    1. 高可靠性:3安培的电流承载能力确保了连接的稳定性。
    2. 低接触电阻:最大接触电阻仅为30毫欧,使得电力传输更加高效。
    3. 阻燃材料:UL94V-0级别的阻燃材料提供了更高的安全性。
    4. 多样化的安装方式:提供了多种安装方式,满足不同应用需求。
    5. 定制化选项:可根据客户要求提供特定材料和尺寸的产品。

    应用案例和使用建议


    应用场景:该连接器广泛应用于工业自动化设备、服务器机箱、路由器和其他需要高可靠性的电子系统中。
    使用建议:
    1. 安装环境:由于工作环境可能对连接器造成影响,请确保安装在通风良好的环境中。
    2. 兼容性:对于某些特殊应用,建议咨询厂家确认兼容性。
    3. 清洁保养:定期清洁连接器以保持其良好的工作状态。

    兼容性和支持


    该连接器可以与多种PCB厚度兼容,如0.062英寸(1.57毫米)和0.031英寸(0.79毫米)。厂家提供详尽的技术支持和售后服务,以确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 问题:如何选择合适的连接器?
    - 解决方案:根据具体应用的需求,选择适当的接触点数和安装方式。
    2. 问题:如何保证连接器的长期稳定运行?
    - 解决方案:定期进行维护和检查,确保连接器处于良好状态。
    3. 问题:如果连接器失效怎么办?
    - 解决方案:联系厂家技术支持,获取更换或维修建议。

    总结和推荐


    Sullins Corp. 的Female Card Edge Connector凭借其卓越的性能、高可靠性以及多样化的设计,成为了电子设备连接领域的优秀选择。无论是工业自动化还是通信设备,这款连接器都能为用户提供可靠的电力传输和信号传输。因此,强烈推荐此款连接器给各类电子设备制造商和工程师们。
    如果您有任何进一步的技术问题或采购需求,请联系Sullins Corp. 官方渠道获取更多支持。

EBC05DRTH参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

EBC05DRTH厂商介绍

Sullins Connector Solutions是一家全球领先的电子连接器和互连解决方案供应商,专注于为各种行业提供高质量的产品和服务。公司主营产品包括但不限于:

1. 高速互连产品:适用于数据传输和高速通信领域,如服务器、数据中心和高速网络设备。
2. 电源和信号互连产品:为电源管理和信号传输提供解决方案,广泛应用于工业自动化、医疗设备和汽车电子。
3. 定制互连解决方案:根据客户需求,提供定制化的连接器和互连系统,满足特定应用需求。

Sullins Connector Solutions的优势在于:

- 技术创新:持续投入研发,以确保产品在技术性能上保持领先。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供卓越的客户服务,包括技术支持和快速响应客户需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便捷性。

Sullins Connector Solutions以其卓越的产品和解决方案,服务于全球客户,助力电子行业的发展。

EBC05DRTH数据手册

厂牌 PDF简要描述 下载
SULLINS CONNECTOR SOLUTIONS 卡边缘连接器 - 边缘板连接器 SULLINS CONNECTOR SOLUTIONS EBC05DRTH EBC05DRTH数据手册

EBC05DRTH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.618 ¥ 30.5721
10+ $ 2.964 ¥ 24.805
50+ $ 2.6451 ¥ 22.1365
100+ $ 2.5188 ¥ 21.079
250+ $ 2.3611 ¥ 19.759
500+ $ 2.2484 ¥ 18.8159
1000+ $ 2.1411 ¥ 17.9182
2500+ $ 2.0072 ¥ 16.7974
库存: 903
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.57
直接购买
加入购物车
