66100511622

厂牌: STELVIO KONTEK

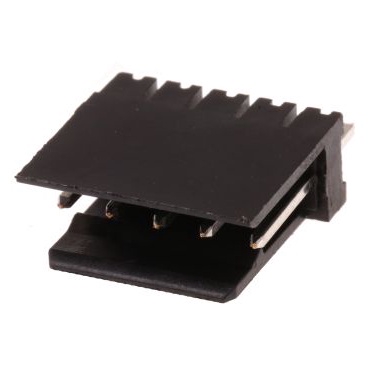

产品描述: Stelvio Kontek 2.54mm间距5p单排排针 线对板连接器, 475系列, 直向, 通孔安装
供应商型号: 2305082
供应商: 欧时
标准整包数: 10
STELVIO KONTEK 矩形连接器 - 板垫片/叠接器(板对板) 66100511622

66100511622概述

    单行隔断式插头——INTERCOM技术手册解析

    1. 产品简介


    产品类型:单行隔断式插头(Single row shrouded headers)
    主要功能:适用于通信系统中的连接和传输,确保高稳定性和安全性。
    应用领域:广泛应用于电信、网络基础设施及其它需要高性能连接的应用场景。

    2. 技术参数


    - 材料:
    - 外壳:黑色玻璃纤维增强塑料(GF),UL94 V0防火等级
    - 接触件:磷青铜
    - 电气特性:
    - 电流承载能力:最大4A
    - 电压耐受:1000V RMS
    - 绝缘电阻:最小值10^4 MΩ
    - 机械特性:
    - 温度范围:-55°C 至 +125°C
    - PCB焊孔直径:1mm
    - 包装方式:可回收纸板盒
    - 匹配插头:4782863;4782709;4782837;4782710;4783219;4853248
    - 接触数量:从2到20个不等
    - 镀层选项:
    - 镀金:0.2 µm镍镀层+1.27 µm金镀层
    - 镀锡:4 µm镍镀层+1.27 µm锡镀层
    - 选择性镀金:0.2 µm镍镀层+1.27 µm金镀层
    - 其他镀层可按需求定制

    3. 产品特点和优势


    该单行隔断式插头具有以下几个显著优势:
    - 符合标准:完全符合HE13、HE14和IEC 603-8标准。
    - 高性能:能够在极端温度条件下保持稳定性能,适合严苛环境。
    - 灵活性:提供多种镀层选项,满足不同客户的需求。
    - 兼容性:可与多种连接器配合使用,方便灵活组装。

    4. 应用案例和使用建议


    应用场景:
    - 通信系统:包括无线基站、光纤收发器等,保证信号的稳定传输。
    - 工业自动化:如工业控制面板,确保数据可靠传输。
    使用建议:
    - 在高温环境下使用时,建议使用带有特殊镀层的型号,以确保长期稳定性能。
    - 定期检查接触件状态,确保良好的电连接质量。
    - 由于该插头具备多接触点,安装时需注意正确插入方向,避免损坏接触点。

    5. 兼容性和支持


    兼容性:该插头能够与多种连接器匹配,具体见上述列表。
    厂商支持:如有任何安装或维护问题,制造商将提供技术支持,确保用户能够顺利使用。

    6. 常见问题与解决方案


    问题1:接触电阻不稳定
    解决方案:检查接触点是否清洁,并确认是否有正确的镀层处理。
    问题2:无法正确锁定
    解决方案:确保锁扣结构无损坏,并按照规范正确操作。
    问题3:在高温环境中性能下降
    解决方案:选择具有更好温度适应性的镀层选项。

    7. 总结和推荐


    综上所述,这款单行隔断式插头凭借其优异的性能、广泛的适用范围以及良好的兼容性,成为通信和工业自动化领域不可或缺的重要部件。推荐使用该插头以提升系统的可靠性和稳定性。

66100511622参数

参数
排数 1
长度- 堆叠高度 -
针脚数 -
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 2.54mm
端接 -
安装方式 通孔安装

66100511622厂商介绍

1. 主营产品分类:
- 紧固件:包括螺栓、螺钉、螺母、垫圈等。
- 特殊紧固件:为特定行业或应用定制的紧固件。
- 标准件:符合国际标准的通用紧固件。

2. 应用领域:
- 汽车行业:用于汽车制造和维修的各种紧固件。
- ****:为**和**器提供高性能紧固件。
- 机械制造:用于各种机械设备的紧固件。
- 建筑行业:用于建筑结构的紧固件。

3. STELVIO KONTEK的优势:
- 高品质材料:使用优质材料制造紧固件,确保产品的耐用性和可靠性。
- 定制服务:提供定制紧固件服务,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够解决复杂的紧固件问题。
- 国际认证:产品符合国际标准,如ISO认证,确保全球市场的适用性。
- 客户服务:提供优质的客户服务,包括技术支持和快速响应客户需求。

STELVIO KONTEK以其卓越的产品质量和客户服务,在国际市场上享有良好的声誉。

66100511622数据手册

厂牌 PDF简要描述 下载
STELVIO KONTEK 矩形连接器 - 板垫片/叠接器(板对板) STELVIO KONTEK 66100511622 66100511622数据手册

66100511622封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.5528 ¥ 4.6713
250+ $ 0.5387 ¥ 4.5518
1000+ $ 0.5258 ¥ 4.4432
2500+ $ 0.5117 ¥ 4.3237
库存: 1560
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 46.71
