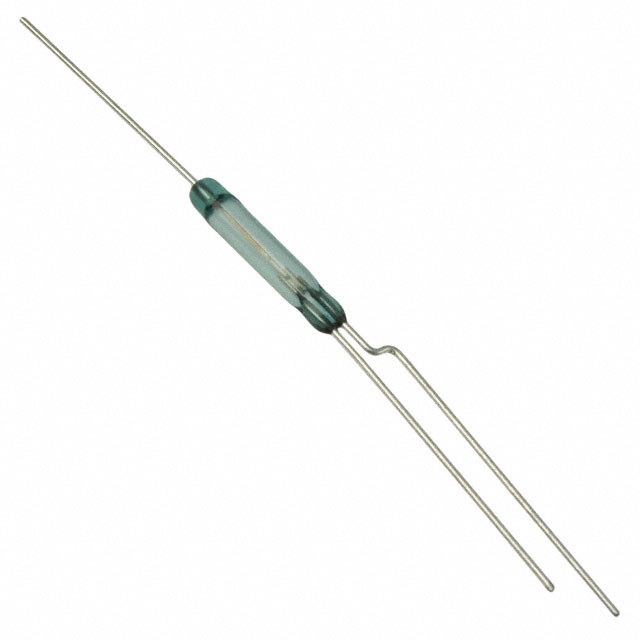

KSK-1C90F-2025

产品分类: 磁簧开关
产品描述: 0.25A SPDT 10W 1A(AC/DC) 175V 1pF 通孔安装 55.1mm(长度)
供应商型号: 2832632
供应商: 海外现货
标准整包数: 1
STANDEX ELECTRONICS 磁簧开关 KSK-1C90F-2025

KSK-1C90F-2025概述

    KSK-1C90F-2025 电子元器件技术手册

    1. 产品简介


    KSK-1C90F-2025 是一款用于磁性开关的继电器,主要用于检测物体的接近或存在。它具有多种功能,如检测机械振动、测量位置和状态监控。其广泛应用于工业自动化、安全系统、智能家电等领域。

    2. 技术参数


    - 磁性属性:
    - 拉入激励(参考值):待定
    - 线圈中的测量属性:“定义操作”

    - 接触数据:
    - 接触编号:90
    - 接触形式:C
    - 接触材料:铑

    - 接触额定值:
    - 切换电压(直流或峰值交流,过驱40%):待定
    - 切换电流(直流或峰值交流,过驱40%):待定
    - 持续电流(直流或峰值交流,过驱40%):待定

    - 接触电阻:
    - 静态接触电阻:0.5 Ω(起始值)
    - 动态接触电阻:待定

    - 绝缘电阻:
    - 绝缘电阻(RH<45%,100V测试电压):≥100 MΩ

    - 击穿电压:
    - 击穿电压(根据IEC 255-5):≥2500 V

    - 操作时间:
    - 包含反弹的操作时间(40%过驱):待定

    - 释放时间:
    - 无线圈激励的释放时间:待定

    - 容量:
    - 开关处的电容(10 kHz时):≤10 pF

    - 接触尺寸:
    - 整体长度(NC公差按图纸):≥44 mm
    - 玻璃体长度(公差按图纸):≥22 mm
    - 环境数据:
    - 冲击:半正弦波持续时间11 ms
    - 振动:10 - 2000 Hz
    - 工作温度范围:-45°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 波峰焊接温度(最大5秒):260°C

    3. 产品特点和优势


    - 高可靠性: 该继电器采用铑材质的接触,提供了长期稳定的性能和耐腐蚀性。
    - 广泛适用性: 它能够在广泛的温度范围内稳定工作,适用于各种恶劣环境。
    - 高绝缘电阻: 绝缘电阻超过100 MΩ,确保了良好的电气隔离性能。
    - 快速响应: 快速的操作时间和释放时间使得它适合快速响应的应用场景。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于工业自动化设备中,监测生产线上工件的位置和状态。
    - 在智能家居系统中,用于检测门窗是否关闭。

    - 使用建议:
    - 使用过程中应注意温度和湿度的影响,保持合适的环境条件。
    - 确保在安装时按照图纸要求设置接触尺寸,避免尺寸误差导致的不良影响。

    5. 兼容性和支持


    - 兼容性:
    - 该产品可与其他标准接口兼容,无需特殊适配器即可使用。

    - 支持和服务:
    - 厂商提供全面的技术支持,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - Q: 产品的工作电压是多少?
    - A: 请参考技术手册中的“切换电压”部分,具体数值需根据实际需求选择。

    - Q: 如何进行温度补偿?
    - A: 确保设备在工作温度范围内运行,可以考虑外部温度传感器进行实时监控。

    7. 总结和推荐


    KSK-1C90F-2025 作为一款高性能的磁性开关继电器,其卓越的电气特性和稳定性使其在多个行业中具有广泛应用前景。它不仅在电气特性方面表现出色,在环境适应性上也具备极高的可靠性。对于需要精确测量和控制的应用场合,强烈推荐使用此产品。

KSK-1C90F-2025参数

参数
承载电流 -
最大进位电流 1A(AC/DC)
触点电容 1pF
开关配置 SPDT
最大交流触点电压 175V
功率额定值 10W
开关电流 0.25A
电压额定值 -
长*宽*高 55.1mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

KSK-1C90F-2025厂商介绍

Standex Electronics是一家专注于电子元件制造的公司,其产品广泛应用于各种工业和商业领域。以下是其主营产品分类和应用领域:

1. 传感器:包括压力传感器、温度传感器、液位传感器等,广泛应用于工业自动化、汽车、医疗等领域。

2. 继电器:包括电磁继电器、固态继电器等,广泛应用于家电、工业控制、电力等领域。

3. 连接器:包括端子、插座、电缆组件等,广泛应用于通信、汽车、医疗等领域。

4. 电路保护:包括熔断器、过压保护器等,广泛应用于电力、通信、家电等领域。

Standex Electronics的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 质量控制:公司严格遵循ISO9001质量管理体系,确保产品质量稳定可靠。

3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。

4. 供应链管理:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

KSK-1C90F-2025数据手册

厂牌 PDF简要描述 下载
STANDEX ELECTRONICS 磁簧开关 STANDEX ELECTRONICS KSK-1C90F-2025 KSK-1C90F-2025数据手册
