CRR03-1A

产品分类: 磁簧开关
产品描述: Meder 干簧管继电器, 3V 直流线圈电压, 单刀单掷, 最大切换电流 0.5 安
供应商型号: SCE-CRR03-1A
供应商: 海外现货
标准整包数: 5

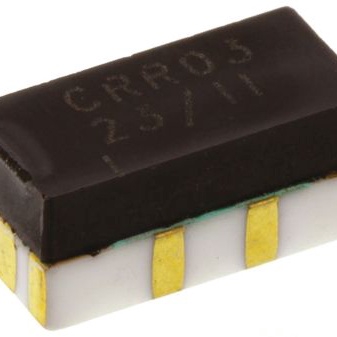

STANDEX ELECTRONICS 磁簧开关 CRR03-1A

CRR03-1A概述


    产品简介


    MEDER CRR系列电磁继电器是一种专为低功耗和高可靠性应用设计的产品。它采用了陶瓷封装,其热膨胀系数(CTE)与继电器内部材料完全匹配,从而消除了任何潜在的封装应力。CRR系列是当前市场上最小巧的继电器之一,能够承受高达260°C的回流焊接工艺,无需内部焊料连接,具有极低的热偏移(典型值1 µV)。此继电器主要应用于测试和测量设备、医疗设备和电信行业。

    技术参数


    - 尺寸:8.6 mm x 4.4 mm x 3.4 mm(非BGA)
    - 额定电压:5V
    - 接触形式:单刀单掷(SPST)
    - 线圈电阻:典型值135 Ω,最大值165 Ω
    - 吸合电压:3.5 VDC
    - 释放电压:0.75 VDC
    - 接触额定值:
    - 切换电压:170 VDC 或峰值交流电
    - 切换电流:0.5 A
    - 持续电流:0.5 A
    - 绝缘电阻:典型值10^14 Ω
    - 使用寿命:在5V - 10mA DC下可切换1百万次以上

    产品特点和优势


    CRR系列继电器具备以下显著特点:
    - 专利申请中:采用独特的无铅表面贴装设计,消除了引脚偏斜和共面性问题。
    - 无内部焊料连接:确保更高的可靠性和耐久性。
    - 超低热偏移:典型值为1 µV,适合对温度敏感的应用。
    - 高绝缘电阻:典型值达到10^14 Ω,提供出色的电气隔离性能。
    - 小巧轻便:尺寸仅为8.6 mm x 4.4 mm x 3.4 mm,非常适合空间受限的设计。
    - 镀金引脚:提高机械稳定性和电气性能。

    应用案例和使用建议


    CRR系列继电器广泛应用于测试和测量设备、医疗设备和电信行业。例如,在医疗设备中,它可用于高精度的传感器信号切换。为了保证最佳性能,建议在安装时注意以下几点:
    - 确保焊接温度不超过260°C,以避免损坏内部组件。
    - 在布局PCB时,参考提供的封装图和焊盘布局图,确保良好的热管理。

    兼容性和支持


    CRR系列继电器支持多种焊接球选项,可以与标准BGA技术兼容。此外,制造商提供了详尽的技术文档和支持,包括应用指南、寿命测试数据和环境适应性测试结果。这些资源可以帮助工程师更好地理解和利用该产品的各项功能。

    常见问题与解决方案


    - Q: 如何处理焊盘偏斜问题?
    - A: 使用无铅表面贴装设计可以有效避免焊盘偏斜,同时遵循正确的焊接温度和时间设置。

    - Q: 如何改善产品的热稳定性?
    - A: 将CRR继电器的焊接温度控制在260°C以内,并采用良好的散热设计来降低热应力。

    总结和推荐


    综上所述,MEDER CRR系列电磁继电器是一款高性能的小型化产品,适用于多种苛刻环境下的应用需求。其独特的无铅设计和卓越的电气性能使其在市场上具备显著的竞争优势。强烈推荐给需要高可靠性和紧凑设计的工程设计人员使用。

CRR03-1A参数

参数
最大进位电流 1A
触点电容 -
开关配置 SPST
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
长*宽*高 8.6mm*4.4mm*4.4mm
安装方式 贴片安装

CRR03-1A厂商介绍

Standex Electronics是一家专注于电子元件制造的公司,其产品广泛应用于各种工业和商业领域。以下是其主营产品分类和应用领域:

1. 传感器:包括压力传感器、温度传感器、液位传感器等,广泛应用于工业自动化、汽车、医疗等领域。

2. 继电器:包括电磁继电器、固态继电器等,广泛应用于家电、工业控制、电力等领域。

3. 连接器:包括端子、插座、电缆组件等,广泛应用于通信、汽车、医疗等领域。

4. 电路保护:包括熔断器、过压保护器等,广泛应用于电力、通信、家电等领域。

Standex Electronics的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 质量控制:公司严格遵循ISO9001质量管理体系,确保产品质量稳定可靠。

3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。

4. 供应链管理:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

CRR03-1A数据手册

厂牌 PDF简要描述 下载
STANDEX ELECTRONICS 磁簧开关 STANDEX ELECTRONICS CRR03-1A CRR03-1A数据手册

CRR03-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
