MK01-B

产品分类: 磁簧开关
产品描述: SPST-NO 10W 1A(AC/DC) 180V 0.3pF SMD 贴片安装,黏合安装 18.8mm*3.7mm*3.4mm
供应商型号: 2832651
供应商: 海外现货
标准整包数: 1

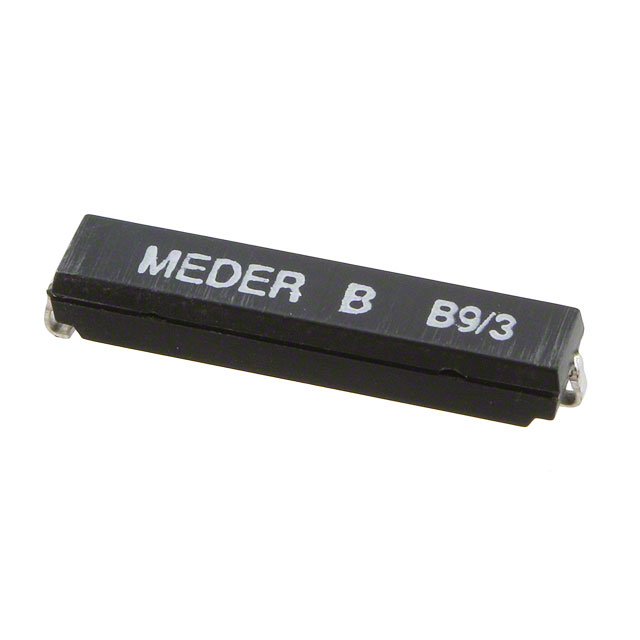

STANDEX ELECTRONICS 磁簧开关 MK01-B

MK01-B概述

    MK01 Reed Sensors:产品技术手册



    产品简介




    MK01 系列是 Standex Meder 公司开发的一种干簧管传感器,适用于各种低功耗操作。该系列产品具有出色的性能和稳定性,广泛应用于家电、通信、安防、医疗等多个领域。作为一家全球领先的传感器和磁性组件制造商,Standex Meder 在产品的设计、开发和制造方面均处于行业领先地位。


    技术参数




    以下是 MK01 系列干簧管传感器的主要技术参数:

    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |
    |----------------------|------|------|------|------|
    | 磁灵敏度(AT) | - | 5 A | - | 40 A |
    | 额定功率 | W | - | 10 W | - |
    | 切换电压(最大) | V | - | 180 V| - |
    | 切换电流(最大) | A | - | 0.5 A| - |
    | 持续电流(最大) | A | - | 1.0 A| - |
    | 接触电阻(最大) | mΩ | - | 150 mΩ| - |
    | 击穿电压(最小) | kV | - | 0.2 kV| - |
    | 工作时间(最大) | ms | - | 0.7 ms| - |
    | 释放时间(最大) | ms | - | 1.5 ms| - |
    | 绝缘电阻(典型) | Ω | - | 1010 Ω| - |
    | 容量(典型) | pF | - | 0.3 pF| - |


    产品特点和优势




    MK01 系列干簧管传感器的主要特点和优势如下:

    1. 出色的磁灵敏度:能够在广泛的磁场范围内进行稳定切换,从而确保精确控制。
    2. 低功耗操作:通过优秀的能效设计,使其适用于需要长时间稳定工作的场合。
    3. 耐用的外壳材料:采用矿物填充环氧树脂制成的坚固外壳,提供良好的机械强度和化学稳定性。
    4. 卓越的工作温度范围:从 -20°C 到 130°C 的宽广工作温度范围使其适应多种环境条件。
    5. 广泛的适用性:适用于各种低压开关应用,如开关控制、位置检测等。


    应用案例和使用建议




    应用案例


    MK01 系列干簧管传感器在许多应用场景中表现优异,例如:
    - 家电领域:用于冰箱门开关、洗衣机盖子状态检测等。
    - 通信领域:用于网络设备中的信号切换和保护。
    - 安防领域:用于门窗传感器,检测入侵行为。
    - 医疗领域:用于医疗设备中的液位检测等。

    使用建议


    为了充分发挥 MK01 系列干簧管传感器的优势,在实际应用中建议:
    - 仔细考虑所处环境的温度、湿度等因素,确保产品在正常工作范围内运行。
    - 尽可能避免对传感器进行机械冲击或振动,以防影响其工作性能。
    - 在焊接过程中,注意使用适当的焊锡温度,以防止因热应力而损坏传感器。


    兼容性和支持




    - 兼容性:MK01 系列干簧管传感器可与多种标准电路板和接线端子兼容,确保灵活集成到不同系统中。
    - 技术支持:如有任何疑问或需求,可以联系 Standex Meder 提供的技术支持团队,获得专业的咨询和帮助。


    常见问题与解决方案




    问题一:安装过程中出现接触不良现象

    解决方案:检查安装是否到位,确保焊点无虚焊;如果使用引线连接,检查导线是否有松动。

    问题二:传感器响应迟缓

    解决方案:检查传感器所处环境的磁场强度是否满足其工作要求,必要时调整安装位置或外部磁场。

    问题三:使用寿命短

    解决方案:在使用过程中尽量避免频繁开关操作,根据负载情况合理选用合适型号的传感器,以延长其使用寿命。


    总结和推荐





    总结




    MK01 系列干簧管传感器凭借其高磁灵敏度、低功耗和广泛的适用性,在众多应用领域展现出色的性能。其宽广的工作温度范围和可靠的机械性能使其成为市场上值得信赖的选择。

    推荐


    综上所述,MK01 系列干簧管传感器不仅适用于各类商业应用,也适合于各种工业环境中。我们强烈推荐这一产品给所有需要高质量、高性能传感器的客户。

MK01-B参数

参数
承载电流 -
最大进位电流 1A(AC/DC)
触点电容 0.3pF
开关配置 SPST-NO
最大交流触点电压 180V
功率额定值 10W
开关电流 -
电压额定值 -
长*宽*高 18.8mm*3.7mm*3.4mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MK01-B厂商介绍

Standex Electronics是一家专注于电子元件制造的公司,其产品广泛应用于各种工业和商业领域。以下是其主营产品分类和应用领域:

1. 传感器:包括压力传感器、温度传感器、液位传感器等,广泛应用于工业自动化、汽车、医疗等领域。

2. 继电器:包括电磁继电器、固态继电器等,广泛应用于家电、工业控制、电力等领域。

3. 连接器:包括端子、插座、电缆组件等,广泛应用于通信、汽车、医疗等领域。

4. 电路保护:包括熔断器、过压保护器等,广泛应用于电力、通信、家电等领域。

Standex Electronics的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 质量控制:公司严格遵循ISO9001质量管理体系,确保产品质量稳定可靠。

3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。

4. 供应链管理:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

MK01-B数据手册

厂牌 PDF简要描述 下载
STANDEX ELECTRONICS 磁簧开关 STANDEX ELECTRONICS MK01-B MK01-B数据手册

MK01-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
