KSK-1A35-1520

产品分类: 磁簧开关
产品描述: SPST-NO 20W 1.25A(AC/DC) 200V 0.3pF 贴片安装 34.5mm*2.2mm*1.95mm
供应商型号: SCE-KSK1A35-1520
供应商: 海外现货
标准整包数: 10

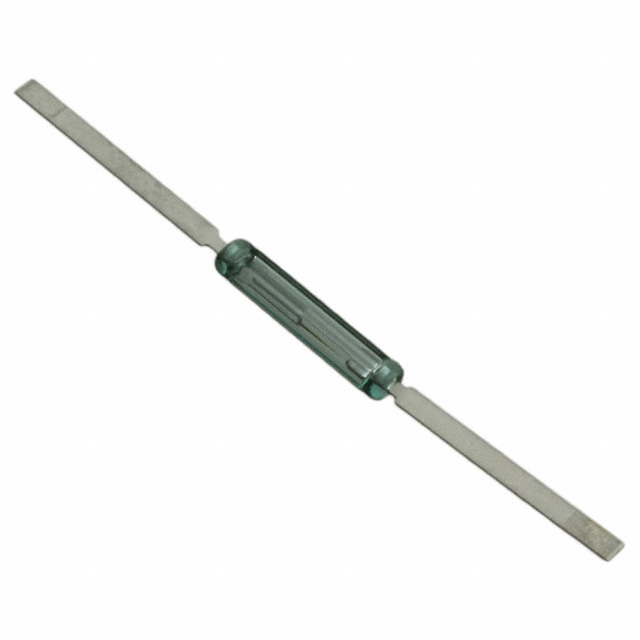

STANDEX ELECTRONICS 磁簧开关 KSK-1A35-1520

KSK-1A35-1520概述

    # KSK-1A35 Reed Switches:一种高效可靠的传感组件

    产品简介


    KSK-1A35是一款由Standex Meder公司设计和制造的高性能干簧管(Reed Switch)。该产品具有体积小、响应速度快的特点,特别适用于需要高精度感应和控制的应用场景。主要应用领域包括继电器、遥控系统、盖检测以及其他各种自动化控制系统。由于其卓越的性能和广泛的适用性,KSK-1A35在市场上备受青睐。

    技术参数


    KSK-1A35的核心技术参数如下:
    | 参数名称 | 最大值/典型值 |

    | 额定功率 (最大值) | 20 W |
    | 切换电压 (最大值) | 200 V |
    | 切换电流 (最大值) | 1.0 A |
    | 持续电流 (最大值) | 1.25 A |
    | 接触电阻 (最大值) | 150 mΩ |
    | 击穿电压 (最小值) | 220 V |
    | 操作时间 (最大值) | 0.5 ms |
    | 释放时间 (最大值) | 0.1 ms |
    | 绝缘电阻 (最小值) | 1,000 GΩ |
    | 电容 (典型值) | 0.3 pF |
    此外,该产品还具有以下特点:
    - 封装尺寸: 长度34.5mm,玻璃直径2.2mm,引线直径1.2/0.2mm。
    - 环境温度范围: 工作温度-40°C到130°C,存储温度-55°C到130°C。
    - 焊接温度 (最大值): 260°C,持续5秒。

    产品特点和优势


    KSK-1A35的主要特点是其高可靠性、快速响应和小体积。具体优势如下:
    - 小型化设计:KSK-1A35采用微小型封装,适合于空间受限的应用场合。
    - 高速响应:操作时间仅为0.5ms,释放时间为0.1ms,能够满足对响应速度要求高的应用场景。
    - 高稳定性:采用玻璃密封结构,具有良好的抗振动和冲击能力。
    - 广泛的应用领域:适用于汽车、军事、安全等领域的传感器和磁性组件。

    应用案例和使用建议


    KSK-1A35的典型应用场景包括继电器、遥控系统和盖检测装置。例如,在自动门系统中,可以通过安装KSK-1A35来实现对门状态的实时检测。
    使用建议
    - 确保引线和接头的正确安装,以防止机械和热应力对开关造成损害。
    - 对于电缆长度超过5米的情况,建议增加一个串联电阻,以避免信号衰减。
    - 在运输和装配过程中避免机械冲击,因为即使从高处掉落也可能影响其灵敏度。

    兼容性和支持


    KSK-1A35与其他电子元件和设备兼容良好。Standex Meder提供全面的技术支持和售后服务,确保用户能够顺利使用产品。如果遇到任何问题,可以联系Standex Meder的技术支持团队获得帮助。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及对应的解决方案:
    - 问题:KSK-1A35在高温环境下失效
    - 解决方法:检查工作温度范围是否符合要求,确保不超过130°C。

    - 问题:切换时发现信号不稳定
    - 解决方法:检查连接线是否接触不良,或者考虑添加并联电容器以稳定信号。

    总结和推荐


    KSK-1A35是一款高性能的干簧管,具有响应快、体积小、抗干扰能力强等特点,非常适合应用于需要高精度感应和控制的场合。考虑到其优异的性能和广泛的应用领域,我们强烈推荐此产品给需要高性能传感器解决方案的用户。
    如果您有任何疑问或需要技术支持,请随时联系Standex Meder公司。

KSK-1A35-1520参数

参数
最大进位电流 1.25A(AC/DC)
触点电容 0.3pF
开关配置 SPST-NO
最大交流触点电压 200V
功率额定值 20W
开关电流 -
电压额定值 -
承载电流 -
长*宽*高 34.5mm*2.2mm*1.95mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

KSK-1A35-1520厂商介绍

Standex Electronics是一家专注于电子元件制造的公司,其产品广泛应用于各种工业和商业领域。以下是其主营产品分类和应用领域:

1. 传感器:包括压力传感器、温度传感器、液位传感器等,广泛应用于工业自动化、汽车、医疗等领域。

2. 继电器:包括电磁继电器、固态继电器等,广泛应用于家电、工业控制、电力等领域。

3. 连接器:包括端子、插座、电缆组件等,广泛应用于通信、汽车、医疗等领域。

4. 电路保护:包括熔断器、过压保护器等,广泛应用于电力、通信、家电等领域。

Standex Electronics的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 质量控制:公司严格遵循ISO9001质量管理体系,确保产品质量稳定可靠。

3. 客户服务:公司提供全方位的技术支持和售后服务,满足客户的个性化需求。

4. 供应链管理:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

KSK-1A35-1520数据手册

厂牌 PDF简要描述 下载
STANDEX ELECTRONICS 磁簧开关 STANDEX ELECTRONICS KSK-1A35-1520 KSK-1A35-1520数据手册

KSK-1A35-1520封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.3219
50+ ¥ 4.324
100+ ¥ 3.4287
500+ ¥ 3.3215
库存: 1130
起订量: 70 增量: 10
交货地:
最小起订量为:50
合计: ¥ 216.2
