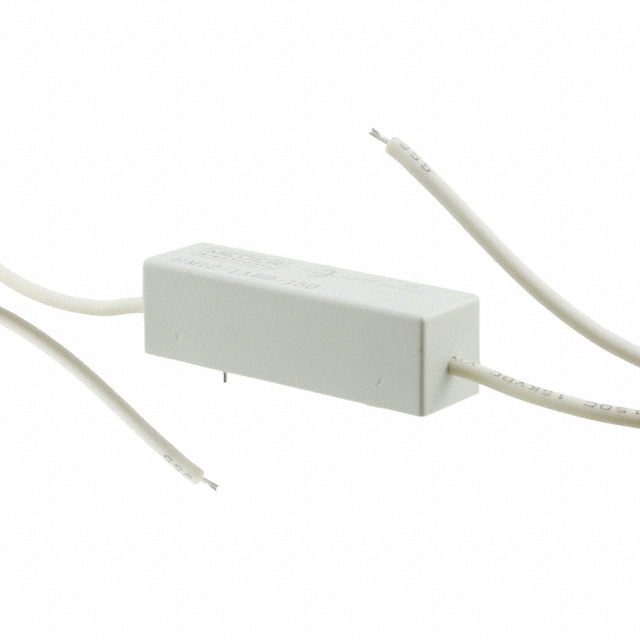

HM12-1A69-150

产品分类: 磁簧开关
产品描述: Meder 干簧管继电器, 12V 直流线圈电压, 单刀单掷, 最大切换电流 3 A
供应商型号: 876-HM12-1A69-150
供应商: Mouser
标准整包数: 1
STANDEX ELECTRONICS 磁簧开关 HM12-1A69-150

HM12-1A69-150概述

    HM Series Reed Relays:技术手册概述

    1. 产品简介


    HM系列重锤式继电器是一种高电压继电器,适用于医疗设备、测试与测量装置等领域的应用。此系列产品可选通孔/轴向线选项,并且具有极化版本,特殊针脚配置可满足不同客户的需求。

    2. 技术参数


    | 参数名称 | 规格 |

    | 额定电压 | 5V、12V、24V |
    | 接触形式 | 单刀单掷(SPST) |
    | 接触型号 | 69、83 |
    | 针脚配置 | 02、03、06、08、26、20-6、150、300 |
    | 额定功率(最大值) | 50W |
    | 切换电压(最大值) | 直流或峰值交流10,000V |
    | 切换电流(最大值) | 3.0A(直流或峰值交流) |
    | 持续电流(最大值) | 5.0A(直流或峰值交流) |
    | 接触电阻(最大值) | 150毫欧姆(@ 0.5V 和 50mA) |
    | 击穿电压(最小值) | 15kV直流(符合EN60255-5标准) |
    | 操作时间(最大值) | 包括弹跳;使用额定电压测量3.0ms |
    | 释放时间(最大值) | 使用无线圈激励测量1.5ms |
    | 绝缘电阻(典型值) | R < 45%,测试电压100V时10^12欧姆 |
    | 电容(典型值) | @ 10kHz跨开开关 1pF |

    3. 产品特点和优势


    HM系列重锤式继电器的独特之处在于其高性能和多功能性。其高压能力使其成为医疗设备和测试仪器的理想选择。通过极化版本,该继电器可以提供更好的开关性能和更长的使用寿命。此外,多样化的针脚配置使得它在不同应用场景下都能表现出色。

    4. 应用案例和使用建议


    HM系列重锤式继电器广泛应用于高电压测试设备、电缆测试仪和其他测试与测量装置。为了充分发挥其性能,建议在使用前阅读详细的操作指南,并确保正确处理和安装。对于可能受到外部磁场影响的应用,需特别注意防护措施以保持电气特性的稳定性。

    5. 兼容性和支持


    该产品兼容多种电路设计,并具有良好的可互换性。制造商Standex Meder提供了详尽的技术支持和售后服务,包括专业咨询、故障排除及维修服务。

    6. 常见问题与解决方案


    常见问题1:
    问题:切换电感和/或电容负载时出现损坏。
    解决方案:使用保护电路来防止电压和/或电流峰值对继电器造成的损害。
    常见问题2:
    问题:继电器受机械冲击的影响。
    解决方案:避免在运输过程中剧烈晃动或碰撞,且应在组装后进行仔细检查。

    7. 总结和推荐


    HM系列重锤式继电器以其出色的性能、广泛的应用范围以及良好的兼容性,展示了卓越的市场竞争力。其在医疗设备和测试与测量领域的应用尤为显著。综合来看,强烈推荐选用此产品以提升系统性能并保证长期可靠性。

HM12-1A69-150参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 5A
触点电容 -
开关配置 SPST
最大交流触点电压 -
功率额定值 -
长*宽*高 68.1mm*19.1mm*19.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
