ST25R3916-AQWT

产品分类: NFC/RFID芯片
厂牌: STMICROELECTRONICS

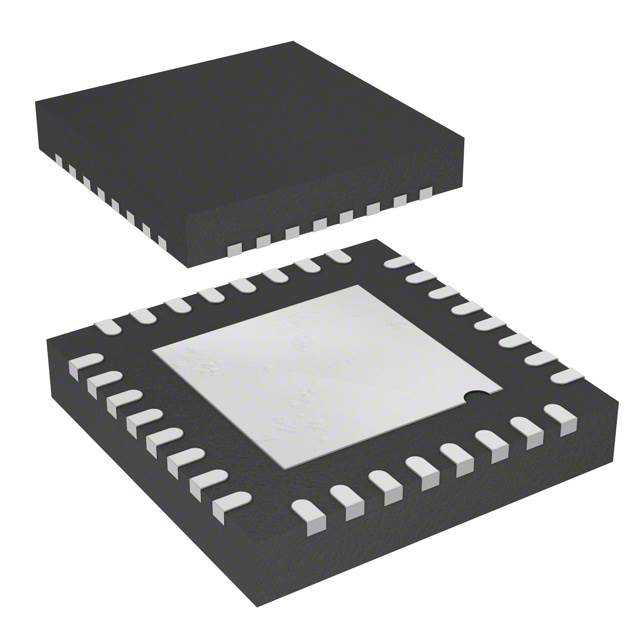

产品描述: 2.4V Read/Write 5.5V VFQFPN-32 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: ST25R3916-AQWT
供应商: 国内现货
标准整包数: 4000
STMICROELECTRONICS NFC/RFID芯片 ST25R3916-AQWT

ST25R3916-AQWT概述


    产品简介


    ST25R3916 是一款高性能的近场通信(NFC)通用设备和EMVCo认证的接触式支付终端。它支持多种NFC模式,如读写器模式、卡片仿真模式以及主动和被动点对点模式,适用于各种NFC和高频RFID应用,如NFC论坛认证的NFC通用设备、EMVCo认证的接触式支付终端以及ISO14443和ISO15693兼容的NFC设备。此外,它还支持FeliCa读写器/写入器模式,并且能够支持所有五种NFC论坛标签类型和多种专有协议,例如Kovio、CTS和B'。

    技术参数


    - 工作模式:读写器、卡片仿真、主动和被动点对点
    - RF通信:NFC-A/ISO14443A(最高可达848 kbit/s)、NFC-B/ISO14443B(最高可达848 kbit/s)、NFC-F/Felica™(最高可达424 kbit/s)、NFC-V/ISO15693(最高可达53 kbit/s)
    - 硬件特性:
    - 动态功率输出(DPO)控制磁场强度
    - 主动波形整形(AWS)减少过冲和欠冲
    - 噪声抑制接收器(NSR)允许在嘈杂环境中接收
    - 自动天线调谐(AAT)通过可变电容实现
    - 集成EMVCo认证的EMD处理
    - 自动增益控制和静音功能以最大化信噪比
    - 低功耗电容和感应卡检测
    - 低功耗NFC主动和被动目标模式
    - 调制深度从5%到40%
    - 集成调节器提高系统PSRR
    - 混频器和自动通道选择
    - 可驱动两个独立的单端天线
    - 天线电压幅值和相位测量、驱动电流、RSSI、片上供电和调节电压测量
    - 差分输出功率高达1.6 W
    - 外部通信接口:
    - 512字节FIFO缓冲区
    - SPI接口(最高可达10 Mbit/s)
    - I2C接口(快速模式下最高可达400 kbit/s,快速+模式下最高可达1 Mbit/s,高速模式下最高可达3.4 Mbit/s)
    - 电气特性:
    - 供电电压范围:2.4至5.5 V
    - 外围通信供电范围:1.65至5.5 V
    - 工作温度范围:-40至+125°C
    - 石英振荡器支持27.12 MHz晶体快速启动

    产品特点和优势


    ST25R3916的主要优势在于其强大的多功能性和广泛的适用范围。其动态功率输出(DPO)和自动天线调谐(AAT)功能使得设备能够在不同的工作条件下保持最佳性能。低功耗电容传感器和低功耗检测机制使得设备能够在不激活读取器的情况下检测卡的存在。这些特性使ST25R3916成为基础设施NFC应用的理想选择,具有高效率和可靠性的优势。

    应用案例和使用建议


    ST25R3916可用于多种NFC和HF RFID应用场景,例如NFC论坛认证的NFC通用设备、EMVCo认证的接触式支付终端、ISO14443和ISO15693兼容的NFC设备以及FeliCa读写器/写入器。在实际使用中,建议根据具体应用场景选择合适的模式,并根据工作条件调整天线配置和电源电压。

    兼容性和支持


    ST25R3916支持多种外部通信接口,包括SPI和I2C,方便与不同类型的电子设备进行连接。ST公司提供广泛的技术支持和服务,包括产品文档、设计指南和技术支持热线,确保客户能够顺利地将ST25R3916集成到其系统中。

    常见问题与解决方案


    1. 问题:如何检测卡片存在?
    - 解决方案:使用低功耗电容传感器检测卡片的存在,或者通过测量天线信号的幅度或相位来检测卡片。
    2. 问题:如何设置合适的RF输出功率?
    - 解决方案:根据具体的应用需求,通过动态功率输出(DPO)功能调节RF输出功率。
    3. 问题:如何处理噪声干扰?
    - 解决方案:启用噪声抑制接收器(NSR)功能,允许设备在嘈杂环境中正常工作。

    总结和推荐


    ST25R3916是一款高性能、多用途的NFC通用设备,具有广泛的适用性和可靠性。其强大的硬件特性和灵活的工作模式使其成为基础设施NFC应用的理想选择。我们强烈推荐使用ST25R3916,尤其是对于需要高性能和可靠性的应用场合。

ST25R3916-AQWT参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.4V
工作模式 Read/Write
支持协议 -
最大工作频率 -
最小工作频率 -
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 VFQFPN-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ST25R3916-AQWT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ST25R3916-AQWT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS NFC/RFID芯片 STMICROELECTRONICS ST25R3916-AQWT ST25R3916-AQWT数据手册

ST25R3916-AQWT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 15.1673
8000+ ¥ 14.3808
12000+ ¥ 13.7067
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 60669.2
