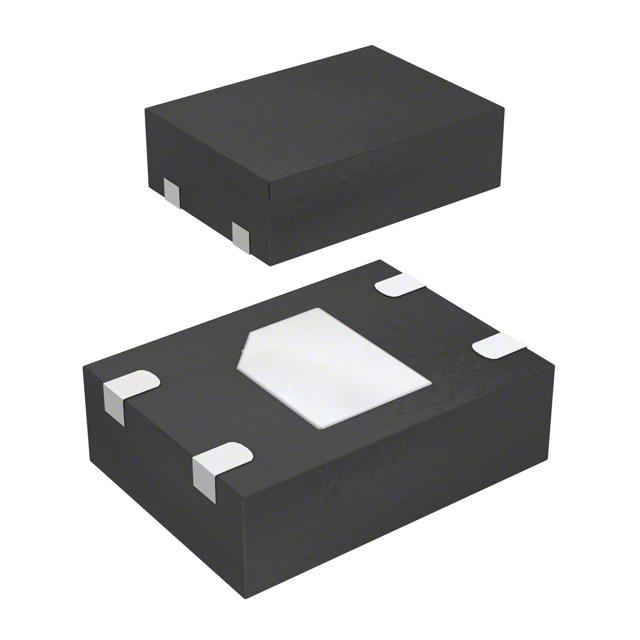

NT2H1611F0DTLH

产品分类: NFC/RFID芯片
厂牌: NXP SEMICONDUCTORS
产品描述: NFC/RFID Tag and Transponder IC 13560kHz 888Byte 4-Pin HXSON EP T/R
供应商型号: 771-NT2H1611F0DTLH
供应商: Mouser
标准整包数: 1

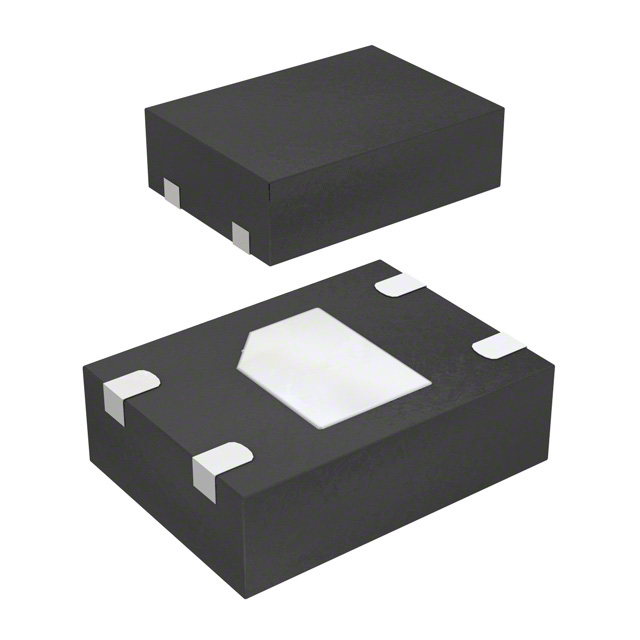

NXP SEMICONDUCTORS NFC/RFID芯片 NT2H1611F0DTLH

NT2H1611F0DTLH概述

    NTAG213F/216F NFC Forum Type 2 Tag Integrated Circuit

    1. 产品简介


    NTAG213F 和 NTAG216F 是由 NXP 半导体公司开发的新一代 NFC 论坛兼容型 Type 2 标签产品。这些标签主要用于消费电子产品,包括连接握手、蓝牙简易配对、Wi-Fi 安全设置、设备认证、游戏等。NTAG213F 配备 144 字节用户存储器,而 NTAG216F 则提供 888 字节用户存储器。除了较大的存储容量外,NTAG21xF 系列产品还具备多种创新功能,如场检测配置、睡眠模式、快速读取命令和可配置的密码保护。

    2. 技术参数


    - 频率: 13.56 MHz
    - 数据传输速率: 106 kbit/s
    - 存储容量:
    - NTAG213F: 144 字节用户存储器
    - NTAG216F: 888 字节用户存储器
    - 电源和数据传输: 通过天线进行无接触式传输
    - 操作距离: 最大可达 100 毫米(取决于磁场强度和天线几何形状)
    - UID: 7 字节序列号
    - 内存操作: 包含 16 位 CRC、奇偶校验、位编码、位计数等机制以确保数据完整性
    - 字段检测: 具备不同 RF 信号或动作触发的场检测功能

    3. 产品特点和优势


    - 高存储容量: NTAG213F 和 NTAG216F 分别提供 144 和 888 字节的用户存储空间,足以满足大多数应用需求。
    - 快速读取: 快速读取功能可以通过一个 FASTREAD 命令完成整个 NDEF 消息的扫描,从而减少通信时间开销。
    - 灵活部署: 改进的射频性能允许选择不同的天线形状、尺寸和材料。
    - 安全性: 带有制造商编程的 7 字节唯一标识符(UID),支持 ECC 基于的原创性签名,提供 32 位密码保护。

    4. 应用案例和使用建议


    - 连接握手: 用于设备之间的连接建立,例如蓝牙配对和 Wi-Fi 连接。
    - 设备认证: 用于验证设备的真伪,增强安全性和用户信任。
    - 物联网应用: 可用于智能家居、工业自动化等领域,提供高效的数据交互。

    5. 兼容性和支持


    - 兼容性: NTAG21xF 系列与 NFC 论坛标准完全兼容,可与现有设备无缝集成。
    - 技术支持: NXP 半导体提供详尽的技术文档和支持服务,确保用户能够顺利使用和维护这些产品。

    6. 常见问题与解决方案


    - Q: 如何配置场检测功能?
    - A: 场检测功能可以通过不同 RF 信号或动作触发来配置。具体步骤可以参考产品手册中的详细说明。
    - Q: 如何避免数据冲突?
    - A: 使用抗碰撞算法可以确保在多个标签同时工作时不会发生数据冲突。

    7. 总结和推荐


    NTAG213F 和 NTAG216F NFC 标签是极具竞争力的产品,它们提供了强大的存储能力和多种创新功能。特别是对于需要较大存储空间的应用,如设备认证和物联网应用,这两个型号的标签将是理想的选择。强烈推荐给那些寻求高性能 NFC 解决方案的客户。

NT2H1611F0DTLH参数

参数
工作模式 -
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 1.5mm(长度)*2mm(宽度)
通用封装 HXSON-4
安装方式 贴片安装
零件状态 在售
包装方式 管装

NT2H1611F0DTLH厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NT2H1611F0DTLH数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NFC/RFID芯片 NXP SEMICONDUCTORS NT2H1611F0DTLH NT2H1611F0DTLH数据手册

NT2H1611F0DTLH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.208 ¥ 18.481
10+ $ 1.4145 ¥ 11.8394
25+ $ 1.232 ¥ 10.3118
100+ $ 0.7302 ¥ 6.1121
4000+ $ 0.6642 ¥ 5.559
8000+ $ 0.5723 ¥ 4.7903
库存: 4666
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.48
