UTG0-24-48S

产品分类: 圆形连接器-外壳
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTG系列, 48芯, 法兰安装, 压接, IP65
供应商型号: SOU1118-ND
供应商: Digi-Key
标准整包数: 1

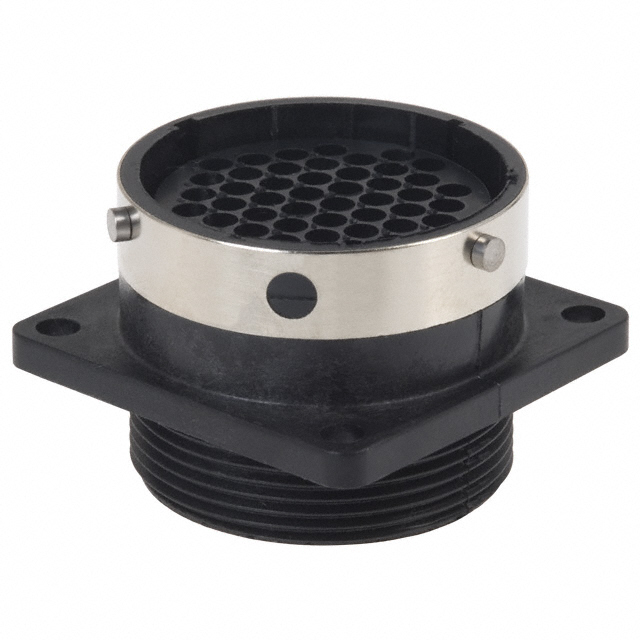

SOURIAU-SUNBANK 圆形连接器-外壳 UTG0-24-48S

UTG0-24-48S概述

    UTG系列电子元器件产品技术手册

    产品简介


    UTG系列电子元器件是一款塑料圆形连接器,具有金属锁紧装置,旨在满足低成本、轻量化且坚固的需求。该系列连接器主要应用于工业自动化、航空航天、能源及交通等领域,提供多种接触点数量和规格选择,以适应不同的电气特性和信号需求。

    技术参数


    - 防火等级: 符合UL94-V0标准
    - 连接方式: 快速和安全锁定,带有可听见的“咔哒”声确认
    - 互换性: 与UTO、UTP和UTS系列互换
    - 额定电压:
    - 集团C: 250V/380V
    - 小组A: 660V
    - 接触点规格:
    - 直径1.6mm接触点
    - 直径2.4mm接触点
    - 直径3.6mm接触点
    - 适用线径范围:
    - AWG 8到24
    - 接触电阻:
    - 直径1mm接触点: <6mΩ(机械加工),<6mΩ(冲压成型)
    - 直径1.6mm接触点: <3mΩ(机械加工),<6mΩ(冲压成型)
    - 直径2.4mm接触点: <5mΩ(机械加工)
    - 直径3.6mm接触点: <5mΩ(机械加工)

    产品特点和优势


    1. 轻量化设计: 采用塑料材料减轻重量,同时保证机械强度。
    2. 高效密封: IP65防护等级确保连接器在潮湿环境中依然可靠。
    3. 多样化接触点配置: 提供多样的接触点规格和数量,适合不同应用需求。
    4. 快速锁定机制: 连接时的“咔哒”声可以提供明确的操作反馈。
    5. 经济实惠: 成本效益高,适用于大量生产和小型系列生产。

    应用案例和使用建议


    UTG系列电子元器件广泛应用于工业自动化系统中,例如机器人控制系统、风力发电站中的电力传输单元。这些连接器能够确保信号传输的稳定性和安全性。在使用时,需要注意根据具体的应用场合选择合适的接触点数量和规格。例如,在需要传输大功率的应用中,应选择直径2.4mm或3.6mm的接触点。
    使用建议:
    - 确保连接器完全锁紧后再投入使用,以避免信号传输中断。
    - 定期检查连接器的磨损情况,及时更换损坏部件。

    兼容性和支持


    UTG系列电子元器件与UTO、UTP和UTS系列互配,兼容性强。此外,制造商还提供广泛的配件选择,包括电缆夹、防水端子等,进一步增强连接器的功能性和可靠性。同时,供应商也提供了详尽的技术支持和服务,以确保客户能有效地使用和维护产品。

    常见问题与解决方案


    1. 问题: 连接器在锁紧过程中发出异常声音。
    - 解决方案: 检查连接器是否正确安装,尝试重新锁紧或检查是否存在异物阻碍。
    2. 问题: 接触电阻高于预期。
    - 解决方案: 更换新接触点或检查接触面是否清洁。
    3. 问题: 连接器出现泄漏现象。
    - 解决方案: 检查IP65防护等级的密封圈是否完整,必要时更换新的密封圈。

    总结和推荐


    UTG系列电子元器件凭借其轻量化设计、高效的密封性、多样化的接触点配置以及可靠的安全锁定机制,成为市场上一款性价比高的连接器产品。其广泛应用领域和强大的兼容性使其在市场上具备较强的竞争力。如果您正在寻找一款可靠且灵活的连接解决方案,UTG系列将是您理想的选择。
    综上所述,强烈推荐UTG系列电子元器件用于各种工业自动化和控制系统中。

UTG0-24-48S参数

参数
触头类型 压接
外壳颜色 银色,黑色
外壳材料 Glass fiber reinforced,Polyester
外壳尺寸-MIL -
外壳尺寸 - 插件 24mm~48mm
针脚数 48pin
类型 圆形连接器-外壳,插座外壳,用于母插口
触头尺寸 16mm
安装方式 支架安装,法兰安装,面板安装
零件状态 在售
包装方式 散装

UTG0-24-48S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTG0-24-48S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-外壳 SOURIAU-SUNBANK UTG0-24-48S UTG0-24-48S数据手册

UTG0-24-48S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.0824 ¥ 179.8291
10+ $ 17.0716 ¥ 152.8688
50+ $ 15.2387 ¥ 136.4559
100+ $ 14.5116 ¥ 129.9454
250+ $ 13.6039 ¥ 121.8175
500+ $ 12.9554 ¥ 116.0098
库存: 0
起订量: 1 增量: 1
