1422846

产品分类: 圆形连接器-外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数据连接器,SACC-M12MSD-4CT-CMSHPN,Push-Twist,Receptacle Housing 4pin(Data) M12-4 Zinc Die Cast 银色 Crimp 导线安装,自由悬挂,通孔安装 43mm(长度)
供应商型号: Q-1422846
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 圆形连接器-外壳 1422846

1422846概述

    数据连接器 SACC-M12MSD-4CT-CM SH PN 技术手册



    产品简介

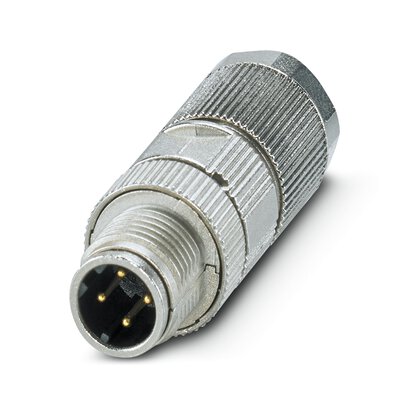

    SACC-M12MSD-4CT-CM SH PN 是一款符合PROFINET标准的数据连接器,专为工业自动化和铁路应用设计。该连接器具有高可靠性、紧凑设计及良好的防护等级,适用于工业环境中的各类数据传输需求。通过其坚固耐用的设计,能够在各种极端条件下保持稳定的性能。

    主要功能

    - 高速数据传输:支持高达100 Mbps的传输速率,符合PROFINET CAT5标准。
    - 紧凑型设计:极小的外形尺寸,节省空间。
    - 可靠连接:屏蔽设计保证信号完整性,适用于高振动和冲击负荷的应用环境。

    应用领域

    - 工业自动化:工厂自动化的传感器、执行器和控制器之间的数据通信。
    - 铁路系统:机车和车站控制系统的通信接口。
    - 楼宇自动化:楼宇管理系统中的传感器与控制系统间的通信。


    技术参数



    - 产品型号:SACC-M12MSD-4CT-CM SH PN
    - 编号:1422846
    - 订货号:1 pc
    - 最小订购量:1 pc
    - 重量(含包装):20.59 g
    - 重量(不含包装):20 g
    - 连接器类型:M12,直型插头
    - 接口:4位连接
    - 线缆直径:4.5 mm - 7.5 mm
    - 环境温度:操作范围 -40°C 至 85°C
    - 防护等级:IP65/IP67
    - 材料:锌合金压铸,镀锡
    - 连接方法:压接
    - 过电压类别:II类
    - 电绝缘:≥ 100 MΩ
    - 额定电流:4 A
    - 额定电压:交流48 V,直流60 V
    - 插入/拔出周期:≥ 100 次
    - 认证:符合EAC认证RU C-DE.BL08.B.00511
    - 标准:符合IEC 61076-2-101, EN 50155:2001


    产品特点和优势



    - 极高紧凑性:由于小的接线空间和高接触密度,显著节省安装空间。
    - 高防护等级:可安全使用在户外和工业环境中,有效防止灰尘和水进入。
    - 可靠屏蔽:即使在极端机械应力下,也能确保可靠的屏蔽连接。
    - 高强度连接:适合应用于高冲击和振动负荷的场合,如铁路运输。


    应用案例和使用建议



    应用案例

    - 工业自动化生产线:在自动化设备中,连接传感器和控制器以实现高效数据交换。
    - 铁路车辆:用于列车内部的监控系统,确保在高振动和冲击环境下的稳定运行。

    使用建议

    - 弯曲线缆:在安装时注意允许的最小弯曲半径,以避免因弯折力过大导致防护性能下降。
    - 减震措施:在线缆固定时采用电缆绑带等减震措施,减轻机械负载对连接器的影响。


    兼容性和支持



    - 兼容性:该连接器设计用于PROFINET CAT5标准的线缆,可与标准的工业控制系统和其他PROFINET设备配合使用。
    - 支持服务:提供详尽的产品文档和在线支持服务,确保客户能够获得最佳的使用体验。


    常见问题与解决方案



    常见问题及解决办法

    1. 接头接触不良
    - 解决办法:检查接线端子是否压接正确且紧密。
    2. 防护性能下降
    - 解决办法:重新校正弯曲半径,确保线缆不发生过度弯折。
    3. 安装过程中损坏
    - 解决办法:更换新的连接器并严格按照安装指南操作。


    总结和推荐



    综上所述,SACC-M12MSD-4CT-CM SH PN是一款高性能的数据连接器,特别适用于需要高可靠性和稳定性的工业环境。其紧凑的设计、高防护等级和广泛的适用范围使其成为工业自动化和铁路系统中不可或缺的重要组件。强烈推荐给需要高效数据传输解决方案的专业用户。

    是否推荐使用:是,因为这款连接器在多种应用场景中均表现出色,不仅能够提高工作效率,还能够保证数据传输的稳定性和可靠性。

1422846参数

参数
类型 Push-Twist,Receptacle Housing
触头尺寸 -
触头类型 Crimp
外壳颜色 银色
外壳材料 Zinc Die Cast
外壳尺寸-MIL -
外壳尺寸 - 插件 M12-4
针脚数 4pin(Data)
长*宽*高 43mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1422846厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1422846数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器-外壳 PHOENIX CONTACT 1422846 1422846数据手册

1422846封装设计

查看详情并下载
Symbol
Footprint
3D Model
