1021830

产品分类: 圆形连接器-外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数据连接器,SACC-PO12MSD-4CT-CMSHPN,M12圆形连接器插头, SACC系列, 4芯, 电缆, 压接
供应商型号: 1021830
供应商: 国内现货
标准整包数: 1

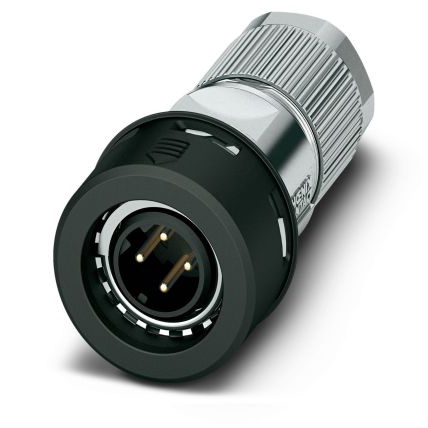

PHOENIX CONTACT 圆形连接器-外壳 1021830

1021830概述


    产品简介


    产品名称:SACC-PO12MSD-4CT-CM SH PN 数据连接器
    产品类型:圆形连接器(电缆侧)
    主要功能:作为PROFINET系统的高速数据传输接口,提供可靠的信号传输和连接。
    应用领域:适用于工业自动化、铁路系统、智能交通系统等需要高可靠性和稳定性的场合。

    技术参数


    - 通信标准:PROFINET CAT5(100 Mbps)
    - 连接类型:4位置
    - 连接方式:带屏蔽的直插式连接
    - 电缆尺寸:外部电缆直径4.5 mm 至7.5 mm
    - 绝缘特性:过电压类别II,污染等级3
    - 电气特性:额定浪涌电压2.5 kV,额定电流4 A,额定电压48 V AC/60 V DC
    - 机械特性:插入/拔出次数≥100次
    - 环境条件:IP65, IP67, IP68, IP69K防护等级,工作温度范围-40°C至85°C
    - 材料规格:PA 6.6材料制成的接触载体和螺纹连接,密封材料为NBR,接线体材质为锌合金压铸,表面镀镍

    产品特点和优势


    - 插拔方便:得益于制造商独立的锁定系统,实现便捷且安全的连接。
    - 紧凑设计:极小的接线空间和高接触密度使其具有出色的紧凑性。
    - 清晰反馈:当连接未正确就位时,连接器会自动弹回,便于检查和纠正。
    - 可靠屏蔽:即使在极端机械应力下也能保持可靠的屏蔽连接。
    - 坚固耐用:专为承受高冲击和振动负荷的铁路应用而设计。

    应用案例和使用建议


    应用案例:本连接器广泛应用于工业自动化和铁路系统中,用于信号传输和数据通信。
    使用建议:
    1. 在布线过程中要遵守允许的弯曲半径,以避免因弯曲力过大而导致防护等级下降。
    2. 通过使用扎带等工具减轻连接器上游的机械负载。
    3. 插头可以徒手安装和拆卸,无需额外工具。

    兼容性和支持


    - 兼容性:支持与PROFINET系统的各种设备兼容,符合PROFINET标准。
    - 支持:制造商提供详尽的技术文档和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插入和拔出困难 | 确保正确的对准和施加适当的力 |
    | 连接不稳定 | 检查是否有异物干扰,重新紧固连接 |

    总结和推荐


    总结:SACC-PO12MSD-4CT-CM SH PN 数据连接器具备强大的抗干扰能力和高可靠性,特别适合于恶劣环境下的工业自动化和铁路系统的应用。其紧凑的设计、方便的操作和高性价比使得它在市场上极具竞争力。
    推荐:鉴于其优良的性能和广泛的应用场景,强烈推荐使用这款数据连接器。无论是对于工业自动化项目还是铁路系统,它都是一个理想的选择。

1021830参数

参数
触头类型 Crimp
外壳颜色 银色,黑色
外壳材料 Zinc Die Cast
外壳尺寸-MIL -
外壳尺寸 - 插件 M12-4
针脚数 4pin
类型 Plug Housing,Push-Pull
触头尺寸 -
长*宽*高 44mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1021830厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1021830数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器-外壳 PHOENIX CONTACT 1021830 1021830数据手册

1021830封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 283.2
11+ ¥ 272.58
21+ ¥ 239.68
31+ ¥ 226.24
41+ ¥ 212.8
51+ ¥ 198.24
库存: 910
起订量: 1 增量: 1
