首页  >  产品百科  >  SM16M1S18

SM16M1S18

产品分类: 多用途触头
厂牌: SOURIAU-SUNBANK
产品描述:
供应商型号: 666-SM16M1S18CT-ND
供应商: Digi-Key
标准整包数: 1
SOURIAU-SUNBANK 多用途触头 SM16M1S18

SM16M1S18概述

    电子元器件产品技术手册解析
    本文旨在深入解析一款电子元器件的技术手册内容,并提供相关的使用建议和技术参数。本文将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案等方面进行详细阐述。

    产品简介

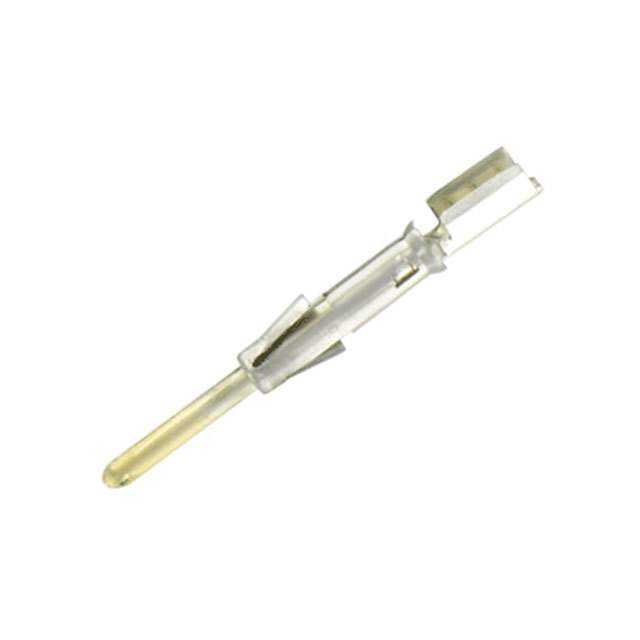

    该电子元器件为成型两件式接触器(Male Formed Two Piece Contact),主要应用于连接器系统如TRIM TRIO的MSM、MSG、MB矩形连接器,SMS QikMate连接器,UT0、UTS、UTL、UTG和UTP、MBG圆形连接器。这类接触器的设计初衷是为了提高连接的稳定性和可靠性,在高压、大电流等环境中表现优异。

    技术参数


    以下是该接触器的主要技术参数列表:
    - 线规范围:26/24 AWG 至 14 AWG。
    - 电线绝缘直径:0.12mm 至 2.50mm。
    - 电线剥线长度:0.90mm 至 3.2mm。
    - 手持压接工具:S16SCM20 SHandle。
    - 插入力:最大 3.5N。
    - 拔出力:最小 0.55N。
    - 接触电阻:小于等于 6mΩ。
    - 电流承载能力:13A。
    - 操作电压:750V RMS。
    - 接触保持力:最小 65N。
    - 镀层选项:S6、D70、TK6、S18、S31 和 D70 REV。

    产品特点和优势


    这款成型两件式接触器具有如下特点和优势:
    - 高导电性:接触体由高导电性铜合金制成,确保电流通过时的低电阻。
    - 抗腐蚀性强:外部弹簧采用不锈钢材料,提高了产品的耐用性和抗腐蚀性。
    - 适用范围广:可以用于各种类型的连接器系统,增强了其在不同应用中的灵活性和适应性。
    - 稳定可靠:具备较高的接触保持力,保证了连接器的稳定性和可靠性。

    应用案例和使用建议


    这款接触器在航空航天、汽车制造、工业自动化等领域有着广泛的应用。例如,在航空电子系统中,它们可以用于飞机内部电路连接,确保信号传输的稳定性。对于汽车行业,这些接触器可用于引擎控制单元的连接。
    使用建议:
    - 在安装过程中,要确保剥线长度符合规定的范围,以避免过长或过短造成接触不良。
    - 使用适当的手持压接工具进行压接,确保压接质量。
    - 定期检查接触器的接触状态,及时更换损坏部件。

    兼容性和支持


    这款成型两件式接触器可与多种类型的连接器配套使用,包括TRIM TRIO系列连接器。供应商提供了详细的安装指南和支持文档,以帮助客户正确安装和使用该产品。

    常见问题与解决方案


    根据技术手册中的常见问题部分,以下是一些常见的问题及其解决方法:
    - 问题1:接触器接触不良。
    - 解决方案:检查剥线长度是否符合要求;确认压接工具是否使用得当。

    - 问题2:接触器接触电阻过高。
    - 解决方案:确保接触体表面无氧化或污渍;检查是否有正确的镀层选项。

    总结和推荐


    综上所述,这款成型两件式接触器具有高导电性、抗腐蚀性和广泛应用的特点。它适用于需要高可靠性连接的各种场合。总体而言,这是一款值得推荐的产品。如果您在寻找一款可靠的连接器以应对严苛的应用环境,那么这款接触器将是您的理想选择。

SM16M1S18参数

参数
安装方式 压入式
零件状态 在售

SM16M1S18厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

SM16M1S18数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 多用途触头 SOURIAU-SUNBANK SM16M1S18 SM16M1S18数据手册

SM16M1S18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.782 ¥ 6.6079
10+ $ 0.6325 ¥ 5.3446
25+ $ 0.6182 ¥ 5.2241
库存: 1402
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.6
