66360-4

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 圆形连接器插针 Type III系列, 母座, 压接接线, 插针尺寸16, 18 → 14 AWG线规
供应商型号: UA-66360-4
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 多用途触头 66360-4

66360-4概述


    产品简介

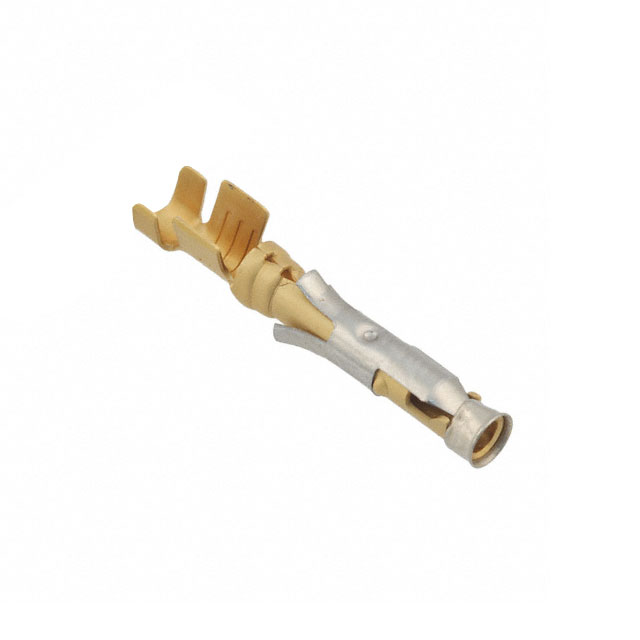

    本产品为AMP Type III+系列中的66360-4型插孔接触件(Socket Contact),适用于电源及信号传输应用。该接触件采用镀金设计,尺寸为16号,适用于18至14 AWG(0.8至2平方毫米)的导线。主要特征包括可靠的压接工艺和黄铜基材。这种接触件广泛应用于需要高可靠性连接的电子设备中,例如汽车、工业自动化、通信设备等领域。

    技术参数


    - 接触类型:插孔接触件
    - 接触材料:黄铜基材,表面镀金
    - 额定电流:13安培
    - 导线规格:18至14 AWG(0.8至2平方毫米)
    - 压接方法:压接式
    - 绝缘层支撑:带有绝缘层支撑
    - 兼容绝缘直径范围:2.03至2.54毫米(0.08至0.1英寸)
    - 操作温度范围:-55至150°C(-67至302°F)
    - 认证:符合欧盟RoHS、ELV、REACH标准,无卤素材料
    - 包装数量:每包1000个
    - 包装方式:纸箱,散装

    产品特点和优势


    - 镀金设计:接触面采用镀金工艺,确保长期稳定性和低接触电阻。
    - 高可靠性压接:通过压接方式连接导线,提供可靠的机械和电气连接。
    - 宽泛的适用性:适用于多种导线规格,适应不同的应用需求。
    - 严格的认证:符合多项国际标准,包括RoHS、ELV和REACH,确保环保和安全。
    - 高电流承载能力:额定电流高达13安培,适合大功率应用。
    - 耐用的黄铜基材:黄铜基材提供了良好的机械强度和耐腐蚀性。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:用于汽车内部各种控制单元之间的连接,如引擎控制系统、刹车系统等。
    - 工业自动化设备:用于机器人、数控机床等设备的电源和信号传输。
    - 通信设备:用于基站、服务器等设备的连接接口。
    使用建议
    - 正确选择导线规格:确保选用合适的导线规格,以避免过热或接触不良。
    - 适当的绝缘处理:在压接前仔细检查并处理导线绝缘层,以确保最佳的压接效果。
    - 注意环境温度:在极端温度环境下使用时,需考虑散热和温度补偿措施。
    - 定期检查和维护:定期检查接触件的状态,确保长期稳定的工作性能。

    兼容性和支持


    - 兼容产品:该插孔接触件与系列中的其他组件(如接插件、外壳等)兼容。
    - 技术支持:提供电话支持(+1 800 522 6752),帮助解决技术问题。
    - 文档资源:可以在TE网站上找到相关的产品图纸、CAD文件和数据表。

    常见问题与解决方案


    - Q: 如何确保正确的压接?
    - A: 使用专门的压接工具,并确保按照制造商的指导进行操作。
    - Q: 接触件在高温下是否可靠?
    - A: 确保工作温度在-55至150°C范围内,并采取适当的散热措施。
    - Q: 如何处理接触不良的情况?
    - A: 检查接触件是否有损坏或氧化,必要时重新安装新的接触件。

    总结和推荐


    该产品具有优良的电气性能和高可靠性,特别适用于需要长时间稳定工作的场合。从各项技术参数和认证来看,它能够满足大多数商业和工业应用的需求。尽管初始成本可能略高,但其卓越的性能和长久的使用寿命使得它成为了一种极具竞争力的选择。强烈推荐在需要高可靠性连接的应用中使用此产品。
    希望以上内容能够帮助您全面了解66360-4型插孔接触件的技术特性和应用价值。

66360-4参数

参数
长*宽*高 3.68mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

66360-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66360-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66360-4 66360-4数据手册

66360-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
