202422-1

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: Contact PIN 16 Size Crimp ST Cable Mount 12-14AWG Bag
供应商型号: JY-202422-1
供应商: 云汉优选
标准整包数: 1

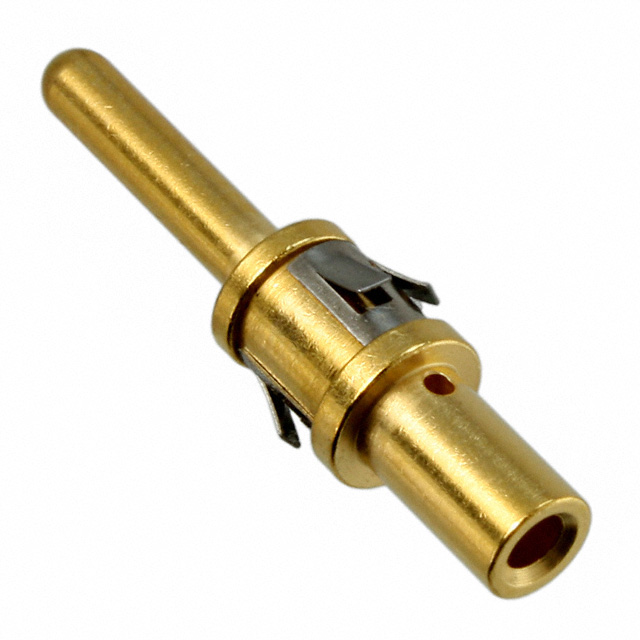

TE CONNECTIVITY 多用途触头 202422-1

202422-1概述

    电子元器件产品技术手册解析:METRIMATE Power VIII 接触针

    产品简介


    METRIMATE Power VIII 是一款高性能的接触针(Pin Contact),主要用于电力连接器。其独特的设计使其在多个领域得到广泛应用,包括工业自动化、汽车电子、通信系统等。此接触针采用金镀层工艺,提供高可靠性的电气连接,并具有优异的机械强度和耐腐蚀性。

    技术参数


    以下是 METRIMATE Power VIII 接触针的关键技术规格和性能参数:
    - 型号: 202422-1
    - 产品类型: 针式接触针(Pin Contact)
    - 连接器尺寸: 16号接触尺寸
    - 导线规格: 14 - 12 AWG (美国线规) 或 2 - 3 mm² (平方毫米)
    - 端接方式: 压接(Crimp)
    - 基材: 磷青铜
    - 接触插脚直径: 2.38 mm [0.094 英寸]
    - 接触电流额定值: 最大23 A
    - 接触材料: 黄金镀层
    - 工作温度范围: -40°C 至 +125°C
    - 包装: 100个/袋

    产品特点和优势


    1. 金镀层工艺:提供良好的导电性和抗腐蚀能力。
    2. 压接技术:确保稳固的电气连接,提高可靠性。
    3. 高电流承载能力:最大电流可达23A,适合大功率应用。
    4. 高精度制造:尺寸精准,安装方便。
    5. 环境适应性强:可在较宽的工作温度范围内使用,适用于各种恶劣环境。

    应用案例和使用建议


    METRIMATE Power VIII 接触针广泛应用于电力连接器中,常见的应用场景包括汽车线束、工业控制系统和通信设备。为了确保最佳性能,建议遵循以下几点:
    - 在安装过程中,要确保导线插入深度正确,以避免接触不良。
    - 定期检查接触点是否有腐蚀现象,如有必要进行清洁和更换。
    - 使用时需注意环境温度,避免过高的环境温度影响其性能。

    兼容性和支持


    METRIMATE Power VIII 接触针与多种类型的电力连接器兼容,包括METRIMATE Power VIII系列中的其他产品。制造商提供全面的技术支持和售后服务,用户可以通过电话+1 800 522 6752联系获取帮助。此外,制造商还提供了详细的文档资料,如产品图纸、CAD文件和安装指南,便于用户了解和使用该产品。

    常见问题与解决方案


    1. 接触电阻过大
    - 解决方法:检查导线插入深度是否符合要求,必要时重新压接。
    2. 接触不良
    - 解决方法:清洁接触点,确保没有灰尘或其他杂质。
    3. 接触针损坏
    - 解决方法:及时更换损坏的接触针,防止对整个系统造成影响。

    总结和推荐


    综上所述,METRIMATE Power VIII 接触针凭借其高可靠性和广泛的适用性,在电力连接器领域表现出色。其优异的电气性能和机械强度使其成为各种应用场景的理想选择。如果您需要一款稳定可靠的接触针,我们强烈推荐您考虑METRIMATE Power VIII。
    本篇技术手册解析涵盖了METRIMATE Power VIII接触针的产品特点、技术规格、应用场景以及使用建议,希望对您有所帮助。如需进一步咨询或技术支持,请联系制造商。

202422-1参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

202422-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

202422-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 202422-1 202422-1数据手册

202422-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
