首页  >  产品百科  >  UT0W61832SH

UT0W61832SH

产品分类: 圆形连接器-外壳
厂牌: SOURIAU-SUNBANK
产品描述: 圆形连接器-外壳,插头外壳,用于母插口 32pin 18mm~32mm Zinc Alloy 银色 压接 20mm 自由悬挂
供应商型号: UT0W61832SH
供应商: 国内现货
标准整包数: 1

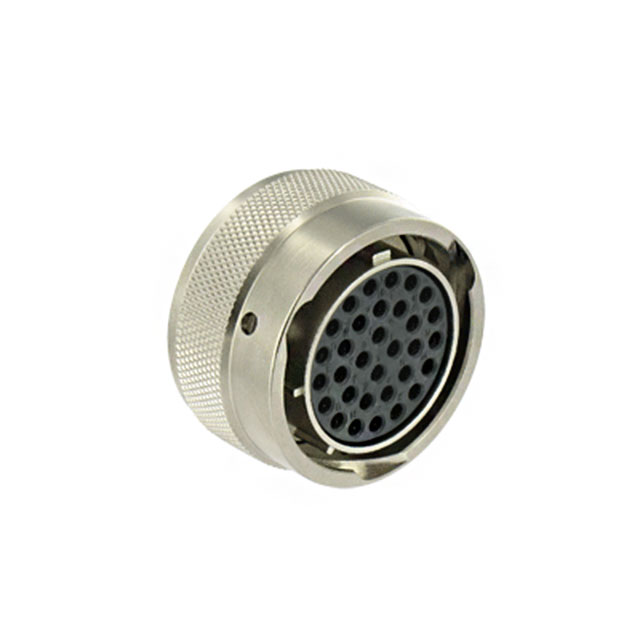

SOURIAU-SUNBANK 圆形连接器-外壳 UT0W61832SH

UT0W61832SH概述

    高密度金属圆形连接器 UT0W 系列技术手册

    1. 产品简介


    高密度金属圆形连接器 UT0W 是一款广泛应用于工业领域的多用途连接器。该系列提供了多种壳体尺寸(8种)和插入排列方式(8种),满足不同的应用需求。此外,UT0W 接收器连接器具有相同的面板开孔尺寸,符合 MIL-C-26482 系列 I 规格标准,能够应对严苛的室内和室外环境。

    2. 技术参数


    - 操作温度范围: -40°C 至 +105°C
    - 绝缘电阻: 最小值为 5000 MΩ
    - 测试电压: 1500 VAC
    - 耐用性: 500 次插拔操作
    - 振动和冲击: 符合 MIL-STD 202 方法 204 和方法 207 标准
    - 盐雾耐受性: 48小时和96小时(可选更长时间,如200小时或500小时)
    - 防水等级: 动态 IP67/IP68/IP69K
    - EMC要求: 适用于电磁兼容性要求
    - 认证: UL 认证进行中
    - 屏蔽效果: 在10 MHz时达到65 dB

    3. 产品特点和优势


    UT0W 连接器具备以下独特功能和优势:
    - 多样化配置: 可选择8种不同尺寸和8种插入排列方式。
    - 高可靠性: 金属卡口环采用波形弹簧加载,确保500次插拔而不会磨损。
    - 环境适应性: 防护等级可达动态 IP67/IP68/IP69K,并且能够抵抗高强度水压冲洗。
    - 安全性: RoHS合规,无镉和铅材料,确保环保安全。
    - 灵活性: 提供多种接触方向和不同材料的接触件选择,适用多种应用场景。

    4. 应用案例和使用建议


    UT0W 连接器广泛应用于工业自动化、交通运输、医疗设备等多个领域。例如,在自动化工厂环境中,这些连接器可以用于机器之间的数据传输和电源供应。为了更好地利用这些连接器的功能,建议用户根据具体应用需求选择合适的壳体尺寸和插入排列方式,并确保正确的安装以保持其防护等级。

    5. 兼容性和支持


    UT0W 连接器设计为与TRIM TRIO系列的接触件兼容,用户可以单独订购不同类型的接触件。制造商提供了详细的技术支持和维护服务,包括UL认证进展和技术咨询。此外,对于更复杂的应用场景,可以联系制造商获取定制解决方案。

    6. 常见问题与解决方案


    - 问题1: 插拔过程中连接器损坏。
    - 解决办法: 检查插头和插座是否正确对齐并轻轻插拔,避免强行用力。

    - 问题2: 遇到EMC问题。
    - 解决办法: 检查连接器的屏蔽效果是否符合要求,如有必要可增加外部屏蔽措施。

    - 问题3: 长期使用后密封失效。
    - 解决办法: 定期检查并更换O型密封圈,确保连接器始终处于良好状态。

    7. 总结和推荐


    UT0W 连接器凭借其高可靠性、多样化的配置选项和卓越的环境适应能力,在工业应用中表现出色。其独特的设计和高防护等级使其成为恶劣环境下工作的理想选择。强烈推荐给需要高性能连接器的工业客户,尤其是在EMC要求严格、环境条件苛刻的应用场景中。
    通过以上详细解析,可以看出UT0W 连接器系列不仅具备全面的技术参数和丰富的功能特点,还拥有广泛的兼容性和优质的服务支持。无论是从产品设计还是实际应用角度,UT0W 都是一款值得信赖的产品。

UT0W61832SH参数

参数
外壳尺寸-MIL -
外壳尺寸 - 插件 18mm~32mm
针脚数 32pin
类型 圆形连接器-外壳,插头外壳,用于母插口
触头尺寸 20mm
触头类型 压接
外壳颜色 银色
外壳材料 Zinc Alloy
安装方式 自由悬挂
零件状态 在售
包装方式 散装

UT0W61832SH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W61832SH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-外壳 SOURIAU-SUNBANK UT0W61832SH UT0W61832SH数据手册

UT0W61832SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
