KQB2L08-02S

产品分类: 气动/液压/传动设备
厂牌: SMC

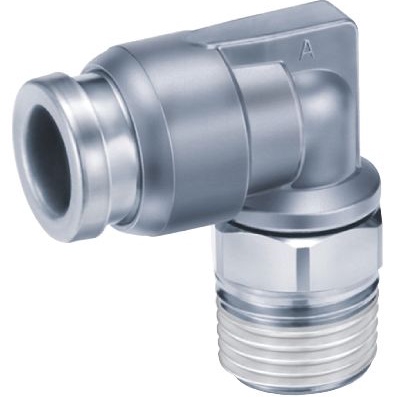

产品描述: SMC 螺纹弯头 气动接头, KQB2系列, R 1/4 公转推入式 8 mm, 镀镍黄铜制
供应商型号: 7436557
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 KQB2L08-02S

KQB2L08-02S概述


    产品简介


    本技术手册介绍的产品是系列 KQB2 的金属快速接头(Metal One-touch Fittings)。这些接头主要用于液体和气体的管路连接,适用于多种工业应用场合。KQB2 系列产品提供多种配置选项,可以适应不同的管径(3.2 mm 到 16 mm 或 1/8" 到 1/2")和管材材料(如 FEP、PFA、尼龙、聚氨酯等),以满足不同流体介质的工作需求。

    技术参数


    以下是 KQB2 系列产品的关键技术参数:
    基本参数
    - 适用管径范围:3.2 mm 至 16 mm (1/8" 至 1/2")
    - 适用管材材料:FEP、PFA、尼龙、软尼龙、聚氨酯、聚烯烃
    - 流体温度范围:-5 °C 至 150 °C
    - 公称压力范围:-100 kPa 至 1 MPa
    - 最高测试压力:3.0 MPa
    物理特性
    - 重量:取决于具体型号(见技术手册中详细尺寸表)
    - 安装方式:可选择无密封剂或带密封剂连接
    - 材料:主体为不锈钢 304/316,特殊FKM材质密封圈
    工作环境
    - 工作温度:-5 °C 至 150 °C(不冻结)

    产品特点和优势


    KQB2 系列产品具有以下特点和优势:
    - 紧凑轻便:相比传统型号,KQB2 系列产品在体积和重量上都有显著改进,尺寸缩小约 30%,重量减轻约 62%。
    - 广泛的管径和材质选择:支持多种管径(从 3.2 mm 到 16 mm)和多种材料,适应性强。
    - 高强度材质:采用不锈钢和特殊FKM材料,保证耐久性和可靠性。
    - 兼容性强:支持多种连接方式,包括 M、R、Rc、UNF、NPT 和 G 等标准接口。
    - 优异的密封性能:具有出色的密封效果,适合各种流体应用。

    应用案例和使用建议


    应用案例
    KQB2 系列接头广泛应用于多种工业领域,如:
    - 化工设备:用于输送腐蚀性化学试剂。
    - 食品加工:在生产线上进行液体或气体的输送。
    - 医疗设备:如实验室分析仪器中,用于输送气体或液体样本。
    - 汽车制造:在生产线上的油液或气体传输系统中。
    使用建议
    - 在高流动速率或高压环境下使用时,建议选用耐压等级更高的接头型号。
    - 对于频繁拆卸的应用,推荐使用带有密封剂的连接方式以增强密封效果。
    - 定期检查连接处的密封状态,避免因老化导致的泄漏问题。

    兼容性和支持


    兼容性
    KQB2 系列产品支持多种标准接口,可以方便地与其他标准部件进行集成。此外,其紧凑的设计使其能够在狭小空间内轻松安装。
    厂商支持
    制造商提供了详细的安装指导和技术支持服务,确保用户能够顺利安装并正确使用这些接头。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接处出现泄漏 | 确保正确安装密封圈,如有必要更换新的密封圈;检查管材是否损坏或尺寸不合适。 |
    | 接头松动 | 检查是否有足够的拧紧力矩;使用合适的工具进行安装;确保没有外部因素导致的振动或冲击。 |
    | 接头腐蚀 | 确保使用的材料符合预期工作环境的要求;定期检查接头状况,特别是暴露于腐蚀性环境的部分。 |

    总结和推荐


    综合评估
    KQB2 系列金属快速接头凭借其紧凑轻便的设计、广泛的管径和材料选择、卓越的密封性能以及丰富的接口选项,在众多工业应用中表现出色。尤其适合需要高度可靠和耐用连接的场合。产品在设计和制造过程中充分考虑了用户的实际需求,从而大大提升了其市场竞争力。
    是否推荐使用
    综上所述,KQB2 系列产品无论是在功能性还是在适用性方面均表现出色,强烈推荐给那些寻求高性能、耐用且易于安装的管路连接解决方案的用户。

KQB2L08-02S参数

参数
安装方式 螺纹安装

KQB2L08-02S厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQB2L08-02S数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC KQB2L08-02S KQB2L08-02S数据手册

KQB2L08-02S封装设计

查看详情并下载
Symbol
Footprint
3D Model
