CDQMB50-20

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 160969
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 CDQMB50-20

CDQMB50-20概述

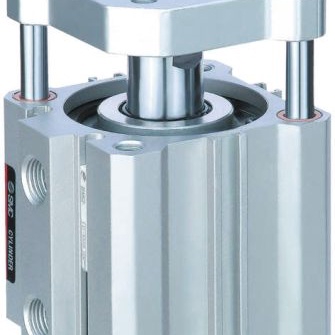

    CAT. ES20-179 -UK A: Compact Cylinder/Guide Rod Type CQM

    1. 产品简介


    产品类型: 该产品为紧凑型气缸/导向杆类型,主要用于自动化控制系统中的直线运动控制。
    主要功能: 具备高精度、长寿命的特点,能够在紧凑的空间内提供可靠的直线运动。
    应用领域: 广泛应用于工业自动化、机器人、精密机械等领域。

    2. 技术参数


    - 系列型号: CQM
    - 公称直径(mm): 12, 16, 20, 25, 32, 40, 50
    - 标准行程(mm): 5, 10, 15, 20, 25, 30, 35, 40, 45, 50
    - 中间行程范围(mm): 1到29(直径12至32),1到49(直径40和50)
    - 最大操作压力(MPa): 1.0 MPa
    - 最小操作压力(MPa): 0.1 MPa
    - 环境温度范围:
    - 无自动开关:-10°C 至 70°C(无冻结)
    - 带自动开关:-10°C 至 60°C(无冻结)
    - 速度范围:
    - 50 至 500 毫米/秒(无自动开关)
    - 50 至 300 毫米/秒(带自动开关)

    3. 产品特点和优势


    - 安装方便: 即使在板片缩回时也可以安装或移除自动开关。
    - 高精度: 非旋转精度 ±0.2° 或更小。
    - 负载能力: 直接安装负载时,可承受 2 至 4 倍于紧凑气缸系列 CQ 的横向载荷。
    - 兼容性强: 与系列 CQS 和 CQ2 兼容,确保设备的互换性和通用性。

    4. 应用案例和使用建议


    - 应用场景: 工业自动化生产线、机器人系统、精密机械装置等。
    - 使用建议:
    - 正确安装: 确保气缸按照正确的方向安装以避免不必要的磨损。
    - 负载限制: 在操作过程中确保负载重量和速度在允许范围内,防止过度冲击导致损坏。
    - 定期维护: 定期检查和润滑气缸部件,以延长使用寿命并保持高效运行。

    5. 兼容性和支持


    - 兼容性: 与系列 CQS 和 CQ2 兼容,确保良好的互换性和通用性。
    - 支持和服务: 提供详细的技术手册和安装指南,如有任何问题可联系制造商获取技术支持。

    6. 常见问题与解决方案


    - 问题: 气缸无法正常动作。
    - 解决方案: 检查气压是否在正常范围内,确认没有外部负载过重导致气缸卡滞。
    - 问题: 自动开关失灵。
    - 解决方案: 检查连接线是否接触良好,更换故障的开关模块。

    7. 总结和推荐


    综合评估: 该紧凑型气缸/导向杆类型 CQM 在设计上考虑到了用户的多种需求,提供了优秀的性能和可靠性。
    - 主要优点: 安装方便、高精度、负载能力强、兼容性好。
    - 推荐: 强烈推荐用于需要高性能直线运动控制的工业自动化设备中。无论是工业生产还是精密机械领域,这款产品都能提供卓越的性能和支持。

CDQMB50-20厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

CDQMB50-20数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC CDQMB50-20 CDQMB50-20数据手册

CDQMB50-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1045.8991
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
